Capitolo 1
Nozioni di base

Definizioni e richiami

Notazione

dove non diversamente specificato.

Rappresentazione in Scilab

I vettori sono convenzionalmente intesi come vettori colonna .

Bulk operations

Gli oggetti grafici sono usualmente rappresentati come liste di punti; in generale una curva sarà rappresentata con una matrice d×n In questo contesto d=2 o 3 .
Per migliorare l’efficienza le operazioni tra vettori sono implementate in modo da eseguire la stessa operazione in blocco su liste di vettori di lunghezza arbitraria (ovvero punto a punto lungo una curva).

Operazioni tra vettori

Prodotto scalare

Definizione 1.1 (Prodotto scalare).

∙,⋅†   †Per brevit`a talvolta si omette completamente l’operatore: vw                               : ℝd × ℝd → ℝ

Proprietà

Su una base canonica: vw = viwi = vT w
Dati v(t),w(t):

-d            dv(t)       dw-(t)
dt v(t)w (t) =  dt  w (t) +   dt  v(t)

Prodotto vettoriale

Definizione 1.2 (Prodotto vettoriale).

        d     d     d
×, ∧ : ℝ  × ℝ  →  ℝ

con d = 2, 3

Proprietà

Dati v(t),w(t):

d-               dv-(t)          dw-(t)
dt(v(t) ∧ w (t)) =  dt  ∧ w (t) +   dt  ∧ v(t)

Casi particolari:

(    )   (    )
   a        c
   b   ∧    d   = (ad − cb)

(    )    (     )   (               )
| v1 |    | w1  |   |  v2w3 − v3w2  |
( v2 )  ∧ ( w2  ) = (  v3w1 − v1w3  )
  v3        w3         v1w2 − v2w1


: Cross product 2D/3D su array di vettori

1function cp = crossprod(x,y)
2  [rx,cx] = size(x);
3  [ry,cy] = size(y);
4  if or([rx˜=ry,cx˜=cy]) then printf(Cannot croosprod different vectors!); cp=0; end;
5  if rx==2 then
6    cp = diag( x * [y(2,:);-y(1,:)] )
7  end;
8  if rx==3 then
9    cp = []
10    for n=1:cx
11      cp = [cp,[x(2,n)*y(3,n)-x(3,n)*y(2,n); x(3,n)*y(1,n)-x(1,n)*y(3,n); x(1,n)*y(2,n)-x(2,n)*y(1,n)]]
12    end;
13   end;
14endfunction

Combinazioni di punti

Una combinazione di punti:

P = ∑  αiPi,   αi ∈ ℝ,Pi ∈ Ed
     i

si dice baricentrica se iαi = 1, convessa se anche αi > 0i
Se la combinazione è baricentrica, può essere scritta come la somma di uno qualsiasi degli addendi e un vettore:

∑              ∑          ∑              ∑
   αiPi = Pk +     αiPi −    αiPk = Pk +    αi (Pi − Pk )
 i               i         i              i

Una combinazione baricentrica convessa è utile per rappresentare parametrizzazioni di oggetti:

Esempio 1.1 (Punto medio di un segmento).
s = b0b1; b0,b1 2;
M = i=1,2αibi = b0 + α0(b0 b0) + α1(b1 b0) = b0 + α1(b1 b0); α1 = α2 = 12

Esempio 1.2 (Punti di un segmento). Generalizzando l’esempio precedente:
s = b0b1; b0,b1 2; t [0, 1];
P(t) = tb0 + (1 t)b1 = b0 + (1 t)(b1 b0)

Spazi di lavoro

Definizione 1.3 (Spazio di lavoro). Si definisce spazio affine di ordine d, a partire da un punto O d, l’insieme:

 d   {                 d}
E  =  P  = O  + v|v ∈ ℝ

Definizione 1.4 (Convex Hull).

           {             ∑      }
CHb0...bn =   P ∈ Ed |P  =    αibi
                          i

in cui gli αi formano una combinazione baricentrica convessa.
CH è il più piccolo insieme convesso che contiene i punti b0...bn

Trasformazioni affini

Definizione 1.5 (Trasformazione affine).

        d     d
Φ (x) : E →  E

lineare rispetto ad x.

Generalmente si usano funzioni del tipo

Φ (x) = Ax  + v
(1.1)

in cui A Md×d e v d che sono lineari e permettono di definire facilmente le trasformazioni più comuni in grafica.

Movimenti rigidi

Traslazione La traslazione si ottiene con una funzione del tipo (1.1) in cui A I, per cui Φ(x) = x + v. Alternativamente è possibile modificare la matrice A:

(        ) (  )    (      )
|1   0  a| | x|    | x + a|
(0   1  b) ( y) =  ( y + b)
 0   0  1    1         1

Rotazione La rotazione intorno all’origine (del sistema di riferimento ortonormale corrente) si ottiene ancora con una funzione del tipo (1.1) in cui v 0 (vettore nullo, non c’è traslazione) ed in cui la matrice, nel caso tridimensionale, assume la forma :

(                  )
   cosθ  − sinθ  0
|(  sin θ   cosθ   0 |)
    0       0    1

Scalatura La scalatura si ottiene imponendo un fattore di scala ad ogni dimensione della matrice identità:

(          )
   α  0  0
|(  0  β  0 |)
   0  0  γ

Proprietà delle trasformazioni affini della famiglia (1.1)

Le trasformazioni affini sono lineari rispetto alle combinazioni baricentriche. Infatti:

           (       )      (        )     ◜= ◞1◟-◝
Φ (P ) = Φ  ∑  α P    = A  ∑   α P   + v ∑  α =  ∑  α (AP  + v ) = ∑  α Φ(P )
             i   i i         i  i i       i  i    i  i    i         i  i    i

Inoltre, se A è ortogonale ATA = AAT = I , una trasformazione della famiglia (1.1) lascia invariati angoli e lunghezze.
Infatti, dati x,y vettori, per le lunghezze:

∥Φ (x)− Φ (y )∥2 =  ∥Ax + v− Ay − v ∥2 = ∥A(x − y)∥2 =    (A(x − y))T(A(x − y)) = ∥x− y ∥2
                                                    def

Per gli angoli, se x,y sono tali che xT y = |x||y| cos θ ed, in quanto vettori, possono essere letti come x = a b; y = c d (con a,b,c,d d):

Φ(x )T Φ(y) = (Φ (a) − Φ (b))T(Φ(c) − Φ(d)) = (Ax )TAy = xT y

Rappresentazioni parametriche

Definizione 1.6 (Curva). Si definisce curva l’immagine di un’applicazione X : I Ed continua e localmente iniettiva.

Definizione 1.7 (Rappresentazione Parametrica). L’applicazione X : I Ed continua e localmente iniettiva si dice rappresentazione a parametri in I della curva; in generale una stessa curva può ammettere più di una rappresentazione parametrica. Ad esempio, un segmento di retta (curva degenere) tra l’origine e il punto (1,1) può essere rappresentata in forma implicita (ax + by + c = 0), esplicita (y = mx + q) o parametrica su un’intervallo I(= [0,1] per esempio):
X(t) = {
   x = t
   y = t o equivalentemente X(t) = {         k
  x = 1− tk
  y = 1− t

Definizione 1.8 (Rappresentazione parametrica differenziabile). La rappresentazione X(t) di dice differenziabile se esiste la funzione:

        dX (t)
X˙(t) = ------
          dt

Se 0 su tutto l’intervallo di definizione I, X si dice differenziabile regolare

Riparametrizzazioni

La non unicità della rappresetazione parametrica suggerisce che si possa passare da una rappresentazione all’altra di una stessa curva, utilizzando di volta in volta la parametrizzazione con le caratteristiche più adatte al contesto.

Definizione 1.9 (Funzioni di riparametrizzazione). Sia τ : I I2. Si definisce riparametrizzazione di X rispetto a τ una funzione  ˜
X tale che  ˜
X(τ(t)) = X(t).

Si ha che:

dX˜-  dX---1-   dX--dt
dτ  =  dt dτ =  dt d τ
          dt

in cui dX∕dt è la tangente alla curva e dt∕dτ è uno scalare > 0.
Se τ C1 e ˙τ > 0 su tutto I la riparametrizzazione si dice ammissible; in questo caso la curva è percorsa tutta nello stesso verso e la sua tangente non cambia verso né direzione, ma solo il modulo.

Osservazione 1.1 (Tangente alla curva). La tangente alla curva non può essere usata per caratterizzarla, in quanto potenzialmente cambia modulo al cambiare della rappresentazione.
Per caratterizzare una curva occorre definire il versore tangente:

        X˙(t)-    ˙
e1(t) =  |X ˙(t)|, X (t) ⁄= 0

Definizione 1.10 (Rappresentazione parametrica regolare). Se (t)0 t I la rappresentazione parametrica si dice regolare.

Lunghezza dell’arco

Definizione 1.11 (Lunghezza dell’arco). Si definisce lunghezza dell’arco la funzione:

        ∫  |      |
         t ||dX--(z-)||
S (t) =  a || dz   ||dz

La lunghezza dell’arco può essere usata come funzione di riparametrizzazione ammissibile, che ha anche la caratteristica di essere lineare rispetto alle lunghezze sulla curva. In particolare S : [a,b] [0,l], e dS(dtt) = ||    ||
|ddX((t)t)| implica che se X(t) è regolare anche S(t) lo è, e vale anche:

dX--  dX--dt-   dX---1---
dS  =  dt dS =   dt ||dX-|| = 1
                    |dt|

Osservazione 1.2 (Invarianza rispetto alla rappresentazione). La lunghezza dell’arco è invariante rispetto alla rappresentazione parametrica della curva, infatti, cambiando parametrizzazione:

        ∫  |   |      ∫  |      |
          z||dX-||       k ||dX--dt||dy-
S (z) =  a ||dy ||dy =   a ||dt dy ||dt dt = S(k)

Frenet Frame

Definizione 1.12 (Fernet Frame). Il Frenet Frame è un sistema di coordinate ortonormali definito localmente in un punto di una curva X(t).

È possibile definire un Frenet frame L’insieme di tutti i Frenet frame è rappresentato tramite tre vettori ortonormali e1,e2,e3; in realtà ogniuno di essi è una funzione del parametro della rappresentazione della curva (C’è un Frenet frame diverso per ogni punto della curva). a partire dalle derivate di una qualsiasi rappresentazione parametrica X(t) di una curva:

(
||||  e (t) = -X˙(t)                                                  versore tangente
||||   1     |X˙(t)|
||||
{          de1(t)     ˙       ¨      ˙         ˙    ˙     ¨
||  e2(t) = ---dt-- =  X-(t) ×-(X-(t) ×-X-(t))-=-X-(t)(X-(t)-⋅X-(t))    versore normale
||||         |de1(t)|    |X ˙(t)||X ¨(t) × X˙(t)|  |X˙(t)(X ˙(t) ⋅ ¨X (t))|
||||            dt
||(                                                                                ‡
   e3(t) = e1(t) × e2(t)                                          versore binormale

Identità “BAC-CAB”: A × (B × C) = B(A C) C(A B).

Curvatura e Torsione

Definizione 1.13 (Curvatura). Si definisce curvatura la quantità:

        | ˙X (t) × X¨(t)|
K (t) = --------------
           |X˙(t)|3

La curvatura è una grandezza caratteristica della curva indipendente dalla sua rappresentazione parametrica.
L’espressione della curvatura si semplifica notevolmente quando la rappresentazione è lunghezza dell’arco:

K (s) = |X ¨(s)|

in quanto (s) 1.


: Calcolo della curvatura

1function K = curvature(dx,ddx)
2  K=(sum(crossprod(dx,ddx).^2,r)^0.5)./(sum(dx.^2,r)^0.5)^3
3endfunction

Definizione 1.14 (Torsione). Si definisce torsione la quantità:

           [           ...   ]
       det( X˙(t);X¨(t);X (t))
τ(t) = ----||------------||2-----
           |X˙(t) × X¨(t)|

La torsione si annulla solo quando il prodotto misto è nullo:

                ...         [           ...   ]
(X˙(t) × X¨(t)) ⋅X (t) = det( X˙(t);X¨(t);X (t)) = 0

La torsione è non nulla solo nello spazio e non su un piano.


: Calcolo della torsione

1function T = torsione(dx,ddx,dddx)
2  [d,n] = size(dx)
3  den = (sum(crossprod(dx,ddx).^2,r));
4  T = [];
5  for i=1:n
6    T = [T,det([dx(:,i),ddx(:,i),dddx(:,i)])/den(i)];
7    end;
8endfunction

Capitolo 2
Curve parametriche

Polinomi di Bernstein

Definizione 2.1 (Base di Bernstein). I polinomi di Bersntein sono una famiglia di polinomi definiti, per ogni n +, come:

( B0 (t)† = 1
||||   0
||{          ( )
  Bni (t) = ni ti(1 − t)n−i ∈ Πn, i ≤ n
||||
||(   n                    ‡
  B i (t) = 0,i > n,i < 0

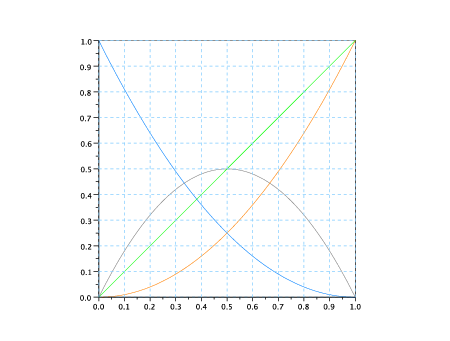

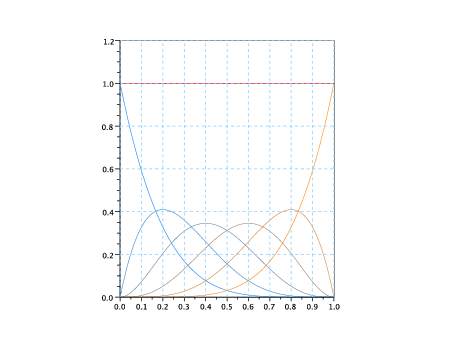

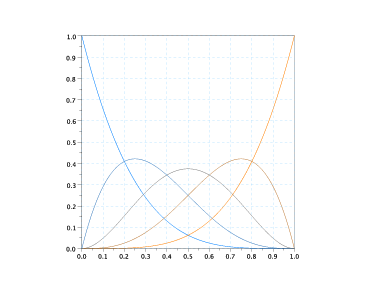

PIC (a) Terzo grado
PIC (b) Quarto grado

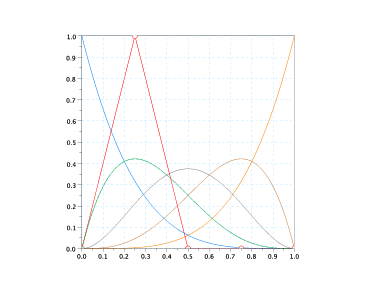

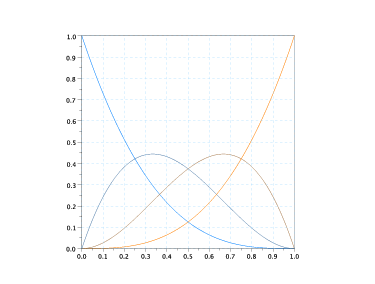

Figura 2.1: Basi di Bernstein Bin(t)


Definizione 2.2 (Polinomi di Bernstein in forma ricorsiva).

B00 = 1
Bjn = 0,  j0, 1,...,n
Bin = (1 t)B in1 + tB i1n1
Le due definizioni sono equivalenti, infatti:

Caso (i = 0 e i = n).

  n            n     n    n
B 0(t) = (1 − t) , B n = t

Caso (0 < i < n). in quanto (n)
 i = (n−1)
  i + (n−1)
 i−1:

Bin(t) = (  )
  n
  iti(1 t)ni = ((      )   (      ) )
   n − 1  +   n − 1
     i        i − 1ti(1 t)ni
= (1 t)(      )
 n − 1
    iti(1 t)ni1 + t(     )
 n − 1
 i − 1ti1(1 t)ni
= (1 t)Bin1 + tB i1n1

Definizione 2.3 (Polinomi di Berstein di grado n). Si definisce Polinomio di Bernstein di grado n la serie:

       ∑n     n
p(t) =    ckB k(t)
       k=0


PIC

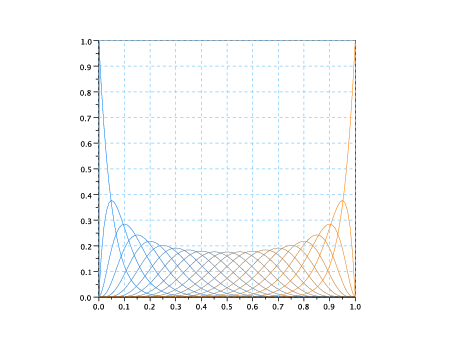

Figura 2.2: Basi di Bernstein di ventesimo grado


Proprietà

I polinomi di Bernstein sono definiti su tutto , ma ci si limita a studiarne le proprietà nell’intervallo [0, 1] (sufficiente in questo contesto).

Osservazione 2.1 (Mappabilità della base). I polinomi di Bernstein possono essere definiti, in maniera equivalente, su qualsiasi intervallo [a,b] mappabile a [0, 1]:

         (  )
  n       n  (t-−-1)i(b-−-t)n−i
B i (t) =  i      (b − a)n    ,  t ∈ [a, b]

Non negatività

Ogni polinomio della base è non negativo in quanto prodotto di componenti non negative ((n)
 i,ti, (1 t)ni).

Partizionamento dell’unità
∑n   n
    Bi (t) = 1
i=0

infatti, t :

                       ∑n (  )              ∑n
1 =  (t + (1 − t))n =def      n  ti(1 − t)n− i ≡    Bn(t)
                       i=0  i                i=0  i


PIC

Figura 2.3: Partizionamento dell’unità, la somma dei polinomi è evidenziata in rosso


Simmetria
Bn (t) = Bn  (1 − t)
  i       n−i

infatti:

        (  )              (      )
 n        n  i      n− i      n          n−ii      n
Bi (t) =     t (1 − t)    =         (1 − t)   t = †B n− i(1 − t)
          i                 n − i

Per il binomio di Newton vale la proprietà ( )
 ni = (   )
 nn−i

Indipendenza lineare

I polinomi di Bernstein sono una base per Πn; infatti, Bin può essere scritto come:

        (  )                (  )    (     )
  n       n   i      n−i   i  n  n∑−i n −  i   j    n−i−j n−i− j
B i (t) =    t(1 − t)   =  t                [1 ] − 1     t
          i                   i  j=0    j

da cui:

(   )    ( 1  ...  ...  ...  1)  (  )
 Bn0     |                   .|   t0
||   ||    || 0  ...            ..||  ||  ||
||  ..||    || ..       (n)       ..||  || ..||
||  .||  = || .        i        .||  || .||
|(   |)    |( ...            ...  ...|)  |(  |)
 Bnn                              tn
           0                 1

Se la matrice del cambio di base è non singolare i polinomi di Bernstein sono linearmente indipendenti; la matrice è non singolare in quanto triangolare superiore con tutti elementi non nulli sulla diagonale (determinante non nullo).

Precisione lineare
∑n i- n
   n Bi (t) = t
i=0

Infatti, per induzione su n:

  1
B 1(t) = t

e supponendo che valga per n 1:

i=0n i
nBin(t) = i=0ni
--
n[        n−1     n− 1]
 (1 − t)B i  +  tBi−1
= n-−-1-
  n(1 t) i=0n1---i--
n − 1Bin1(t) + tn-−-1-
  n i=1n--i---
n − 1Bi1n1(t)
= n-−-1-
  n(1 t)t + n-−--1
  nt j=0n1j +-1-
n − 1Bjn1(t) =
= n-−-1-
  n(1 t)t + n-−--1
  nt⌊n− 1                      n−1              ⌋
⌈ ∑  --j---Bn− 1(t) + --1---∑   j +-1Bn −1(t)⌉
  j=0 n − 1  j        n − 1 j=0 n − 1  j
= n-−-1-
  n(1 t)t + n-−--1
  nt[         ]
 t + --1---
     n − 1 =
= n − 1
--n---(1 t)t + n −  1
--n---t2 + t
n- = t

PIC

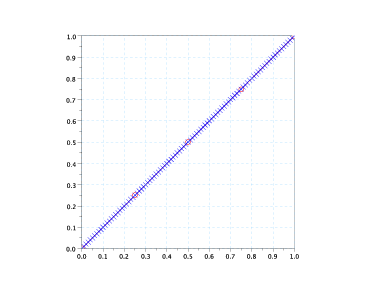

Figura 2.4: Precisione lineare: in verde i=0ni
--
nBin(t).


Variation diminishing

Un polinomio di Bernstein p(t) = k=0nc kBkn(t) a coefficienti c 0,..,cn, dato V il numero di variazioni di segno della sequenza di costanti e N numero di radici reali di p(t) contate con la loro molteplicità, gode della proprietà:

N ≤  V,   e   N  = V −  2k,  t ∈ [0, 1].

Infatti,

        n   (  )
p(t) = ∑  c  n  tk(1 − t)n− k
       k=0  k k

parametrizzato su u [0,], ovvero considerando t = -u--
1+u e (1 t) = -1--
1+u, diventa:

           n   (  )                   n    ( )     k                n   (  )
          ∑      n   -u--k -1--n−k   ∑      n  ---u----    ---1----∑      n   k
p (t(u)) =    ck  k  (1+u) (1+u)    =     ck k  (1 + u)n =  (1 + u )n   ck k  u
          k=0                        k=0                           k=0

che è un polinomio sulla base canonica per il quale vale la regola di Cartesio Il numero di radici positive (contato con molteplicità) è dato dal numero di cambi di segno (variazioni) fra due coefficienti consecutivi. .

Valori agli estremi

Bin(0) = ({
  1,  i = 0
( 0,  i ⁄= 0
Bin(1) = (
{ 1,  i = n
(
  0,  i ⁄= n

Derivata

La derivata dei polinomi di Bernstein può essere espressa in termini della base di Bernstein stessa:

dBni-
 dt = -d
dt(  )
  n
  iti(1 t)ni =
= ---in!---
i!(n − i)!ti1(1 t)n1 (n-−-i)n!
i!(n − i)!ti(1 t)n1i
= n   (n − 1)!
---------------
(i − 1)!(n − i)!ti1(1 t)ni n   (n − i)!
-------------
i!(n − i − 1)!ti(1 t)ni1
= n((      )                (      )              )
   n − 1  i−1       n− 1    n − 1   i      n−i− 1
          t  (1 − t)   −          t(1 − t)
   i − 1                     i
= n(                  )
 Bni−−11(t) − Bni−1(t)
La stessa derivata però può anche essere rappresentata in modo da evidenziare il comportamento della funzione:
dBn
--i--
 dt =  d
--
dt(n )

  iti(1 t)ni
= (  )
  n

  iti1(1 t)ni1[i(1 t) t(n i)]
= (  )
  n
  iti1(1 t)ni1[i nt]
da cui si nota che i punti non banali in cui la derivata si annulla sono facilmente determinabili:  ^
ti = i-
n, con i = 0,,n

Curve di Bézier


PIC

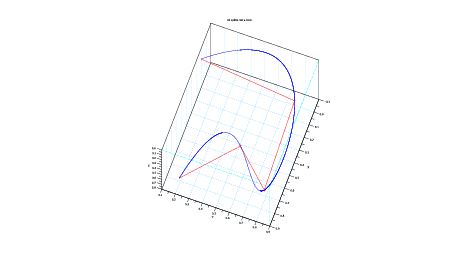

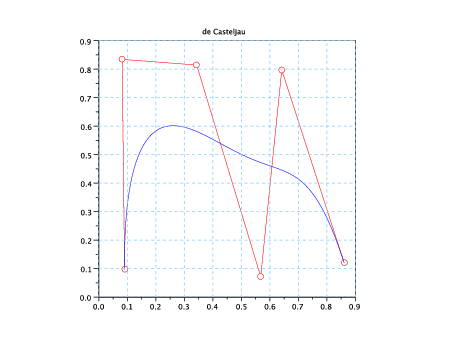

Figura 2.5: Esempio di curve di Bézier; in rosso il poligono di controllo


Definizione 2.4 (Curva di Bézier). Dati b0,...,bn Ed insieme di punti di controllo, si definisce curva di Bézier il polinomio:

        ∑n    n
X (t) =    biBi (t), t ∈ [0, 1]
        i=0

Definizione 2.5 (Poligono di controllo). Si definisce poligono di controllo il poligono che si ottiene unendo ordinatamente i punti di controllo.

Proprietà

Convex Hull

La curva giace completamente nella convex hull dei punti di controllo, in quanto ogni punto della curva è una combinazione baricentrica di questi I polinomi di Bernstein partizionano l’unità .

Interpolazione agli estremi

Segue direttamente dai valori agli estremi dei polinomi di Bernstein che X(0) b0 e X(1) bn.

Invarianza alle trasformazioni affini

Data Φ : Ed Ed di tipo Φ(p) = Ap + v, si ha:

                        ∑n             ∑n           ∑n                  ∑n
Φ (X (t)) = AX  (t) + v =   AbiBn  (t) +    vBn (t) =   (Abi + v)Bn (t) =    Φ (bi)Bn (t)
                        i=0     i      i=0   i      i=0           i      i=0        i

Simmetria

Le curve di Bézier sono simmetriche rispetto all’ordine dei punti di controllo, infatti, dati ci = bni:

        ∑n           ∑n                 ∑n
X˜(t) =    ciBni (t) =   ciBnn− i(1 − t) =    biBni (1 − t) = X (1 − t)
        i=0           i=0                i=0

Precisione lineare

Se i punti di controllo sono allineati ed equidistanti la convex hull è il segmento b0bn e la curva giace su una retta:

        ∑n                           ∑n                   n∑
X (t) =    (b0 + i(bn − b0))Bni (t) = b0    Bni (t) + (bn − b0)  iBni (t) = †b0 + t(bn − b0)
        i=0      n                     i=0                  i=0 n

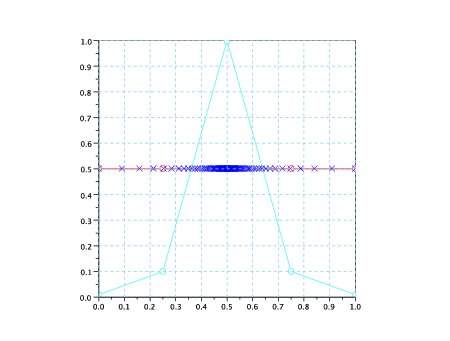

Precisione lineare dei polinomi di Bernstein


PIC
PIC

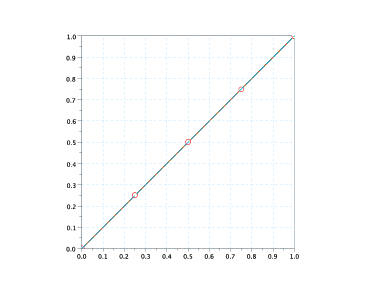

Figura 2.6: Precisione lineare: poligono di controllo e curva che giace su di esso; si nota che i punti della curva sono distribuiti uniformemente rispetto al parametro t.


Controllo pseudo-locale

Modificando uno dei punti di controllo b0,...,bn:

     (
     {bi,  i ⁄= j
ci = (
      bi + v  i = j

si ottiene:

˜      ∑n     n     ∑n     n        n
X (t) =    ciB i (t) =    biB i (t) + vB j (t)
       i=0          i=0

ovvero tutti i punti della curva si spostano nella direzione di v con un’incidenza che dipende da t e dalla forma del jesimo polinomio di Bernstein. In generale, in quanto i polinomi hanno una forma a campana, i punti della curva sono interessati in maniera proporzionale alla distanza dal punto di controllo modificato.


PIC
PIC

Figura 2.7: Controllo pseudolocale: la curva (verde) può essere fatta coincidere con uno qualsiasi dei polinomi della base


Variation diminishing

La proprietà di variation diminishing aiuta a capire l’andamento della curva; si può infatti sapere il numero massimo di intersezione che la curva può avere con una retta (N) a partire da quello del poligono di controllo (Np). In particolare, N Np e N = Np 2k.
Sia r = αx + βy + γ, le intersezioni si possono ricavare, separando le dimensioni, con l’equazione:

   n              n               n
  ∑      n       ∑       n       ∑    n
α    bixB i (t) + β   biyB i (t) + γ  B i (t) = 0
  i=0             i=0             i=0

da cui:

∑n                    n
   (◟αbix-+◝β◜biy +-γ-)◞B i (t) = 0
i=0        ci

e la proprietà segue direttamente da quella di variation diminishing dei polinomi di Bernstein.

Derivata (o curva Hodograph)

(t) = i=0nb iBin(t) = n i=0nb i(  n−1       n− 1  )
 B i−1 (t) − Bi  (t)
= n[          n−1                      n−1]
 (b1 − b0)B 0  (t) + ...+  (bn − bn− 1)B n−1
= n i=0n1(b i+1 bi)Bin1(t) = n i=0n1Δb iBin1(t)

dove Δbi = def(bi+1 bi).
La derivata di una curva di Bézier è quindi ancora una curva dello stesso tipo ma di grado minore e con punti di controllo differenti.


: Calcolo della hodograph

1function bh=Bezier˙hodograph(b)
2[d,n] = size(b)
3for i=1:d
4       bh(i,:) = diff(b(i,:));
5end
6bh=bh*n;
7endfunction

Derivate successive

Dalla forma della derivata seconda:

                n∑−2
X¨(t) = n(n − 1)    Δ2biBni−2(t)
                i=0

si può generalizzare Falling factorial: xk = x(x 1)...(x k + 1), ovvero i primi k termini del fattoriale. Nota: xk = --x!-
(x−k)! :

  (r)       rn∑− r  r   n−r
X   (t) = n-    Δ biB i  (t)
             i=0

Tangenza agli estremi

In quanto:

X˙(0) = nΔb0,   X˙(1) = nΔbn − 1

la curva di Bézier è sempre tangente ai segmenti che uniscono i primi e gli ultimi due punti del poligono di controllo.


PIC

Figura 2.8: Tangenza agli estremi



PIC

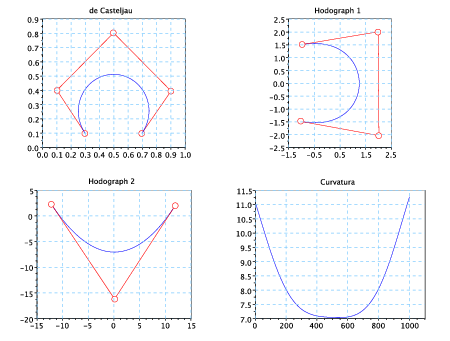

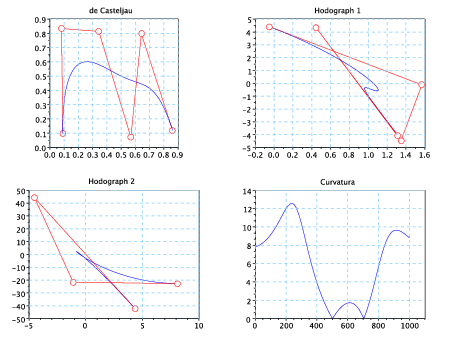

Figura 2.9: Esempio di hodograph prima e seconda e curvatura



PIC

Figura 2.10: Altro esempio di hodograph prima e seconda e curvatura


Algoritmi per curve di Bézier

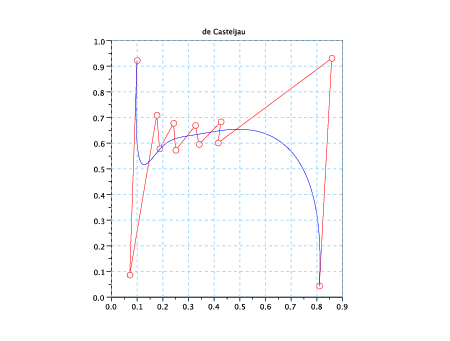

Disegno della curva: de Casteljau

I punti della curva possono essere calcolati ricorsivamente definendo:

(
{ b0i = bi,                     i = 0, ...,n
( br=  (1 − t)br−1 + tbr− 1,    i = 0, ...,n − r;r = 1,...,n
   i          i       i+1

Si dimostra per induzione che questa formula ricorsiva, in r passi, calcola i punti della curva. Per r = 1:

                        1
b1 = (1 − t)b  + tb   = ∑  b   B1 (t)
 i          i     i+1   j=0 i+j  j

Supponendo che valga per r 1, si ha:

bir(t) = (1 t)b ir1(t) + tb i+1r1(t)
= (1 t) j=0r1b i+jBjr1(t) + t j=0r1b i+j+1Bjr1(t)
= (1 t) k=ii+r1b kBkir1(t) + t k=i+1i+rb kBki1r1(t)
= k=ii+r[                               ]
 (1 − t)bkBrk−− 1i(t) + tbkBrk−−1i−1(t)
= k=ii+rb kBkir(t) = j=0rb j+iBjr(t)
ovvero variando t si possono ottenere tutti i punti della curva.

: Algoritmo di de Casteljau

1function Curve = Bezier˙casteljau(b,t) //b poligono, t punti di valutazione
2lt = length(t)
3[d,n] = size(b)
4f = t
5e = 1-t
6b = b
7
8for i=1:d
9     C(:,:,i) = b(1:n-1,i)*e+b(2:n,i)*f
10end
11for r=2:n-1
12     for row=1:n-r
13          for i=1:d
14               C(row,:,i) = C(row,:,i).*e+C(row+1,:,i).*f
15          end
16     end
17end
18for i=1:d
19     Curve(i,:)=C(1,:,i)
20end
21endfunction

Degree elevation

Una curva di Bézeier è rappresentabile con un’altra di grado più elevato, ovvero esiste soluzione all’equazione:

        ∑n    n      n∑+1    n+1
X (t) =    biB i (t) =   ciB i  (t)
        i=0           i=0

Per la proprietà di interpolazione agli estremi si deve avere c0 = b0 e cn+1 = bn.
Moltiplicando a sinistra per (t + (1 t)) e usando la proprietà di partizionamento dell’unità dei polinomi di Bernstein, si ha:

             n∑            ∑n  (  ) [                             ]   n∑+1
(t + (1 − t))    biBn (t) =    bi n   ti(1 − t)n−i+1 + ti+1(1 − t)n−i =     ciBn+1 (t)
             i=0    i      i=0    i                                    i=0    i

da cui, considerando b1 = bn+1 = 0:

i=0nb i(n )

  i[                            ]
 ti+1(1 − t)n−i + ti(1 − t)n− i+1
= i=0nb i(  )
 n

  iti+1(1 t)ni + i=0nb i(  )
  n

  iti(1 t)ni+1
= i=0n+1b i1(     )
   n
 i − 1ti(1 t)ni+1 + i=0n+1b i(  )
 n
  iti(1 t)ni+1
= i=0n+1[(   )       ( )  ]
  ni−1 bi−1 +  ni bi
------(n+1)-------
        iBin+1(t)
Si sono trovati i punti di controllo ci:
     [( n )       (n) ]
       i−1 bi−1 +  i bi      i         (      i   )
ci = -------(n+1)------ =  n-+-1bi−1 +  1 − n-+-1- bi
              i

Osservazione 2.2. I punti di controllo ci sono ottenuti come combinazione lineare dei due vertici adiacenti del poligono di controllo di partenza, quindi il nuovo poligono è inscritto nel vecchio.


: Degree elevation

1function B = Bezier˙degelev(b)
2[d,n] = size(b)
3B(:,1) = b(:,1)
4B(:,n+1) = b(:,n)
5for i=2:n
6     k = (i-1)/(n);
7     B(:,i) = k*b(:,i-1) + (1-k)*b(:,i);
8end
9endfunction


PIC
PIC

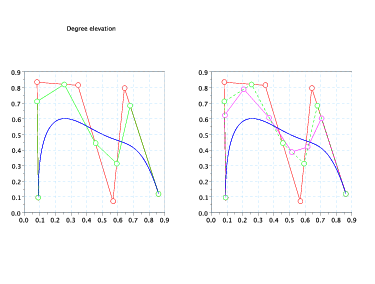

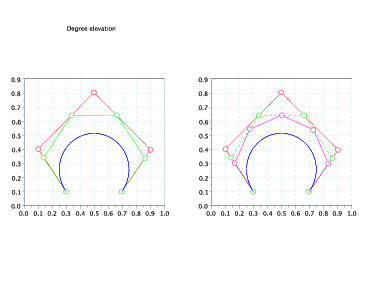

Figura 2.11: Esempi di elevazione del grado


Osservazione 2.3 (Repeated degree elevation). Per disegnare una curva si può pensare di innalzare il grado del poligono di controllo finnchè questo non sia sufficientemente vicino alla curva; i coefficienti dell’r-esima iterazione sono:

                (   )
      ∑n   (n )   r
c(ir)=     bi    (i−j)-
      j=0    j   n+ir

Fissato t, se r →∞ il poligono tende effettivamente alla curva, ma il costo computazionale è molto più elevato dell’algoritmo di de Casteljau in quanto servono molte elevazioni per raggiungere una precisione paragonabile.

Suddivisione

Una curva può essere suddivisa in due curve dello stesso grado giunte in un punto.
Dati ^t]0, 1[ e:

        n
       ∑      n
X (t) =    biB i (t)
        i=0

si cercano:

(         ∑n                                 t
||||CL (τ) =     ckBnk(τ )  = X (t),t ∈ [0,^t],τ = - ∈ [0,1]
{         k=0                                ^t
||          n∑      n                          t − ^t
||(CR (u ) =    dkB k(τ)  = X (t),t ∈ [^t,1],u = 1-−-t ∈ [0,1]
          k=0

Definizione 2.6 (Operatori identità e shift).
Si definiscono gli operatori I,E tali che Ibi = bi,Ebi = bi+1.

Osservazione 2.4 (Rappresentazione alternativa delle curve di Bézier). I punti della curva di Bézier (algoritmo di de Casteljau) si possono rappresentare a partire dagli operatori shift e identità: bir = [(1 − t)I + tE ] r1b i.

I coefficienti ck e dk si ottengono dall’algoritmo di de Casteljau come:

      k ^          n−k ^
ck = b0(t),  dk = bk  (t)

infatti Il caso CR si dimostra in maniera analoga :

CL(τ) = k=0nb 0k(^t )(n )

  kτk(1 τ)nk
= k=0n[             ]
 (1 − ^t)I + ^tEkb 0(  )
  n
  kτk(1 τ)nk
= k=0n(  )
 n
 kτk[    ^     ^ ]
 (1 − t)I + tEk(1 τ)nkInkb 0
= k=0n(  )
 n
 k[τ 1 − τ ^tI + τ ^tE ]k[(1 − τ )I ] nkb 0
= [                        ]
 τI − τ^tI + τ^tE + I − τ Inb 0
= [     ^    ^  ]
 (1 − t)I + tEnb 0

: Subdivision

1function [b1,b2] = Bezier˙subdiv(b,t)
2[d,n] = size(b)
3f = t
4e = 1-t
5b1(:,1) = b(:,1)
6b2(:,n) = b(:,n)
7b = b
8for i=1:d
9     C(:,:,i) = b(1:n-1,i)*e+b(2:n,i)*f
10end
11for i=1:d
12     b1(i,2) = C(1,1,i)
13     b2(i,n-1) = C(n-1,1,i)
14end
15for r=2:n-1
16     for row=1:n-r
17          for i=1:d
18               C(row,:,i) = C(row,:,i).*e+C(row+1,:,i).*f
19          end
20     end
21for i=1:d
22     b1(i,r+1) = C(1,1,i)
23     b2(i,n-r) = C(n-r,1,i)
24end
25end
26endfunction


PIC

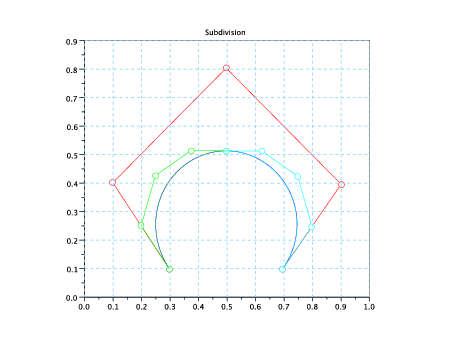

Figura 2.12: Esempio di subdivision



PIC

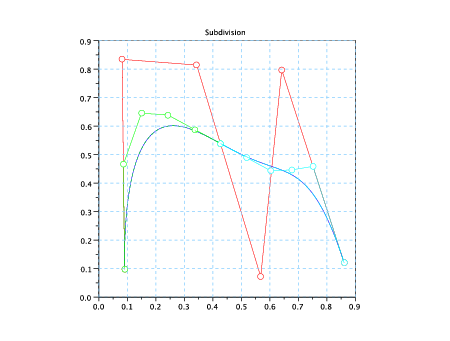

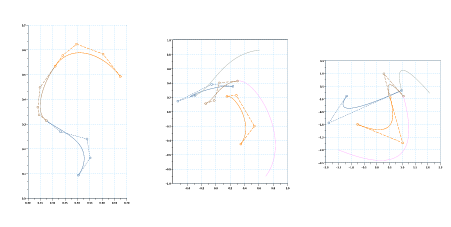

Figura 2.13: Altro esempio di subdivision



PIC

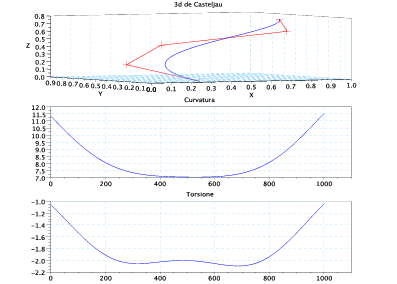

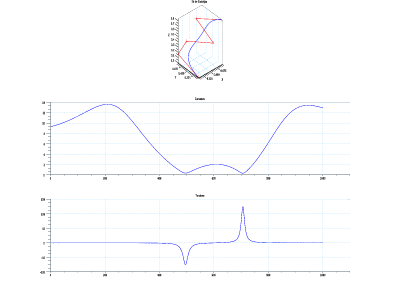

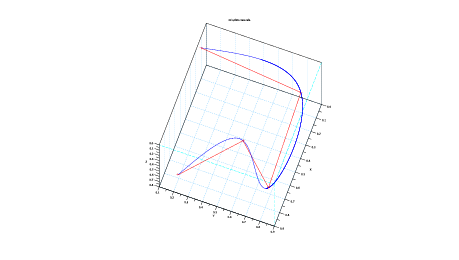

Figura 2.14: Esempio di curva tridimensionale con curvatura e torsione



PIC

Figura 2.15: Altro sempio di curva tridimensionale con curvatura e torsione


Curve di Bézier razionali

Le curve di Bézieri razionali sono un’estensione alle curve di Bézier che mira a migliorarne la controllabilità.

Coordinate omogenee

Un insieme è rappresentabile mediante coordinate omogenee se è possibile associare un vettore numerico (x1,...,x2) ad ogni elemento dell’insieme, in modo tale che due vettori distinti siano associati a due oggetti diversi solo se linermente indipendenti.

Definizione 2.7 (Spazio proiettivo). Lo spazio proiettivo P(K) associato ad uno spazio vettoriale K è definito come l’insieme dei suoi sottospazi vettoriali di dimensione uno (rette).

Se ogni vettore di uno spazio vettoriale di dimensione finita è rappresentabile tramite le sue coordinate (x1,...,xn), ogni retta è descrivile come lo span lineare di un vettore non nullo: λ(x1,...,xn).

Interpretazione geometrica in d = 3 Si immagini un piano E2 immerso in uno spazio E3 ed allineato col sistema di riferimento, ad esempio perpendicolare all’asse z. I punti di E3 sono rappresentabili tramite l’insieme delle triple (x,y,z) oppure, a partire dai punti di E2, come unione dei punti al finito ed i punti all’infinito:

{                 2}   {                    2 }
 [x,y,1]|(x,y) ∈ E   ∪  [x,y,0 ]|(x,y) ∈ P (E  )

Analogamente è possible rappresentare i punti del piano a partire dai punti dello spazio attravero un’operazione di proiezione: (x,y,z) (x
z,y
z, 1).

Curve di Bézier razionali Una curva di Bézier razionale in uno spazio Ed è la proiezione di una curva di Bézier classica definita in uno spazio Ed+1. In particolare si definisce Per comodità di notazione si intende lo spazio proiettivo perpendicolare alla prima componente del vettore, ovvero (x,y,z,...,cn) (1,cxn,ycn,...) :

        (         )
        |  y0(t)  |    n∑                    (  1 )
X (t) = |(    ...    |) =     BiBni (t),  Bi = βi       ,  bi ∈ Ed
          y   (t)      i=0                      bi
           d+1

in cui i Bi sono vettori in Ed+1. La prima componente della curva (d + 1)-dimensionale è pertanto:

       ∑n
y0(t) =    βiBn (t)
       i=0    i

ed applicando direttamente il concetto di proiezione si ottiene la curva proiettiva in Ed:

       (       )    ∑n       n
          y0(t)        βibiB i (t)
X (t) = ||    ..  ||  = i=0----------,  βi > 0
       (    .  )     ∑n     n
          yd(t)         βiB i (t)
                     i=0

Osservazione 2.5. Se β0 = β1 = ... = βn, X(t) i=0nb iBin(t) ovvero rimane una Bézier definita dai punti di controllo bi.


: Algoritmo di Casteljau per curve di Bézeir razionali

1function Curve = RATBezier˙casteljau(b,beta,t)
2[d,n] = size(b)
3n2 = length(beta)
4B=[beta]
5for i=1:d //Aumenta di una dimensione
6     B = [B;beta.*b(i,:)]
7end
8C = Bezier˙casteljau(B,t)
9for i=1:d
10Curve(i,:) = C(i+1,:)./C(1,:) //Proietta
11end
12endfunction

Proprietà

Simmetria

Sia s = 1 t. La proprietà segue direttamente da quella dei polinomi di Bernstein:

        ∑n                   ∑n                   ∑n
            βn−ibn−iBni (s)      βn−ibn−iBnn− i(t)       βjbjBnj (t)
        i=0--------------    i=0-----------------  j=0----------
X (s) =   ∑n              =    n∑                =  ∑n
             βn −iBni (s)           βn−iBnn−i(t)          βjBnj (t)
          i=0                  i=0                  j=0

Convex Hull

Definendo la curva come:

       ∑n                  βiBni (t)         ∑n     n
X (t) =    bivi(t),   vi(t) =   w(t)  ,  w (t) =    βiB i (t)
       i=0                                   i=0

si ha che:

 n              n
∑  v (t) = --1--∑  β Bn (t)=  1
i=0  i     w (t)i=0  i i
               ◟----◝◜----◞
                   w(t)

ovvero la curva è una combinazione convessa dei punti di controllo ed appartiene alla convex hull di questi.

Invarianza per trasformazioni affini

Deriva direttamente dal fatto che la curva è una combinazione baricentrica di punti; la dimostrazione è analoga a quella per le curve di bézier classiche.

Linear precision

In generale non vale, infatti:

       ∑n                      ∑n                   1  ∑n
X (t) =    (b0 + inv)vi(t) = b0 +    (invi(t))v = b0 + -----   inβiBni (t)v
       i=0                     i=0                 w (t) i=0

da cui:

X (t) = b0 + --t--v
            w (t)

Se i βi sono omogenei però la proprietà si mandiene valida.


PIC

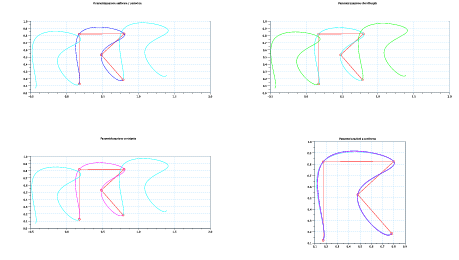

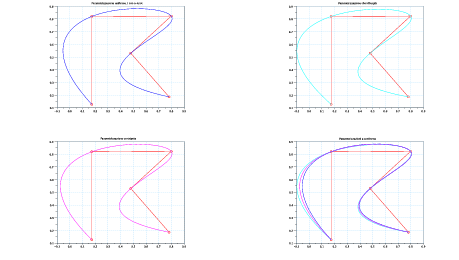

Figura 2.16: Linear precision: la distribuzione dei pesi (ciano) varia la densità dei punti della curva (blu) rispetto al parametro t.


Valori agli estremi

La curva interpola i punti di controllo agli estremi:

X(0) = β0b0-
 β0 = b0
X(1) = βnbn-
 βn = bn

Variation diminishing

I punti della curva X(t) = i=0nb ivi(t), con vi(t) = βiBni (t)
--------
  w (t),w(t) = i=0nβ iBin(t), che giacciono sulla retta ax + by + c = 0 sono:

a i=0nb ixvi(t) + b i=0nb iyvi(t) + c i=0nv i(t) = 0
i=0n(ab ix + bbiy + c)vi(t) = 0
i=0nβi(abix +-bbiy +-c)
       w(t)Bin(t) = 0
quindi, ponendo di = βi(abix-+-bbiy +-c)
      w (t) si rientra nel caso della curve di Bézier classica, per cui la proprietà è dimostrata.

Controllo pseudolocale

Modificando uno dei pesi:

^
βj = βj + Δ βj

si ottiene la curva:

        ∑n        n             n
^X (t) =  --i=0-βibiB-i (t) +-Δ-βjbjB-j (t)
          ∑n     n           n
             βiB i (t) + Δ βjB j (t)
          i◟=0--------◝◜---------◞
                    l(t)

Confrontando la curva modificata con quella originale si ha:

(X^(t) X(t))l(t) = i=0nβ ibiBin(t) + Δβ jbjBjn(t) i=0nβ ibiBin(t) X(tβ jBjn(t)
= ΔβiBin(t)[b j X(t)]
La differenza tra le curve vale quindi:
                        Δ βiBni (t)
( ^X (t) − X (t)) = ∑n------n------------n--[bj − X (t)]
                   i=0 βiBi (t) + Δ βjBj (t)

Modificando un peso si ha quindi un effetto su ogni punto della curva, direttamente proporzionale alla distanza bj X(t): la curva tende ad avvicinarsi al punto bj se Δβj è positivo, allontanarsi altrimenti.

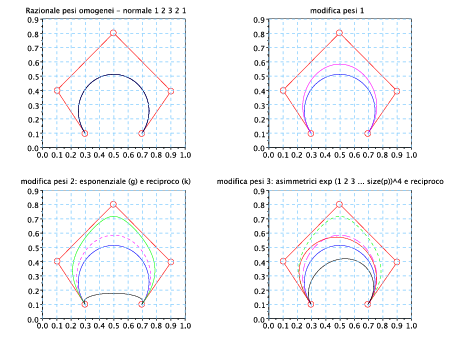

PIC

Figura 2.17: Esempio di differenti distribuzioni dei pesi


Derivata

Sia:

               ∑n         n
X (t) = c(t)-= -∑i=0βibiB-i (t)
        w(t)      ni=0βiBni (t)

Si può calolare la derivata di X(t):

 ′        ′             ′        c′ − Xw ′
c = (Xw  ) = X˙w   + Xw   ⇒  ˙X =  ---------
                                    w

Le derivate di c(t) e w(t) sono note:

c(r) = nr i=0nrΔrβ ibiBinr
w(r) = nr i=0nrΔrβ iBinr
quindi, sostituendo in (t) si ottiene:
          [∑                    (∑                )     ]
        n    ni=−0rΔ βibiBni −r(t) −    ni−=r0 ΔβiBni−r(t) X (t)
X˙(t) = ------------------∑n-------n---------------------
                            i=0βiB i (t)


PIC

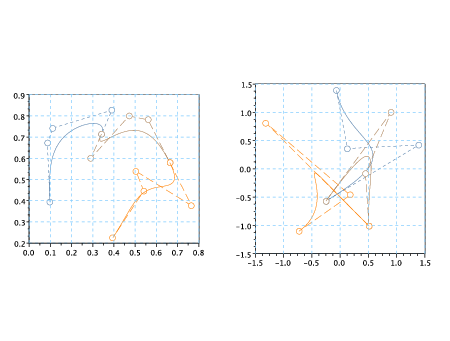

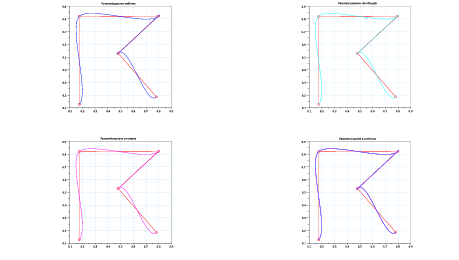

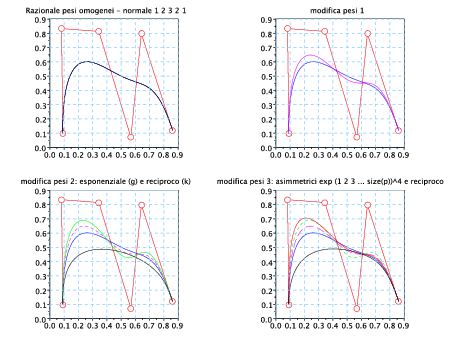

Figura 2.18: Un altro esempio di differenti distribuzioni dei pesi


Tangenza agli estremi

La tangenza agli estremi è mantenuta, infatti:

(0) = nβ1
β--
 0Δb0
(1) = nβn−1-
 βnΔbn1
Se si volesse ottenere una curva chiusa si deve quindi imporre:
(βn− 1 + β1)b0 = βn− 1bn− 1 + β1b1

Curve di Bézier razionali in forma standard

Definizione 2.8 (Curva di Bézier razionale in forma standard). Una curva di Bézier razionale si dice in forma standard se i pesi associati agli estremi del poligono di controllo sono unitari.

Per trasformare una curva razionale in una in forma standard, si utilizza la riparametrizzazione:

t = (1-+-α-)u- ≡ ϕ(u),   α ∈ ℝ, u ∈ [0,1 ]
     1 + αu

La derivata della funziona di riparametrizzazione ϕ(u) vale:

             1                                      1 + α
ϕ ′(u) =  --------2 [(1 + α)(1 + α) − α(1 + α )u ] =--------2-
         (1 + αu )                                 (1 + αu )

quindi la funzione è monotona per α > 1, e la riparametrizzazione è ammissibile in quel range.
Ha senso quindi applicarla:

                                                                 Bn
                  (  )                                ◜(--)-------◞i◟----------◝
           ∑n      n  (1-+-α)iui-(1-−-u)n−i-   ∑n       n   i      n− i      i
              βibi i   (1 + αu )i(1 + αu )n−i      βibi  i  u (1 − u )  (1 + α )
X (t(u)) = i=0n---(--)--------i-i--------n−i- = i=0n---(--)--------------------- =
            ∑      n  (1 +-α-)u-(1-−-αu-)--     ∑      n   i      n− i      i
               βi  i       (1 + αu )n              βi  i  u (1 − u )  (1 + α )
            i=0                                 i=0

   ∑n                   n∑
      βibi(1 + α )iBni       ˜βibiBni
=  i=0----------------=  i=0--------
   ∑n           i n     ∑n  ˜  n
       β◟i(1-+◝◜-α-)◞ Bi        βiB i
   i=0     ˜βi           i=0

e richiedere che siano verificate:

(
|||  ˜βn ≡ βn (1 + α )n = 1,  α  = √-1--−  1
{                               nβn
||
|(  ˜β0 ≡ β0(1 + α)0 = 1,    se β0 = 1
(2.1)

La forma standard si può ottenere solo nel caso in cui la condizione β0 = 1 sia già verificata inizialmente.


: Algorito per il calcolo dei beta normalizzati

1function beta=RATBezier˙scalebeta(beta)
2n = length(beta);
3beta=beta/beta(1)
4alpha=(1/beta(n))^(1/n-1);
5for i=1:n
6     beta(i) = (alpha^(i-1))*beta(i);
7end
8endfunction

Sezioni coniche

Le sezioni coniche sono rappresentabili utilizzando curve di Bézier di secondo grado.

Coordinate baricentriche bidimensionali

Un punto p che giace nella convex hull di altri tre (b0,b1,b2) ogniuno ha componenti xi,yi che delimitano un triangolo è identificabile univocamente con un sistema di coordinate baricentriche (u0,u1,u2) a riferimenti b0,b1,b2:

(
{ p  =  u0b0 + u1b1 + u2b2
(
  1  =  u0 + u1 + u2

Il sistema di coordinate sopra descritto è univocamente determinato, si dimostra che in:

 (           ) (   )    (  )
  x0   x1  x2    u0       x
 |( y0  y1  y2|) |( u1|) =  |( y|)
   1   1   1     u        1
◟------◝◜------◞   2     ◟ ◝◜-◞
       A                  p

la matrice A è nonsingolare e quindi il sistema ammette soluzione unica. Il determinante di A è legato all’area del triangolo b0b1b2; fissando una base per esso si ha:

           1      1
area(A ) = 2|Δ | = 2|(b1 − b0) × (b2 − b0)|

Applicando il metodo ci Cramer:

                  (            )
                    x  x1  x2
detA0 (x,y) = det |( y  y1   y2 |) ;
                    1   1   1

                  (            )
                  | x0  x  x2  |
detA1 (x,y) = det ( y0  y   y2 ) ;
                     1  1   1

                  ( x   x   x  )
                  |  0    1    |
detA2 (x,y) = det ( y0  y1  y  ) ;
                     1   1  1

e quindi:

     detAi    Δi (x, y)
ui = det-A-≡  ---Δ----

dove Δi = det Ai(x,y) e Δ = det A. Il determinante di A è non nullo quindi le ui sono tutte definite. Il sistema perde però l’unicità nel caso in cui tutti e tre i punti siano allineati.

Rappresentazione di curve coniche

In generale una curva conica è rappresentabile come:

ax2 + 2bxy +  cy2 + dx + ey + f = 0

o in forma matriciale, dato il punto p = (  )
  x

  y :

  (a   b)
pT        p + (d,e)p + f = 0
    b  c

Il determinante della matrice determina il carattere della conica:

           (
    (    ) || > 0   ellisse
     a  b  {
det  b  c  || = 0   parabola
           ( < 0   iperbole

Si ricordano alcune definizioni:

Archi di coniche con curve di Bézier

Siviluppando la formula di una curva di Bézier razionale in forma standard di secondo grado e etichettandone in modo opportuno i termini:

          u0(t)      -u1(t)--     u2(t)
          ◜◞1◟ ◝    ◜  ◞◟2  ◝    ◜ ◞2◟◝
X (t) = b0-B0(t)+b1-β1B-1(t)+b2-B-2(t) ,  v0(t) =  u0(t),v1(t) = u1(t),v2(t) = u2(t)
          B20(t) + β1B21(t) + B22(t)             w(t)          w(t)         w (t)
          ◟----------◝◜----------◞
                    w (t)

i punti della curva possono essere espressi in maniera semplice come:

X (t) = b0v0(t) + b1v1(t) + b2v2(t)

Dalle proprietà dei polinomi di Bernstein segue direttamente che vi(t) = 1 ovvero ogni punto della curva è una combinazione baricentrica dei tre punti di controllo, leggibile anche come coordinate baricentriche rispetto agli stessi.
Calcolando il quadrato della componente v1 si ottiene:

           t2(1 − t)2
v21(t) = 4β1----------=  4β1v0(t)v2(t) ⇒ v21(t) − 4β1v0(t)v2(t) = 0
             w2 (t)

sostituendo ai vi la relativa notazione risultante dal teorema di Cramer vista nella sezione precedente (vi = Δi(x,y)Δ), si ha che punti della curva rispettano:

  2
Δ 1(x, y) − 4 β1Δ0 (x, y)Δ2(x, y) = 0

che un’equazione di secondo grado, ovvero una curva conica che cambia comportamento in base al valore di β1:

   (|
   |{ < 1  ellisse
β1 | = 1  parabola
   |( > 1  iperbole


: Algoritmo per il calcolo di curve coniche

1function C = RATBezier˙coniche(b,s,ttab)
2// beta = s/(s-1)
3C = RATBezier˙casteljau(b,[1,s,1],ttab)
4endfunction

: Calcolo delle coniche mostrate in fig (2.19)
1pc = [1,0,1;1,1,1];
2ellipse1 = RATBezier_coniche(pc,0.5,xcol);
3ellipse2 = RATBezier_coniche(pc,0.5,xcol);
4parabola = RATBezier_coniche(pc,1,xcol);
5iperbole = RATBezier_coniche(pc,3,xcol);
6pc2 = [.5,0,1;1,0,.5];
7circ1 = RATBezier_coniche(pc2,0.5,xcol);
8circ2 = RATBezier_coniche(pc2,0.5,xcol);
9}

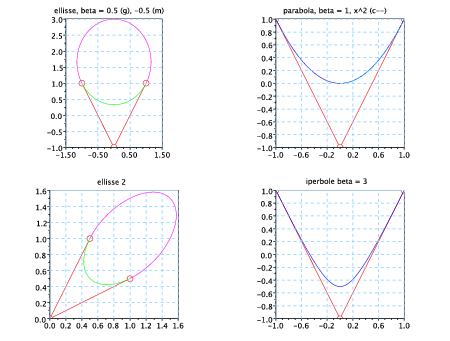

PIC

Figura 2.19: Rappresentazione di curve coniche


Capitolo 3
Curve SPLINE

Bézier-spline

Uno dei possibili modi per migliorare la controllabilità e località di una curva di Bézier è quello di considerare sottointervalli della curva come curve separate, preoccupandosi di gestire i raccordi. Dato un intervallo di definizione della curva [a,b] ed una sua partizione in m sottointervalli τ : a u1 < u2 < ... < um < um+1 b disgiunti ed adiacenti, si definisce la curva polinomiale a tratti:

                d            ⋃
X (u) : [a, b] → E ,  X (u ) =   Xi (t),t ∈ [ui,uu+1 )

in cui:

         ∑n      n (u − ui)
Xi (u) =    bk,iB k  ------  ,  hi = ui+1 − ui
         k=0          hi

e bk,i è il k-esimo punto di controllo della curva i-esima. I punti della curva X(ui) sono detti nodi (knot) o punti di giunzione. La condizione di continuità si ottiene imponendo:

Xi(ui+1) = Xi+1 (ui+1) ⇒  bn,i−1 = b0,i

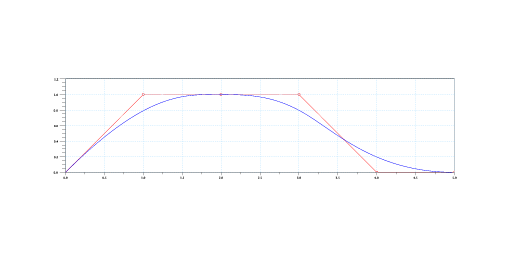

grazie alla proprietà di end-point interpolation; ad esempio date due curve disconnesse si può aggiungere un punto a tutte e due che stia spazialmente tra l’ultimo della prima e il primo della seconda.


PIC

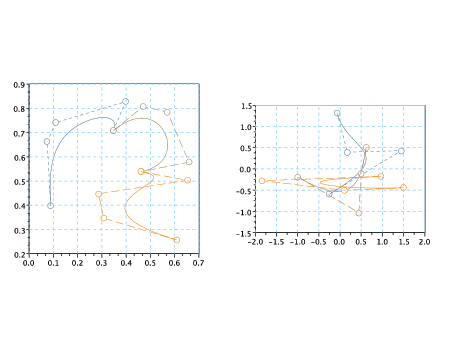

Figura 3.1: Beziér-spline con continuità C0: anche visivamente la curva è continua ma ha dei punti in cui non è derivabile. A destra la hodograph, visibilmente disconnessa.



PIC

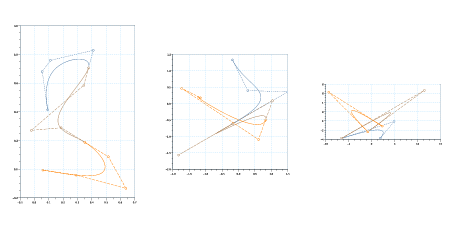

Figura 3.2: Beziér-spline con continuità C1: la curva appare continua. A destra la hodograph, di continuità C0.


Continuità dei raccordi

Per aumentare la regolarità della curva si può voler imporre la continuità delle derivate; ad esempio per ottenere una curva in C1 si impone:

(
||| Xi(ui+1) = Xi+1 (ui+1)
|{
|
|||( -d-X (u   ) = -d-X   (u   )
  du  i  i+1    du   i+1  i+1

Si ha che:

d--
duXi(ui+1) = -d-
duXi+1(ui+1)
d
---
duXi(1) d
---
duu − u
-----i
  hi = d
---
duXi+1(0)u − u
-----i+1-
  hi+1
Δbn −1,i
--h----
    i = Δb0,i+1
--h----
   i+1
ovvero:
                hi+1-
b1,i+1 = b0,i+1 +  h  (bn,i − bn−1,i).
                  i

Analogamente per avere continuità C2 si impone anche:

  2             2
d--Xi(ui+1) = -d-Xi+1 (ui+1 )
du            du

da cui:

Δ2bn-−2,i    Δ2b0,i+1-
   h2    =   h2
    i          i+1

ovvero:

Δb      = Δb     +  hi+1(Δb   −  Δb     ).
   1,i+1      0,i+1    hi     n,i      n−1,i

Quanto appena descritto è un metodo per ottenere una curva di Bézier definita a tratti parametrizzata in modo tale che rispetto al parametro u la velocità di percorrenza della curva sia proporzionale alla dimensione dei diversi intervalli assegnati ad ogni curva. In pratica è comodo considerare l’intervallo [a,b] suddiviso equamente tra i vari tratti di curva (curva polinomiale a tratti uniformi); in questo caso la funzione di riparametrizzazione è la stessa per tutte (a meno dell’intervallo) e non c’è bisogno di riparametrizzarle, perchè si può dare per scontato che ogni curva sarà valutata in [0, 1] quando u è nell’intervallo corrispondente. Si ha che:
Le derivate delle due curve sono facili da derivare:

d-
dtXi(t) = -d-
duXi+1(u)
n k=0n1Δb k,iBkn(t) = m k=0m1Δb k,i+1Bkn(u)
Sappiamo di voler allineare l’ultimo punto della prima curva con il primo della seconda, quindi:
n k=0n1Δb k,iBkn1(1) = m k=0m1Δb k,i+1Bkn1(0)
nΔbn1,i = mΔb0,i+1
in quanto in 0 e 1 non si annullano soltanto rispettivamente il primo e l’ultimo polinomio di Bersntein. Da qui, tenendo conto che per avere C0 si impone b n.i = b0,i+1 segue direttamente la relazione tra i quattro vertici:
b1,i+1 = (m  + n)bn,i − mbn −1,i

Analogamente per avere C2

n(n 1) k=0n2Δ2b k,iBkn2(1) = m(m 1) k=0m2Δ2b k,i+1Bkn2(0)
n(n 1)Δ2b n2,i = m(m 1)Δ2b 0,i+1
da cui, imponendo le condizioni per C0 e C1:
b2,i+1 = 2b1,i+1 − bn,i + m-(m-−--1)(bn,i − 2bn−1,i + bn−2,i)
                        n(n − 1)


PIC

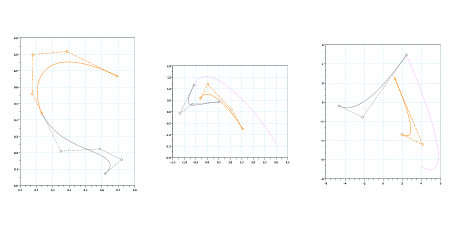

Figura 3.3: Beziér-spline con continuità C2: visivamente la curva è continua e regolare. A destra la prima e la seconda hodograph: la prima è C1 e la seconda C0.


Continuità geometrica

Due curve si raccordano con continuità geometrica Gs nel punto p se esiste una riparametrizzazione ammissibile per cui le curve hanno continuità Cs in p.
Per avere continuità G1, date due curve X(u),Y (t) e la funzione u(t) : [t 0,t1] [u0,u1]:

d
--
dtX(t1) =  d
--
dtY (t1)
ω1-d-
duX(u1) = d-
dtY (t1), ω1 = -d
dtu(t1) > 0
ovvero, formalmente due curve si raccordano G1 se:
                  d            d
∃ ω1 >  0 tale che--Y (t1) = ω1 --X (u1)
                  dt           du

Il caso G2 è analogo:

 2
d--
dtX(t1) =  2
d--
d2tY (t1)
d--
du(                )
  d--     -d
  duX (u1)dt u(t1) = d2-
d2tY (t1)
d
---
duX(u1)d2
-2-
d tu(t1) +  d2
--2-
d uX(u1)( d      )
  --u (t1)
  dt2 = d2
-2-
d tY (t1)
e come prima le due curve hanno raccordo G2 se:
                          d2            d2             d
∃ ω1 >  0,ω2 > 0, tali che -2-Y (t1) = ω2 -2-X (u1) + ω1---X (u1)
                          d t           d u           du


PIC

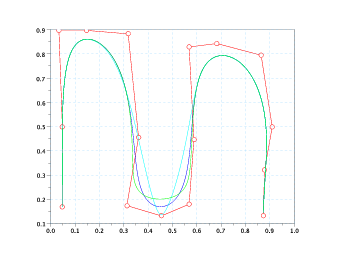

Figura 3.4: Beziér-spline con continuità G2: visivamente la curva è continua e regolare. A destra la prima e la seconda hodograph: la prima è C1 e la seconda C0 dopo che sia stata applicata la scalatura relativa al segmento di spline.


Come prima, nel caso pratico considerando equiparametrizzate le curve si ottiene, per le continuità G1 e G2:

nΔbn1,i = ω1mΔb0,i+1 b1,i+1 = (n +-m-ω1)bn,i −-nbn−1,i-
         m ω1
n(n 1)Δ2b n2,i = m(m 1)Δ2b 0,i+1 b2,i+1 =
(n(n-−-1)-−-m-(m-−-1-)ω2-)bn,i −-2n-(n-−-1)bn−1,i +-n(n-−-1)bn−2,i-+-2ω2m-(m-−-1)b1,i+1
                                   m (m − 1 )ω2


PIC

Figura 3.5: Beziér-spline con continuità G2: visivamente la curva è continua e regolare. A destra la prima e la seconda hodograph: la prima è C1 e la seconda C0 dopo che sia stata applicata la scalatura relativa al segmento di spline.


Implementazioni

Vedi appendice A.1.

B-SPLINE

Curve SPLINE monovariate

In generale, una curva SPLINE monovariata è una funzione S : [a,b] d polinomiale a tratti. In particolare, definita una partizione τ dell’intervallo [a,b]:

       ⋃
[a,b] =   Ii,   Ii = [τi,τi+1), τ : a ≡ τ1 < τ2 < ...< τn < τn+1 ≡  b

Ii Ij = con ij, Ii Ii+1 [ti,ti+2) la funzione S è rappresentabile come:

     ⋃                       d
S =    Pi,  Pi : [τi,τi+1] → ℝ ,  Pi ∈ Πm

Si indica con Sm,τ una generica funzione SPLINE sulla partizione τ e composta di polinomi tutti di grado m. Considerando l’intervallo [a,b] suddiviso in n sottointervalli, si è definito uno spazio di dimensione:

dim (Sm,τ) = n × (m  + 1)

in quanto ogni polinomio di grado m è identificato da m+1 coefficienti. In pratica, volendo rappresentare una curva, si vuole che S sia continua (ovvero lim tti+1Pi(t) = Pi+1(ti+1)) e che anche le derivate si raccordino (S Cm1) ; questo lascia uno spazio di dimensione:

dim (Sm, τ) = n × (m + 1) − (n − 1) × m =  n + m

infatti ci sono n 1 punti di raccordo per ogniuno dei quali si impogono m condizioni di di raccordo (una di continuità e le derivate).

Base delle potenze troncate

Si definiscono:

             (
        m    {(x − τi)m+,     x < τi
(x − τi)+ =  (
              0,             x ≤ τi

Definizione 3.1 (Base delle potenze troncate). Sulla partizione τ : a τ1 < ... < τl b si definisce base delle potenze troncate l’insieme di polinomi:

     0  1     m         m              m
{1,x ,x  ,...,x  ,(x − τ1)+ ,...,(x − τl−1)+}

Teorema 3.1. L’insieme delle potenze troncate è una baste per lo spazio delle spline Sm,τ.

Dimostrazione. Si deve dimostrare che i polinomi della base sono l + m linearmente indipendenti, ovvero che:

 m        l−1
∑  a xi + ∑  b(x − τ )m = 0 ⇔  a =  b = 0
i=0 i     i=1  i     i +         i    i

Se x I1 [τ12] si ha:

m∑     i  ∑l−1          m
   aix +     bi(x◟-−◝◜τi)+◞=  0
i=0        i=1      =0

ovvero la tesi è dimostrata in quanto la base è quella canonica. Per x I2 si ha:

∑m    i            m   l∑−1          m
   aix +  b1(x − τ1)+ +     bi(◟x-−◝τ◜i)+◞= 0
i=0                    i=2      =0

ma la proprità vale per gli ai, il che implica che debba valere anche b1. Procedendo allo stesso modo si dimostra la tesi per tutti i bi __

Osservazione 3.1 (Derivata). (x τ)+m Cm e dm-
dx(x τ)+m = m! se x > τ.

Base delle B-SPLINE

La base delle potenze troncate presenta problemi di malcondizionamento; questi possono essere risolti definendo, sullo stesso concetto, una base a supporto compatto.
Si definisce una partizione di [a,b] vettore dei nodi più rilassata della precedente:

ν : a ≡ ν0 ≤ ν1 ≤ ...≤  νl ≡ b,   l intervalli

e, data la base:

          (
          { 1,  νi ≤ x ≤ νi+1
Ni,1(x) = (
            0,   altrimenti

si definisce ricorsivamente:

          --x-−-νi---           -νi+k-−-x--
Ni,k(x ) = νi+k− 1 − νiNi,k−1(x) + νi+k − νi+1Ni+1,k−1(x)

Nota (Abuso di notazione). Per comodità, se uno dei denominatori di un termine in Ni,k(x) si annulla, questo viene considerato nullo.

Esempio 3.1 (Caso k = 2).

          (
          || -x-−-νi--
          |||| νi+1 − νi,    x ∈ [νi,νi+1)
          ||{
Ni,2(x) =
          |||| -νi+2 −-x-,  x ∈ [νi+1, νi+2)
          |||| νi+2 − νi+1
          (0              altrimenti

Esempio 3.2 (Caso k = 3).

          (  x − νi
          |||| ---------Ni,2(x),                         x ∈ [νi,νi+1)
          |||| νi+2 − νi
          ||||
          |||| -x-−-νi--         --νi+3-−-x--
          ||{ νi+2 − νiNi,2(x) + νi+3 − νi+2Ni+1,2(x),  x ∈ [νi+1,νi+2)
Ni,3(x) =
          ||||
          |||| -νi+3-−-x--Ni+1,2,                        x ∈ [ti+2,ti+3)
          |||| νi+3 − νi+1
          ||||
          ||(
            0                                        altrimenti


PIC (a) k=2 PIC (b) k=3
PIC (c) k=5 PIC (d) k=10

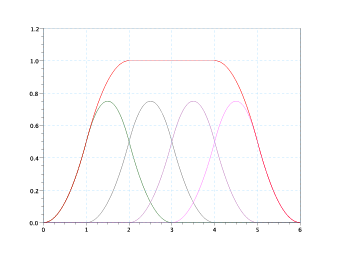

Figura 3.6: Base delle BSPLINE, in rosso è evidenziata la somma delle componenti.


Proprietà

Supporto compatto

Ni,k(x) è a supporto compatto, infatti Ni,k = 0 se t∕∈[ti,ti+k].

Non negatività

Ni,k(x) 0t [ti,ti+k], in quanto somma di soli termini positivi in quell’intervallo.

Partizione dell’unità
∑n
   Ni,k(t) = 1∀t ∈ [νk− 1,νn+1 ]
i=0

Per induzione, la tesi è vera banalmente per Ni,1(t) e t [t0,tn+1]; supponendola vera per Ni,k1(t) , t [νk2n+1] per Ni,k(t) e t [νk1n+1] vale:

i=0nN i,k(t) = i=0n[   t − νi               νi+k − t            ]
 -----------Ni,k−1(t) + -----------Ni+1,k−1(t)
 νi+k−1 − νi           νi+k − νi+1
= t − ν0
--------
νk−1−ν0 N◟0,k◝−◜1(t)◞0t[ν0k1] + i=1n[                        ]
   t − νi      νi+k−1 − t
 -----------+  -----------
 νi+k−1 − νi   νi+k− 1 − νiNi,k1(t)
+ -νn+k-−--t--
νn+k − νn+1 N       (t)
◟-n+1,k◝−◜-1-◞0t[νn+1n+k1]
= 0 + i=1nN i,k1(t) + 0 + N◟0,k◝−◜1(t)◞=0,t[νk1n+1]
= i=0nN i,k1(t)
e in quanto [νk1n+1] [νk2n+1], la proprietà è dimostrata.


PIC

Figura 3.7: Partizione dell’unità: la somma delle basi è unitaria per t [νk1n+1]. (in questo caso k = 3,T = {0, 1, 2, 3, 4, 5, 6},n = 3)


Derivata

La derivata della base delle B-SPLINE è definita come segue:

                  [                         ]
dNi,k(x) = (k − 1)  Ni,k−1(x)--− Ni+1,k−1(x)
   dx               νi+k− 1 − νi   νi+k − νi+1

Indipendenza lineare
∑n
   aiNi,1(x) = 0 ⇔  ai = 0, ∀i
i=0

si verifica banalmente, t [a,b]. Analogamente, se k = 2:

∑n
   aiNi,2(x) = 0 ⇔  ai = 0, ∀i
i=0

infatti nei nodi (x = νj) solo Nk1,2(νj)0 e aj deve essere diverso da zero, per ogni j. Per dimostrare la proprietà per k > 2 occorre procedere per induzione, utilizzando i precedenti come casi base. Tenendo conto che vale:

∑n                         ∑n   [ N     (x)    N       (x)]
   aiNi,k(x) = 0 ⇒ (k − 1)    ai ---i,k−1---- − --i+1,k−1---  = 0
i=0                        i=0    νi+k−1 − νi   νi+k − νi+1

espandendo e risommando i termini della sommatoria nella derivata si ottiene:

        n∑  [  a −  a   ]
(k − 1)     ---i----0-- Ni,k−1(x) = 0
        i=1  νi+k−1 − νi

da cui si deve avere ai = ai+1 ovvero tutti i coefficienti coincidenti. Riportando questo risultato alla sommatoria di partenza:

 ∑n
a   Ni,k(t) = 0 ⇔ a =  0
 i=0

in quanto gli Ni,k(x) sono una combinazione baricentrica.

Generalizzazione della base delle B-SPLINE

La definizione di SPLINE data nella sezione precedente richiede che la curva abbia lo stesso tipo di continuità su tutti i nodi. Questo vincolo nella pratica può essere troppo stringente, e talvolta conviele usare uno spazio delle spline allargato.
Data la partizione:

τ : a ≡ τ0 < τ1 < ...< τn ≡ b,  Ii = [τi,τi+1)

ed un vettore:

M  = m1, ...,mn −1,  0 ≤  mi ≤ k

Questo vettore sta ad indicare il tipo di raccordo che si vuole nei punti τ2,..,τn, se mi = 0 non si chiede neanche la continuità, se mi = s si chiede la continuità delle derivate dalla zeresima alla s. Si definisce:

Sm,τ,M ={f : [a,b] d per cui  p 1(t),...,pn(t) Πm,f(t)|Ii = pi(t), e
pi1(s)(τ i) = pi(s)(τ i),s = {0,...,mi 1} se mi > 0,
nessuna condizione imposta in τi se mi = 0}
per cui se mi = k Sm,τ,M = Sm,τ mentre se mi = 0, Sm,τ,M = Pm,τ ovvero non sussiste neanche la condizione di raccordo semplice. Si ha quindi che Πm Sm,τ m,τ,M Pm,τ, e lo spazio appena definito ha dimensione Come in precedenza, n intervalli, m grado :
                             n∑−1          n∑−1
dim(Sm, τ,M ) = (m  + 1) × n −    mi  = n +     nm--−-nmi-+--mi-= n +  μ
                             i=1          i=1      n − 1
                                          ◟--------◝μ◜--------◞

Per comodità, usualmente il vettore M non si riferisce direttamente al grado di derivabilità nei nodi, ma indica direttamente la molteplicità del nodo i-esimo nel vettore dei nodi, e prende il nome di vettore delle molteplicità. In una curva di grado k la molteplicità del nodo (m) e il grado di derivabilità della curva (d) sono legate dalla relazione:

m =  k − d + 1
(3.1)

ovvero per ottenere una curva a derivabilità massima (che coincide con le B-SPLINE classiche) la molteplicità dei nodi deve essere minima (1) e viceversa, per ottenere la derivabilità minima (nel caso pratico si richiede sempre la continuità C0) la molteplicità è massima (k).

Definizione 3.2 (Vettore dei nodi esteso). A partire dall’insieme M e dal vettore dei nodi ν (che ha n intervalli) si definisce il vettore dei nodi esteso :

T : t0 ≤ ... ≤ tk−2≤ tk−1 ≤ ...≤  tn+ μ+1 ≤ tn+μ+2 ≤ ... ≤ tn+μ+k
   ◟-----◝◜-----◞   ◟-------◝◜-------◞   ◟--------◝◜--------◞
         (a)                 (b)                    (c)

in cui:

Come prima, si definisce ricorsivamente la base per le spline:

Ni,1(t) = (|
|{1   t ∈ [ti,ti+1)
|
|(0   altrimenti o se t = t
                    i    i+1
Ni,k(t) = (|
||||0                                            ti = ...= ti+k
||||
||||    --ti+k-−-t-
||||0 + t   −  t  Ni+1,k−1(t)                    ti = ...= ti+k −1 < ti+k
|{     i+k   i+1
|
||||---t −-ti- N    (t) + 0                      t < ... < t     =  t
||||ti+k−1 − ti i,k− 1                             i        i+k −1    i+k
||||
||||   t − ti              ti+k − t
|(---------- Ni,k− 1(t) + ----------Ni+1,k−1(t)  ti < ... < ti+k
 ti+k−1 − ti           ti+k − ti+1

Osservazione 3.2 (Caso particolare: polinomi di Bernstein).
Ponendo [τ01] = [0, 1], il vettore dei nodi estesi per una spline di grado k diventa:
t : τ0 = t0 = ... = tk1 < tk = ... = t2k1 = τ1.
Dalla definizione di Ni,k, per i < k segue:

           t − t            t    − t
N1,k(t) = -----1-N1,k−1(t)+ -1+k-----N2,k−1(t)
          tk − t1 ◟--◝◜---◞  t1+k − t2
                    =0

quindi, ricorsivamente:

              t − t              t   − t
N2,k−1(t) = ------2--N2,k−2(t)+ -2+k-----N3,k−2(t)
            tk+1 − t2◟---◝◜---◞  t2+k − t3
                        =0

Si può scrivere la formula generica:

Ni,k(t) = t1+k −-t-t2+k −-t...Ni+k− 1,1(t)
          t1+k − t2t2+k − t3

ma t0 = ... = tk1 e tk = ... = t2k1 da cui:

          (       )k− 1
Ni,k(t) =  -τ1 −-t     Ni+k− 1,1(t)
           τ1 − τ0

analogamente, per i k:

                                                            (        )k−1
N   (t) = --t-−-ti--N     (t) + -ti+k-−-t--N       (t)=  ...=   -t −-τ0     N      (t)
  i,k      ti+k− 1 − ti i,k−1      ti+k − ti+1 ◟-i+1,◝k◜−1--◞         τ1 − τ0      2k−1,1
                                              =0

Da qui, sostituendo τ0 = 0 e τ1 = 1 si ottiene:

N   (t) = (1 − t)k−1 ≡ Bk −1(t),  N   (t) = tk− 1 ≡ Bk− 1,   t ∈ [τ ,τ ]
  1,k                    1          k,k              k−1         0  1

In generale si può dimostrare che:

             k−1
Ni+j,k(t) = B k  (s),  t ∈ [ti+j,ti+j+1],s ∈ [τ0,τ1]


: Algoritmo per il calcolo della base delle BSPLINE

1function base = Bspline˙base(i,k,T,t)
2
3
4if k==1 then
5   if t¡T(i+1) & T(i)¡=t then base=1; else base=0; end;
6else
7      if  T(i)==T(i+k) then
8         base=0;
9      else
10         if (T(i+k-1)˜=T(i)) then
11            lp = ((t-T(i))/(T(i+k-1)-T(i)))* Bspline˙base(i,k-1,T,t)
12         else
13            lp = 0
14         end
15
16         if (T(i+k)˜=T(i+1)) then
17            rp = ((T(i+k)-t)/(T(i+k)-T(i+1)))* Bspline˙base(i+1,k-1,T,t)
18         else
19            rp = 0
20         end
21
22         base=lp+rp;
23      end
24end
25endfunction

Derivata

La definizione di derivata è l’estensione diretta di quella della base B data in precedenza:

                  [                        ]
dNi,k(t)             Ni,k− 1(t)    Ni+1,k−1(t)
--------= (k − 1)  ---------- − -----------
  dt               ti+k− 1 − ti   ti+k−ti+1


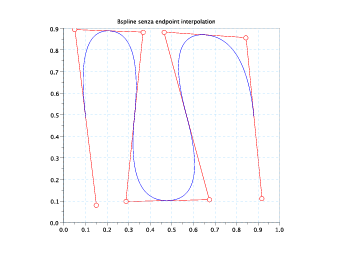

PIC (a) k=3
PIC (b) k=8

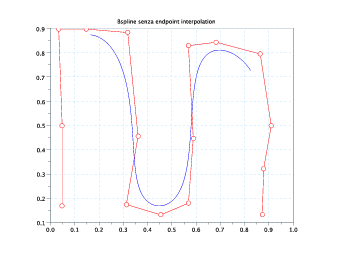

Figura 3.8: Due esempi di curve BSPLINE, una di 3 e una di 8 grado. Si nota chiaramente la mancanza di interpolazione agli estremi.


Curve B-SPLINE

La proprietà di somma unitaria della B-base estesa in [tk1,tn+1] permette di utilizzarla in modo analogo ai polinomi di Bernstein per definire una curva:

       ∑n
X (t) =    diNi,k(t),  t ∈ [tk−1,tn+1]
        i=0

in cui di sono punti in Ed.


: Algoritmo per il disegno delle BSPLINE: ricorsivo

1function Curve = Bspline˙curve(k,T,b,t)
2lt = length(t)
3[d,n] = size(b)
4lT = length(T)
5Curve=[]
6for p=1:lt-1
7      c=[]
8      count = 1
9      for i=1:lT-k
10      c=c+b(:,count).*Bspline˙base(i,k,T,t(p))
11      count = count+1
12      end
13      Curve=[Curve,c]
14end
15endfunction


PIC (a) k=3
PIC (b) k=8

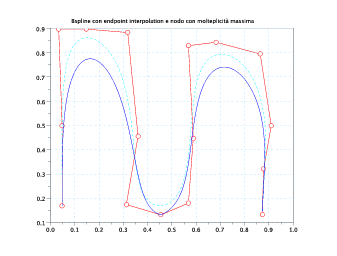

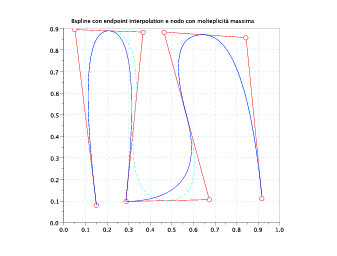

Figura 3.9: Molteplicità dei nodi: i due esempi precedenti di curve, con un nodo a molteplicità massima (derivabilità minima).


Proprietà

Invarianza alle trasformazioni affini

                         n∑
Φ (X (t)) = AX  (t) + v =    Φ(di)Ni,k(t)
                         i=0

Controllo locale Se t [tr,tr+1]:

          ∑r
X (t) =        diNi,k(t)
        i=r− k+1

in quanto tutte le altre Ni,k(t) sono nulle, ne consegue che la modifica di di ha effetti sulla curva solo nel corrispondente intervallo ti,ti+k.

Strong ConvexHull Come nel caso dei polinomi di Bernstein, la somma i=0nd iNi,k(t), t [tk1,tn+1] è una combinazione baricentrica dei di, quindi la curva giace nella convex hull di questi; in più la proprietà di località garantisce che la curva, per t [tr,tr+1] sta anche nella convex hull dei punti [ti,ti+k], ovvero si ha la convex hull forte.

Linear precision (come conseguenza della strong convex hull) Se si hanno (k 1) punti di controllo allineati dj+i = dj + αiv,r = 0,..,k 1 l’equazione della curva diventa:

                                         (                     )
             j+∑k−1                        j+k∑− 1
X (tj+k−1) =      diNi,k(tj+k− 1) = dj + v (     αi−jNi,k(tj+k−1))
              i=j                           i=j

ovvero se almeno k 1 punti sono allineati la curva tocca il segmento su cui giacciono i punti di controllo, e se almeno k lo sono la curva si schiaccia sul segmento stesso.


PIC (a) k=4, 3 nodi allineati

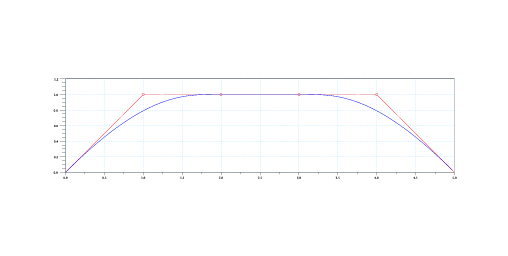

PIC (b) k=4, 4 nodi allineati

Figura 3.10: Linear precision: esempi con k 1(= 3) e k(= 4) nodi allineati.


Derivata

dX-(t)
  dt = (k 1) i=0nd i[                         ]
  -Ni,k−-1(t)-−  Ni+1,k−1(t)
  ti+k− 1 − ti  ti+k − ti+1
= (k 1) i=1nd  − d
-i----i−1-
ti+k−1 − tiNi,k1(t)
scrivendo il coefficiente -di −-di−1
ti+k− 1 − ti come di[1] (e ricorsivamente d i[r] =  [r−1]   [r− 1]
di----−-di−1-
  ti+k−1 − ti) si può generalizzare:
 r                        ∑n
d-X-(t) = (k − 1)...(k − r)   d[r]Ni,k−1(t),  t ∈ [tk−1,tn+1]
  drt                     i=1 i

End point interpolation In generale la proprietà di end point interpolation non vale per le B-SPLINE, ma la si può forzare.
Dato il vettore ausiliario t : t0,...,ti,...,ti+k2,...,tk+μ+k, se i k-1 nodi ti,...,ti+k2 coincidono si ha che X(ti) = di1. Quindi, forzando t0 = ... = tk1 = τ0 e tk+μ+2 = ... = tk+μ+k = τn, N0,k(t) = B0k1(        )
  t-−-τ0-
  τ1 − τ0 con t [τ01] e Nn,k(t) = Bk1k1(          )
 -t −-τn−1
 τn − τn−1 con t [τn1n], ovvero la proprietà è verificata.


PIC (a) k=3
PIC (b) k=8

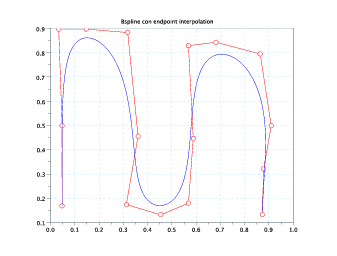

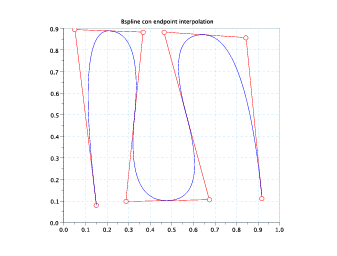

Figura 3.11: End point interpolation: i due esempi precedenti di curve a cui è stata forzata l’end point interpolation.


Derivata agli estrimi: raccordo Per disegnare una curva chiusa a derivate continue si deve imporre:

 r          r
d-X-(τ0)-=  d-X-(τn),  r = 0,...,k − 2
  drt        drt

ovvero, per ogni r:

                ∑n  [r]                            ∑n  [r]
(k − 1)...(k − r)    di Ni,k− 1(τ0) = (k − 1)...(k − r)   di Ni,k−1(τn)
                i=1                                i=1

Per le proprietà degli Ni,k:

                k− 2                                  n
(k − 1)...(k − r) ∑  d[r]N     (τ ) = (k − 1)...(k − r)  ∑     d[r]N     (τ )
                 i=0  i  i,k− 1 0                    i=n−k+2  i  i,k−1  n

da cui derivano direttamente le condizioni da imporre, ovvero:


PIC (a) k=3
PIC (b) k=8

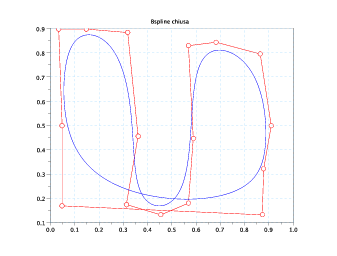

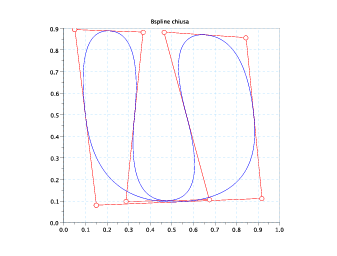

Figura 3.12: Derivata agli estremi: i due esempi precedenti di curve, con T modificato per avere una curva chiusa.


Algoritmi per curve BSPLINE

Disegno della curva: de Boor

L’algoritmo di de Boor calcola i punti della curva in maniera analoga a quello di de Casteljau per le curve di Bézier.
Considerando t [tk1,tn+1]

X(t) = i=0nd i(0)N i,k(t)
= i=0nd i(0)[                                          ]
 ---t −-ti-            -ti+k-−-t--
 ti+k−1 − tiNi,k−1(t) + ti+k − ti+1 Ni+1,k−1(t)
= i=1n ⌊                                ⌋
|                                |
||   t − ti   (0)   ti+k− 1 − t (0)||
|| ----------di  +  ----------di−1||
⌈ t◟i+k−◝1◜ −-ti◞     ◟ti+k−1◝◜−-ti◞    ⌉
    α(1)(t)           1−α(1)(t)
◟----i----------◝◜-----i---------◞di(1)(t)Ni,k1(t)
a questo punto, definendo αi(j)(t) =   t − t
-------i--
ti+k−j − ti e di conseguenza di(j)(t) = α i(j)(t)d i(j1)(t)+(1α i(j)(t))d i1(j1)(t):
X(t) = i=jnd i(j)(t)N i,kj(t)
= i=k1nd i(k1)(t)N i,1(t)
ovvero, se t [tr,tr+1], X(t) = dr(k1)(t).

Per t [tr,tr+1] si possono escludere dalla sommatoria iniziale i termini nulli:

          ∑r    (k−1)
X (t) =        di   (t)Ni,1(t)
        i=r− k+1

ed è possibile ottimizzare l’algoritmo.


: Algoritmo per il disegno delle BSPLINE: deBoor

1function Curve = Bspline˙deboor(k,T,b,t)
2lt = length(t)
3[d,n] = size(b)
4lT = length(T)
5
6
7intervals=[]
8for i=1:(lT-1)
9      if T(i)¡T(i+1)
10         intervals=[intervals,[T(i);i]]
11      end
12end
13intervals=[intervals,[T(lT);min(find(T==T(lT)))]]
14
15Curve = []
16for p=1:lt-1
17      r = intervals(2,max(find(intervals(1,:)¡=t(p))))
18      d=b
19      for j=1:k-1
20         for i=r:-1:r-k+j+1
21             a = (t(p)-T(i))/(T(i+k-j)-T(i))
22          d(:,i)=a*d(:,i)+(1-a)* d(:,i-1)
23         end
24      end
25      Curve=[Curve,d(:,r)]
26end
27endfunction

Knot Insertion

Si vuole inserire un nodo t∕∈T tale che t [t r,tr+1] per creare il vettore T = T ∪{t}, e definire una curva su T che sia identica a quella precedentemente definita su T. In particolare si definisce la curva:

  ∗     n∑+1  ∗  ∗      ∑n
X  (t) =     diNi,k(t) ≡    diNi,k(t) = X (t)
        i=0            i=0

in cui:

T : t i = (
||{ti,    i = 0,...,r
 t∗,    i = r + 1
||(
 ti−1,  i = r + 2, ...,n + μ + k
Definendo:
αL,i = (|   t∗ − ti
{ ----------,  i = r − k + 2,...,r
|( ti+k−1 − ti
  1,           i = r − k + 1
αR,i = (| ti+k−1 − t∗
{ -----------,  i = r − k + 1,...,r − 1
|( ti+k−1 − ti
  1,            i = r
si posso scrivere i nuovi Ni,k a partire da quelli vecchi:
Ni,k(t) = (
||{ Ni,k(t)                       i = 0, ...,r − k
  αL,iNi,k(t) + αR,i+1Ni+1,k(t) i = r − k + 1,...,r
||(
  Ni+1,k(t)                     i = r + 1,...,n + 1
Espletando parte dell’equazione della nuova curva si ottiene:
X(t) = i=0nd iNi,k(t) = i=0n+1d iN i,k(t)
= i=0rkd iN i,k(t) + i=rk+1rd i(α L,iNi,k(t) + αR,i+1Ni+1,k(t)) + i=r+1n+1d iN i+1,k(t)
= i=0rk+1d iNi,k(t) + i=rk+2r(d iαL,i + di1αR,i)Ni,k(t) + i=r+1n+1d i1Ni,k(t)
da cui si possono ricavare direttamente i di:
     (
     ||{ di,                 i = 0,...,r − k + 1
d∗i =   αL,idi + αR,i+1di−1 i = r − k + 2,...,r
     ||(
       di−1                i = r + 1,...,n + 1


: Algoritmo di knot insertion

1function [nb,nT] = Bspline˙knotins(k,T,b,p)
2[d,n] = size(b);
3lT = length(T);
4
5
6intervals=[]
7for i=1:(lT-1)
8      if T(i)¡T(i+1)
9         intervals=[intervals,[T(i);i]]
10      end
11end
12intervals=[intervals,[T(lT);min(find(T==T(lT)))]];
13
14r = intervals(2,max(find(intervals(1,:)¡=p)));
15
16nT = [T(1:r),p,T(r+1:lT)];
17
18nb = b(:,1:r-k+1);
19
20for i=r-k+2:r
21      a = (p-T(i))/(T(i+k-1)-T(i));
22      nb = [nb,a*b(:,i)+(1-a)*b(:,i-1)];
23end
24
25nb = [nb,b(:,r:n)];
26
27
28endfunction


PIC (a) k=3
PIC (b) k=8

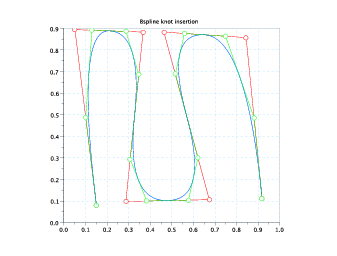

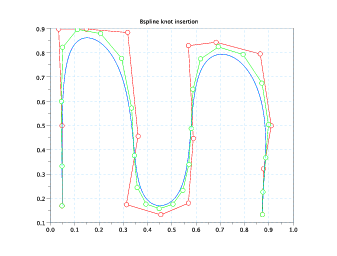

Figura 3.13: Knot insertion:i due esempi precedenti di curve, con una operazione di knot insertion eseguita per ogni intervallo.


Curve NURBS

Le curve NURBS (Non Uniform Rational B-SPLINEs) sono un’estensione delle B-SPLINEs analoga alla razionalizzazione delle curve di Bézier.
La curva NURBS è definita come:

        ∑n
           βidiNi,k(t)
X (t) = i=0n----------,  t ∈ [tk− 1,tn+1 ],  T  = {t0,...,tk− 1,...,tn+1,...,tn+k}
         ∑  β N   (t)
         i=0  i  i,k

Per comodità si indica con w(t) = i=0nβ iNi,k(t) e di conseguenza con Ri,k(t) = βiNi,k(t)
  w (t); così l’espressione della curva diventa:

        ∑n
X (t) =    diRi,k(t)
        i=0


: Algoritmo per il calcolo delle curve NURBS

1function Curve = Bspline˙rational(k,T,b,beta,t)
2[d,n] = size(b)
3n2 = length(beta)
4B=[beta]
5for i=1:d //Aumenta di una dimensione
6     B = [B;beta.*b(i,:)]
7end
8C = Bspline˙deboor(k,T,B,t)
9for i=1:d
10Curve(i,:) = C(i+1,:)./C(1,:) //Proietta
11end
12endfunction

Proprietà

Le proprietà delle curve NURBS derivano direttamente da quelle delle B-SPLINEs, se βi > 0  i.

Influenza dei coefficenti

Per studiare l’influenza dei coefficienti si può calcolare cosa succede quando uno di questi cambia. Si definisce:

      (
      {βj + Δ βj,  i = j
β¯i =  (
       βi,          altrimenti

e di conseguenza:

        n
w¯(t) = ∑  ¯β N  (t) = w (t) + Δ β N   (t)
        i=0  i i,k                j  j,k

La nuova curva differisce dalla nuova di:

(            )    Δ β N   (t) − X (t)Δβ  N  (t)   Δ β N   (t)(d − X  (t))
 X¯ (t) − X (t) =  ---j--j,k-------------j-j,k----= ----j-j,k-----j--------
                              ¯w(t)                        w¯(t)

ovvero l’effetto è limitato dalla proprietà di località di Nj,k(t), ha verso (dj X(t)) (cioè è in direzione del nodo interessato dal cambio di peso) e ha ampiezza Δβj.


PIC (a) k=3
PIC (b) k=8

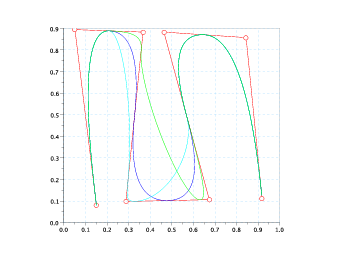

Figura 3.14: NURBS: i due esempi precedenti di curve, con il peso relativo ad un punto modificato in direzioni opposte.



PIC

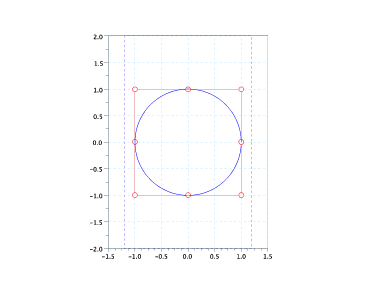

Figura 3.15: Disegno di una circonferenza con una curva NURBS


Capitolo 4
Interpolazione
usando curve parametriche

Dato un’insieme di coppie di valori del tipo:
(xi,fi),   x0 < ...<  xn,  i = 0,...,n

tali che xi k e f i Ed, il problema dell’interpolazione consiste nel trovare una curva f(t) (tipicamente una funzione polinomiale: f(t) Πn(t)) ed una parametrizzazione t = g(xi) per cui la funzione interpoli i dati forniti, ovvero:

f(g(xi)) = fi,   i = 0, ...,n

e scelte in modo che siano compatibili:

(
{f : [a, b] →  Ed
(
 g : [x0,xn ] → [a, b]

Parametrizzazioni

Supponendo di vole usare la base di Lagrange Li,n(x) = j⁄=i
j=1n x− xj
x-−-x-
 i   j per definire un polinomio interpolante ai dati, si avrebbe un’espressione del tipo:

       ∑n             ∑n   ∏n
p(x) =    fiLi,n(x) =    fi   -x −-xj
       i=0            i=0   j⁄=ixi − xj
                           j=1
(4.1)

Da qui, per passare dal polinomio (4.1), strettamente legato agli xi, a una curva parametrica in t su un intervallo [a,b] arbitrario che sia interpolante gli stessi punti, si definisce:

         n
X (t) = ∑  PiLi,n(t)
        i=0

per la quale i punti di controllo Pi coincidono con i punti da interpolare fi, e i parametri ti corrispondenti dipendono dalla parametrizzazione utilizzata.
Alcuni schemi di parametrizzazione sono:

In generale questi stessi schemi di parametrizzazione si possono applicare nel dominio delle curve SPLINEs per segmentare il dominio della curva nei suoi sottodomini.


PIC

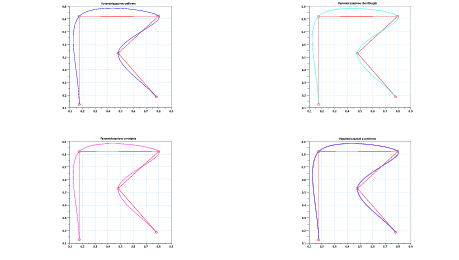

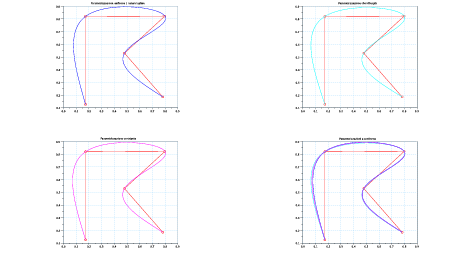

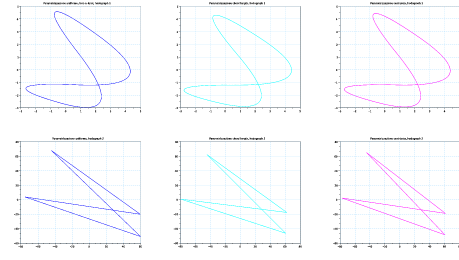

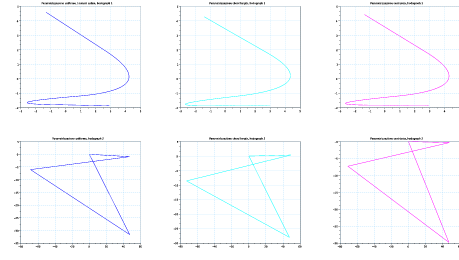

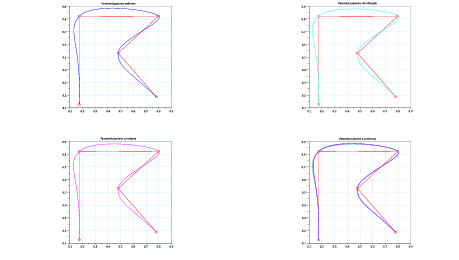

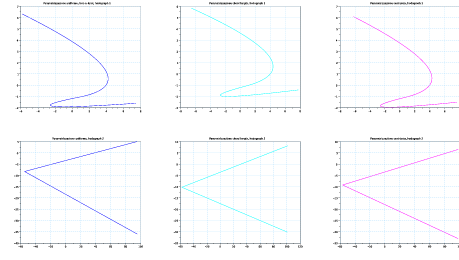

Figura 4.1: Parametrizzazioni a confronto


Interpolazione mediante SPLINE cubica C1 alla Hermite

Si supponga di avere a disposizione i dati da interpolare in forma di triple:

       ′
(ti,fi,fi),   i = 0,..., n

in cui fi rappresenta il valora da interpolare e fila tangente alla curva nel punto di interpolazione; si cerca una funzione spline f(t) Πn che interpoli i dati in questo modo:

(| f(t)   = f
|{    i      i
| f′(ti)  = fi′
|(

Ricapitolando, dati:

(ui,Pi,wi),  a = u0 < ...< un =  b

si può costruire una curva spline di terzo grado con continuità C1 interpolante a partire dalla base di Bernstein. In particolare, si cerca una curva:

X(u) = Xi(u), u [ui,ui+1]
Xi(u) = k=03b k,iBk3(  u − ui )
 ---------
 ui+1 − ui
per la quale valgano:
(
||| Xi (ui)      =  Pi
||||
||||
|||| dXi-(ui)    =  wi
||{    du

|||| X  (u   )    =  P
||||   i  i+1         i+1
||||
|||| dXi (ui+1)
|( ----du----  =  wi+1

Dalle proprietà dei polinomi di Bernstein segue direttamente che per le condizioni agli estremi si devono imporre:

(
|| Xi(ui)    = Xi (0) = b0,i = Pi
{
||
( Xi(ui+1)  = Xi (1) = b3,i = Pi+1
mentre per le derivate:
(| dXi (ui)           1    dXi (0 )       3
|||| --------    =  ----------------=  ---------(b1,i − b0,i) = wi
|{    du          ui+1 − ui  du      ui+1 − ui
|
|||| dXi-(ui+1)     ----1----dXi-(1-)   ----3----
|(     du      =  u   −  u   du   =  u   −  u (b3,i − b2,i) = wi+1
                  i+1    i           i+1    i
da cui si ricavano direttamente:
(
||| b1,i = ui+1-−-uiwi + b0,i
|{           3
|
|||(         ui+1 −-ui
  b2,i = −     3    wi+1 + b3,i


: Spline cubiche

1function [Curve,hodo,hodo2]=Interp˙c1(p,w,tparam,npoints)
2      [d,n] = size(p)
3      Curve=[]
4      hodo=[]
5      hodo2=[]
6      dp=diff(tparam)
7      for i=1:n-1
8         b=[]
9         b(:,1)=p(:,i)
10         b(:,2)=dp(i)*w(:,i)/3+b(:,1)
11         b(:,4)=p(:,i+1)
12         b(:,3)=-dp(i)*w(:,i+1)/3+b(:,4)
13         tab = [0:dp(i)/npoints:1]
14         Curve=[Curve,Bezier˙casteljau(b,tab)]
15         hodo=[hodo,1/dp(i)*Bezier˙casteljau(Bezier˙hodograph(b),tab)]
16         hodo2=[hodo2,1/dp(i)^2*Bezier˙casteljau(Bezier˙hodograph(Bezier˙hodograph(b)),tab)]
17      end
18endfunction

Schemi di approssimazione delle derivate

Se non si hanno a disposizione triplette di dati ma soltanto coppie (ui,fi), si possono definire degli schemi per approssimare i valori fied utilizzare comunque un approccio alla Hermite per l’interpolazione.

Schema FMILL Scegliendo di approssimare le derivate in questo modo:

wi = Pi+1-−-Pi−-1
  hi− 1 + hi, i = 1,...,n
w0 = P  − P
--1----0
   h0,wn = P  − P
-n-----n−1
   hn−1
in cui hi = ui+1 ui, si ha un’approssimazione al prim’ordine della curva. Infatti, se F(u) fosse la funzione che ha originato le coppie di interpolazione (ui,fi), si avrebbe:
Pi+1 = F(ui+1) = F(ui) + hiF(ui) + 1
2-hi2F′′(ξ)
Pi1 = F(ui1) = F(ui) + hi1F(ui) + 1
--
2hi12F′′(ζ)
Pi+1 Pi1 = (hi1 + hi)F(ui) + O(h2)
Pi+1 − Pi−1
------------
 hi−1 + hi = F(ui) + O(h2)

: Schema FMILL

1function w=I˙tang˙fmill(p,u)
2      [d,n] = size(p)
3      h=diff(u)
4      w = [(p(:,2)-p(:,1))/h(1)]
5      for i=2:n-1
6         w = [w,(p(:,i+1)-p(:,i-1))/(h(i-1)+h(i))]
7      end
8      w = [w,(p(:,n)-p(:,n-1))/h(n-1)]
9endfunction


PIC

Figura 4.2: Schema FMILL


Tangenti di Bessel L’idea alla base delle tangenti di Bessel è quella di considerare la derivata di un polinomio di secondo grado interpolante tre punti consecutivi come terzo valore per il polinomio interpolante di terzo grado.
Siano qi(u) curve polinomiali a tratti in Π2 tali che:

q (u ) = P ,  j = i − 1,i,i + 1  u ∈ [u  ,u   ]
 i  j     j                            i− 1  i+1

definite in questo modo:

                 (            )
        ∑2      2  -u-−-ui−1--
qi(u ) =    bk,iB k  u   − u
        k=0          i+1    i− 1

definendo t(u) = (            )
  -u-−-ui−1--
  ui+1 − ui− 1 la precente può essere scritta:

qi(ui) = k=03b k,iBk2(t ui) = Pi1B02(t ui) + b1,1B12(t ui) + Pi+1B22(t ui)
= Pi1(1 tui)2 + 2b 1,itui(1 tui) + Pi+1tui2 = defPi
da cui:
      Pi − Pi−1(1 − tu)2 − Pi+1t2
b1,i = ----------------i---------ui
              2tui(1 − tui)

Mantenendo la notazione hi = ui+1 ui, si ha che:

t  = ---hi−-1--,  1 − t  =  ---hi----
ui   hi−1 + hi        ui   hi−1 + hi

e si può riscrivere l’equazione precedente in questa forma:

        (                                   )
      1- Pi(hi−1-+-hi)2   Pi−1hi-  Pi+1hi−-1
b1,i = 2      h   h      −  h     −     h
              i−1 i         i−1         i

Ora che i polinomi qi sono definiti è possibile ricavare i valori wi per i punti di interpolazione in questo modo:

wi = dqi(ui)-
  du = ---1-----
h   + h
 i− 1    idqi(ti)
  dt = h Pi-−-Pi−-1+ h    Pi+1 −-Pi-
--i--hi−1-------i−-1---hi----
          h   +  h
           i−1    i
Agli estremi si fissano:
      2(P1-−-P0)-       2-(Pn--−-Pn−1)
w0 =   h  + h      wn =   h  + h
         0    1            n     n− 1

Questo schema fornisce un’approssimazione della derivata della curva, infatti:

Pi = F(ui)
Pi1 = Pi F(ui)hi1 + 1
--
2hi12F′′(u i) + O(hi13)
Pi+1 = Pi + F(ui)hi + 1
--
2hi2F′′(u i) + O(hi3)
da cui:
Pi+1 −-Pi-
   h
    i = F(ui) + 1-
2hiF′′(ui) + O(hi2)
Pi −-Pi−-1
  hi−1 = F(ui) 1-
2hi1F′′(ui) + O(hi12)
ed infine:
w  = F ′(u ) + O (h2)
  i       i


: Schema di Bessel

1function w=I˙tang˙bessel(p,u)
2      [d,n] = size(p)
3      h=diff(u)
4      w = [2*(p(:,2)-p(:,1))/h(1)+h(2)]
5      for i=2:n-1
6         w = [w,((p(:,i)-p(:,i-1))*h(i)/h(i-1)+(p(:,i+1)-p(:,i))*h(i-1)/h(i))/(h(i-1)+h(i))]
7      end
8      w = [w,2*(p(:,n)-p(:,n-1))/h(n-1)+h(n-2)]
9endfunction


PIC

Figura 4.3: Schema di Bessel


Interpolazione mediante SPLINE cubica C2

Dati:

a =  u <  ...<  u  = b,  P  ∈ Ed,   i = 0,...,n
      0         n         i

si vuole definire una spline C2 composta dalle curve:

                                  (          )
          3∑                          u − ui
Xi (u )‡ =    bk,iB3k(t(u)),  t(u) =   ---------  †
         k=0                        ui+1 − ui

per brevità si pone ui+1 ui = hi per le quali valgono le condizioni:

Xi(ui) = Xi1(ui) = Pi
dXi-(ui)-
  du = dXi−-1(ui)-
   du
d2Xi(ui)-
  d2u = d2Xi−-1(ui)-
   d2u
Dalle condizioni per le continuità C0 e C1 deriva direttamente che i cofficienti devono valere, come ricavato in precedenza:
b0,i = Pi
b1,i = Pi + hi
--
3wi
b2,i = Pi+1 hi
3wi+1
b3,i = Pi+1

Scelta delle tangenti wi

Dalle condizioni di continuità della derivata seconda d2Xi(ui)-
 d2u = d2Xi−1(ui)
   d2u, segue che:

    2              2
-1-d-Xi(0)-=  -1--d-Xi−-1(1)
h2i   d2t      h2i− 1   d2t

ovvero:

1--
h2i(b  − 2b   + b  )
 2,i    1,i    0,i = -1---
h2i−1(b     − 2b     + b    )
  3,i−1     2,i−1    1,i−1
da cui:
 1
-2-
hi[(        hi    )     (     hi   )       ]
  Pi+1 −  --wi+1  − 2  Pi + -- wi  + (Pi)
          3                  3
=  1
-2---
hi−1[        (            )   (                ) ]
               hi− 1               hi−1
 (Pi) − 2 Pi − -----wi  +   Pi−1 + ----wi−1
                 3                  3
la quale può essere manipolata, moltiplicando per 3hihi1, fino a questa forma:
                                       [    P    − P      P  − P    ]
hiwi− 1 + 2 (hi− 1 + hi)wi + hi−1wi+1 = 3 hi−1-i+1-----i+ hi--i----i−1-
                                     ◟----------hi--◝◜-------hi−1---◞
                                                    Ti

I Tn sono tutti termini noti, e si ha un sistema di n1 considerando n intervalli equazioni in n + 1 tutti i wi incognite, che può essere scritto nella forma:

Aw  = T
(4.2)

in cui:

w  = (w  ,...,w )T,   T = (T  ,...,T    )T
        0     n             1     n−1

ed A è una matrice in M(n1)×(n1) ad elementi:

     (                                                        )
     | h1  2(h0 + h1)     h0        0          ⋅⋅⋅         0  |
     || 0       h2      2(h1 + h2)   h1         ⋅⋅⋅         0  ||
A =  || ...      ...         ...      ...         ...         ...  ||
     ||                                                        ||
     ( 0      ⋅⋅⋅          0      hn −1  2(hn−2 + hn− 1)  hn− 2)

Rimangono da fissare i valori delle derivate agli estrimi w0 e wn. Alcune tra le scelte più comuni sono le seguenti:


PIC

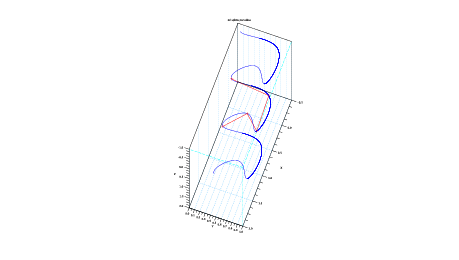

Figura 4.10: Spline C2 naturale 3d



PIC

Figura 4.11: Spline C2 not a knot 3d



PIC

Figura 4.12: Spline C2 periodica 3d


Considerazioni

Sia s(u) una spline cubica C2 tale che:

s(ui) = fi,  i = 0,...,n

e y(u) una funzione qualsiasi C2 a sua volta tale che:

y(ui) = fi,  i = 0,...,n

La quantità:

∫ un
    ¨s2(u)du
 u0

è una possibile misura del grado di oscillazione della curva.
Si dimostra che vale la relazione:

∫ un           ∫ un
     ¨s2(u)du ≤      ¨y2(u )du
  u0             u0

Infatti:

ý(u) = (ý(u) ¨s (u)) + ¨s (u)
ý2(u) = ¨s 2(u) + (ý(u) ¨s (u))2 + 2¨s (u)(ý(u) ¨s (u))
u0un ý2(u)du = u0un ¨s 2(u)du + u0un (ý(u) ¨s (u))2du + 2 u0un ¨s (u)(ý(u) ¨s (u))du
integrando per parti l’ultimo integrale della sommatoria si ha:
∫                                                ∫
  un¨s(u )(¨y(u ) − ¨s(u))du = ¨s(u)(˙y(u) − ˙s(u ))|un −   un.s..(u)(˙y(u) − ˙s(u))du
 u0                        ◟--------◝◜-------u0◞    u0
                                    α            ◟----------◝β◜----------◞

in cui α = 0 ed in quanto ... s(u) è costante a tratti, β può essere trasformato nella somma:

n−1
∑  si[y(u) − s(u)]ui+1
i=0               ui

che a sua volta è nulla perchè valgono le condizioni y(ui) = s(ui).
Un’altra misura della stessa quantità può essere ottenuta dalla curvatura, considerando come parametro la lunghezza dell’arco:

∫ L          ∫ un 2                    ∫ un
   k(s)ds =      k ∥X˙(u)∥du,   s(t) =     ∥X˙(t)∥dt
 0            u0                        u0

Rappresentando la funzione vettorialmente:

         (     )            (     )            (     )
            u                  1                  0
X  (u ) =  y (u ) ,   X (u) =   ˙y(u)  ,  X (u) =   ¨y(u)

la curvatura assume espressione:

       X˙(u)-×-X¨(u)    ---y¨(u)----
k(u) =    ∥X˙(u)∥3   =  (1 + y˙2(u )) 32

da cui:

∫                            ∫
  un k2(u)∥X˙(u)∥du,   s(t) =   un ---¨y(u)----du
 u0                           u0  (1 + ˙y2(u))

Spline cubiche C1 G2

Data una spline in forma di Bézier:

X(u) = Xi(u), u [ui,ui+1]
Xi(t) = i=03b k,iBk3(t), t = ( u − ui)
  ------
    hi
che ha coefficienti:
(
|||| b0,i  = Pi
||||             hi
|||{ b1,i  = Pi +  3 wi
                 hi
||| b2,i  = Pi+1 −  3-wi+1
|||| b    = P
||||  3,i      i+1
(

Imponendo le condizioni di raccordo, considerando ω1,i = 1 si ottiene:

 2          2
d-Xi(u ) − d-Xi-−1(u ) = νw  ,  w  = dXi-(u ),  ν =  ω
 du    i     du     i     i i    i    du   i     i    2,i

Le condizioni di raccordo permettono di scrivere infine le equazioni:

6--
h2i[                                   ]
 (P   −  hiw   ) − 2(P +  hiw ) + P
   i+1   3  i+1       i   3   i    i
-6---
h2i+1[                                        ]
 Pi − 2(Pi − hi−-1wi) + (Pi− 1 + hi−-1wi−1)
               3                 3νiwi = 0
manipolando e moltiplicando per hihi−-1
   2 si ottiene infine:
       [                      ]                  [                            ]
                      νi                               Pi+1 −-Pi-    Pi-−-Pi−1-
hiwi +  2(hi−1 + hi) + 2 hihi−1 wi + hi− 1wi+1 = 3  hi− 1   hi     + hi  hi− 1

ovvero si ottiene un sistema analogo a quello delle spline C2 con un termine in più sulla diagonale:

                       ( d         )
                       |  0  .     |
(A + D )w =  T,   D =  |(      ..   |)
                                 dn

in cui d0,dn sono assegnati e di = νi
2hi1hi.
Per ottenre una spline chiusa, supponendo di avere il primo punto uguale al primo (P0 = Pn) si ha invece un sistema in n incognite in cui le prime e le ultime equazioni di A sono analoghe a quelle per la spline periodica precedentemente ricavate, ovvero del tipo:

                                       (                            )
h0wn −1 + 2(hn−1 + h0)w0 + hn− 1w1 = 3  hn− 1P1-−-P0-+ h0 P0-−-Pn−-1
                                               h0           hn −1

e inoltre

d0 = dn =  ν0hn−1h0
           2

È interessante osservare cosa succede per νmin →∞. Innanzitutto serve calcolare:

(A + D)w = T
(AD1 + I)(Dw) = T
(I + E)w˜ = T, E = AD, ˜w = Dw
Se νmin →∞ anche D →∞; AD1 è non singolare e per D sufficientemente grande E< 1. In quanto:
         −1    ----1---
∥(I + E )  ∥ ≤ 1 − ∥E ∥

si ha che:

                       1
(I + E )˜w ⇒ ∥ ˜w∥ ≤  1 −-∥E∥-∥T ∥

ovvero se D →∞, w 0.


: ν-spline

1function [w,A,T]=I˙tang˙nu˙nat(p,u,nu)
2      [d,n] = size(p)
3      h=diff(u)
4      A = []
5      T = []
6      A(1,:) = [2*h(1),h(1),zeros(1,n-2)]
7      T(:,1) = 3*(p(:,2)-p(:,1))
8      for i=2:n-1
9      A(i,:)=[zeros(1,i-2),h(i),2*(h(i)+h(i-1)),h(i-1),zeros(1,n-i-1)]
10      T(:,i) = 3*((h(i-1)/h(i))*(p(:,i+1)-p(:,i))+(h(i)/h(i-1))*(p(:,i)-p(:,i-1)))
11      end
12      A(n,:) = [zeros(1,n-2),h(n-1),2*h(n-1)]
13      T(:,n) = 3*(p(:,n)-p(:,n-1))
14      A(1,1)=A(1,1)+nu(1)
15      for i=2:n-1
16      A(i,i)=A(i,i)+(nu(i)*h(i-1)*h(i)/2)
17      end
18      A(n,n)=A(1,1)+nu(n)
19      w=(AT’)
20endfunction


PIC

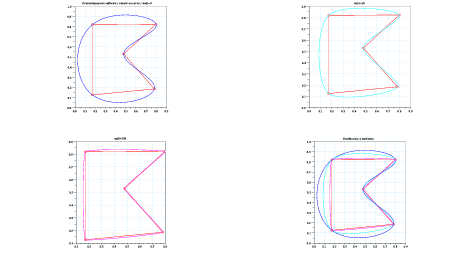

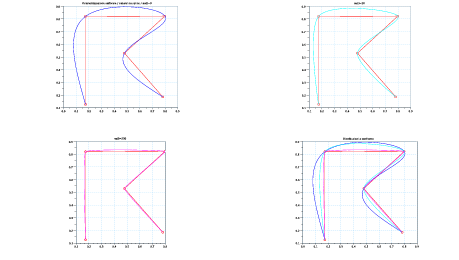

Figura 4.13: ν-spline naturale



: ν-spline chiusa

1function [w,A,T]=I˙tang˙nu˙closed(p,u,nu)
2      [d,n] = size(p)
3      h=diff(u)
4      A = []
5      T = []
6      A(1,:) = [2*(h(1)+h(n-1)),h(n-1),zeros(1,n-4),h(1),0]
7      T(:,1) = 3*(h(n-1)*((p(:,2)-p(:,1))/h(1))+h(1)*((p(:,n)-p(:,n-1))/h(n-1)))
8      for i=2:n-1
9      A(i,:)=[zeros(1,i-2),h(i),2*(h(i)+h(i-1)),h(i-1),zeros(1,n-i-1)]
10      T(:,i) = 3*((h(i-1)/h(i))*(p(:,i+1)-p(:,i))+(h(i)/h(i-1))*(p(:,i)-p(:,i-1)))
11      end
12      A(n,:) = [0,h(n-1),zeros(1,n-4),h(1),2*(h(n-1)+h(1))]
13      T(:,n)=T(:,1)
14      A(1,1)=A(1,1)+(nu(1)/2)*h(1)*h(n-1)
15      for i=2:n-1
16      A(i,i)=A(i,i)+(nu(i)*h(i-1)*h(i)/2)
17      end
18      A(n,n)=A(1,1)+(nu(1)/2)*h(1)*h(n-1)
19      w=(AT’)
20endfunction


PIC
Figura 4.14: ν-spline chiusa


Capitolo 5
Superfici parametriche

Rappresentazione parametrica

Una superficie, in maniera analoga ad una curva, può essere rappresentata in modo parametrico come l’immagine di una funzione continua e iniettiva di due variabili reali X : (A 2) E3 tale che:

           (       )
             x(u,v)
X (u, v) = |( y(u,v)|) ,  (u, v) ∈ ℝ2

             z(u,v)

Definizione 5.1 (Superficie parametrica regolare).

La superficie parametrica si dice regolare se valgono le condizioni:

Definizione 5.2 (Vettori associati alla superficie: tangenti e normale). Per comodità nello studio delle proprietà della superficie si definiscono i vettori:

Xu = ( ∂x (u,v))
| --------|
||    ∂u   ||
||         ||
|| ∂y-(u,v)||
||    ∂u   ||
||         ||
( ∂z-(u,v))
     ∂u, Xv = ( ∂x(u, v))
| --------|
||   ∂v    ||
||         ||
|| ∂y(u,v-)||
||   ∂v    ||
||         ||
( ∂z(u,v-))
    ∂v
delle derivate parziali rispetto ai parametri, ed il vettore normale alla superficie di conseguenza:
          -Xu-∧-Xv--
N (u,v) = |Xu ∧ Xv |

Osservazione 5.1 (Caratteristiche dei vettori Xu,Xv,N(u,v)). Se la superficie è regolare si ha che i vettori Xu e Xv sono linearmente indipendenti e non paralleli, ovvero Xu Xv0; di conseguenza anche N(u,v)0 (u,v) A.

Esempi di superfici parametriche

Sfera La sfera centrata nell’origine degli assi è definibile come il luogo geometrico dei punti equidistanti dall’origine:

 2    2    2
x +  y +  z =  r

Una possibile parametrizzazione per i punti della superficie sferica si può dare a partire dai parametri u [π
2,π
2] e v [0, 2π]:

          (          )
            cosu cosv
S (u, v) = |( cosu sin v|)

              sin u

I vettori tangenti alla superficie sono quindi:

      (            )          (            )
        − sin u cosv             − cosu sin v
Su =  |( − sin u sin v|) ,  Sv =  |(  cosu cosv |)
           cosu                      0


PIC (a) PIC (b)
PIC (c) PIC (d)

Figura 5.1: Esempio di sfera parametrizzata come descritto nel testo. Nella prima e seconda figura si evidenziano in risoluzione le coordinate verticali od orizzontali, in basso l’unione delle due figure con e senza linee ad unire i punti nelle due direzioni.


Cono Un cono è lo spazio geometrico dei punti che soddisfano l’equazione:

 2    2    2
z =  x +  y

Una parametrizzazione in due parametri u [L,L], v [0, 2π] è:

          ( cu cosv)
          |        |
C (u,v) = ( cu sin v)
               cu

I vettori tangenti sono, di conseguenza:

      (       )          (         )
        ccos v             − cu sinv
Cu =  |( csinv |) ,  Cv =  |( cu cosv |)
          c                   0


PIC

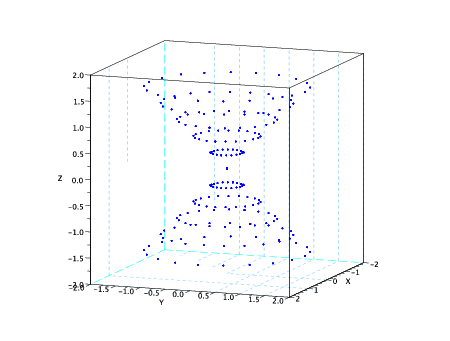

Figura 5.2: Esempio di cono parametrizzato come descritto nel testo.


Riparametrizzazione ammissibile

Si definiscono due nuovi parametri in funzione di quelli vecchi:

({
  ˜u = ˜u (u, v)
( ˜v = ˜v(u,v )

Data la matrice:

          ( ∂˜u   ∂˜u )
          | ---  ---|
J(u,v ) = || ∂u   ∂v ||
          |( ∂˜v   ∂˜v |)
            ---  ---
            ∂u   ∂v

la riparametrizzazione si definisce ammissibile se det J(u,v)0. In particolare si ha che:

Xu Xv = (    ∂˜u      ∂ ˜v)
  X ˜u---+ X ˜v---
     ∂u      ∂u(   ∂ ˜u      ∂˜v )
 X ˜u--- + X ˜v---
    ∂v       ∂v = (X ˜u ∧ X ˜v) ( ∂˜u ∂˜u    ∂˜v ∂˜v)
  ------−  ------
◟-∂u-∂v-◝◜-∂u-∂v-◞det J(u,v)

Tipologie di superfici

Superfici di rivoluzione

Una superficie di rivoluzione è una superficie ottenuta ruotando una curva (chiamata curva generatrice o profilo) intorno ad un asse (detto asse di rotazione). La circonferenza ottenuta interesecando un piano perpendicolare all’asse di rotazione con la superficie è detta parallelo, la curva ottenuta intersecando la superficie con un piano passate per l’asse di rotazione è detta meridiano.
In generale una superficie di rotazione è rappresentabile in modo parametrico. Sia una curva C definita parametricamente come:

        (
        { C (u)
C (u ) =    x      ,  u ∈ [a,b]
        ( Cy(u)

La curva C può essere fatta ruotare intorno all’asse z definendo la superficie:

          (
          ||{ Cx (u )cos(v)
X (u,v) =   Cy (u )sin (v)   ,  v ∈ [0,2π]
          ||(
            Cx (u )


PIC

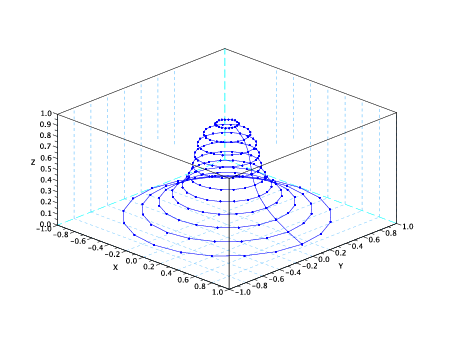

Figura 5.3: Esempio di curva di Bézier utilizzata come curva parametrica di rotazione.


Superfici Rigate

Una superficie rigata è una superficie ottenuta da un’unione di rette.

Definizione 5.3 (Superficie rigata). Una superficie S si dice rigata se esiste una famiglia di rette rα tale che S è l’unione delle rette di tale famiglia: S = αrα. Una definizione equivalente è che S è rigata se per ogni punto di S passa una retta rs che sia tutta contenuta in essa.

Date due curve C0(u),C1(u) e due parametri u [a,b],v [0, 1] una superficie rigata può essere difinita parametricamente come:

S (u, v) = (1 − v )C0(u) + vC1(u )

ovvero si sfrutta l’esistenza di una corrispondenza univoca tra i punti di C0 e quelli di C1.

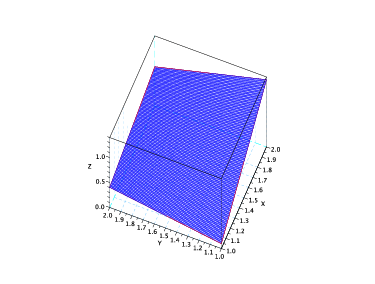

Superficie bilineare

Se C0 e C1 sono segmenti, ovvero sono parametrizzabili come:

(
{ C0(u) = (1 − u)p00 + up01
(
  C1(u) = (1 − u)p10 + up11

la superficie rigata S può essere scritta come:

                                            (        ) (      )
                                             p00  p01    1 − v
S(u,v ) = (1 − v)C0 (u) + vC1(u) = (1 − u,u ) p   p        v
                                               10   11


PIC

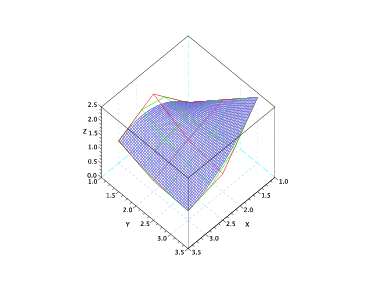

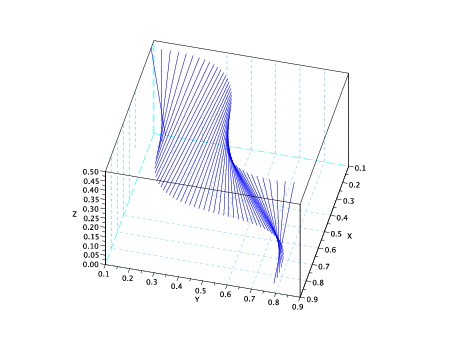

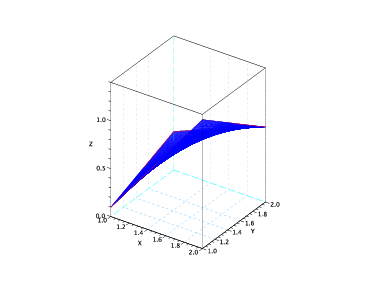

Figura 5.4: Esempio di curva di Bézier utilizzata come bordi per una superficie rigata.


Superfici tensor-product

Definizione 5.4 (Tensor product). Date due funzioni monovariate S1,S2 tali che:

S1 =< f0,...,fn >, f0,...,fn funzioni monovariate in u [a,b]
S2 =< g0,...,gm >, g0,...,gm funzioni monovariate in v [c,d]
si definisce tensor product S1 S2 la funzione:
S1 ⊗ S2 =<  f0g0,...,f0gm,...,fng0,...,fngm  >

S1 S2 è pertanto una funzione bivariata, e vale:

                        ∑n  m∑
S (u, v) ∈ S ⇔  S(u,v) =        bijfi(u)gj(v),  (u,v) ∈ [a, b] × [c,d]
                        i=0j=0

Il tensor product può quindi essere utilizzato per definire superfici, considerando funzioni del tipo:

           n  m
          ∑   ∑
X (u,v) =        bijfi(u)gj(v),  (u,v) ∈ [a, b] × [c,d]
          i=0j=0

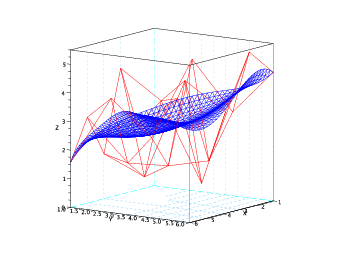

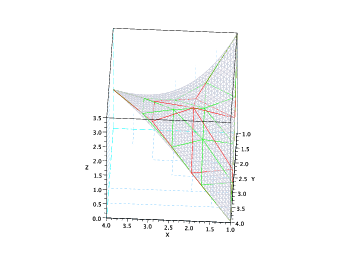

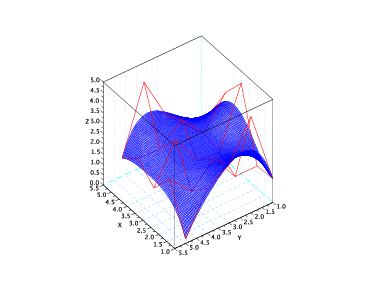

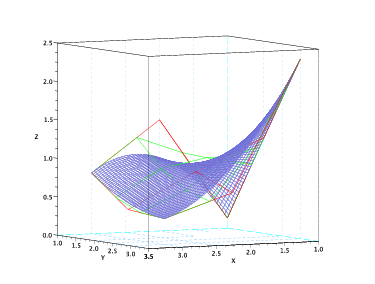

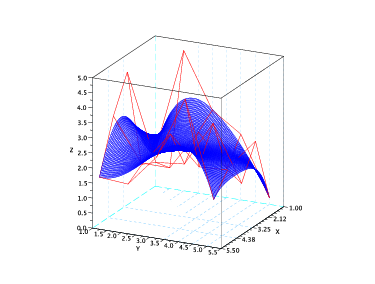

Superfici tensor-product come patch Bézier

La patch di Bézier è definita a partire dalla base omonima nel modo seguente:

           n  m
X (u,v ) = ∑  ∑  b Bn (u)Bm (v)
           i=0 j=0  ij  i     j

Proprietà

Curve di contorno La superficie è delimitata da quattro curve di contorno boundary :

(                            ∑m        m
|||| u = 0,v ∈ [0,1],  X (0,v) = ∑ j=0 b0jB j (v )
|||| u = 1,v ∈ [0,1],  X (1,v) =   mj=0 b1jBmj (v )
{                            ∑n        n
|| v = 0,u ∈ [0,1],  X (u,0 ) = ∑ i=0 bi0B i (u)
|||| v = 1,u ∈ [0,1],  X (u,1 ) =  ni=0 bi1Bni (u)
||(

Posizione negli angoli Negli angoli la supericie è parallela al piano individuato dai punti di controllo. Infatti, considerando le derivate prime parziali della superficie lungo le due direzioni negli angoli, si ha:

u(0, 0) = nΔ(1,0)b 0,0 = n(b1,0 b0,0)
u(1, 0) = n i=0n1Δ(1,0)b i,0Bin1(1) = nΔ(1,0)b n1,0 = n(bn,0 bn1,0)
v(0, 0) = nΔ(0,1)b 0,0 = m(b0,1 b0,0)
v(0, 1) = m j=0m1Δ(0,1)b 0,jBjm1(1) = mΔ(0,1)b 0,m1 = m(b0,m b0,m1)

Altre proprietà In quanto somme di polinomi di Bernstein valgono le seguenti proprietà, dimostrabili in modo analogo a quanto già mostrato in modo esplicito per le curve di Bézier:

Forma compatta La superficie X(u,v) può essere espressa in forma compatta come:

                             (               ) (       )
                               b0,0  ⋅⋅⋅  b0,m     Bm0 (v)
X (u, v) = (Bn (u),...,Bn(u )) ||  ..         ..  || ||    ..  ||
             0         n     (  .         .  ) (    .  )
                               bn,0  ⋅⋅⋅  bn,m     Bmm (v)

Algoritmi

de Casteljau

L’algoritmo di de Casteljau per le superfici funziona in maniera del tutto analoga a quello descritto precedentemente per le curve.

Dati bij00 = b ij come punti iniziali per l’algoritmo (i = 0,..,n; j = 0,...,m), si definisce il passo dell’algoritmo unidirezionale (nelle due direzioni, rispettivamente) in questo modo:

bijk0(u) = (1 u)b ijk1,0 + ub i+1,jk1,0, i = 0,...,n k
bij0k(v) = (1 v)b ij0,k1 + vb i,j+10,k1, j = 0,...,m k

Svolgendo contemporaneamente nelle due direzioni si ha:

bijkl(u,v) = (1 v)b ijk,l1 + vb i,j+1k,l1
= (1 v)[       k−1,l−1     k−1,l−1]
(1 − u)bij     + ubi+1,j + v[       k− 1,l− 1    k− 1,l− 1]
 (1 − u )bi,j+1   + ubi+1,j+1
e se m = n,
bijkl(u,v) = ((1 u),u)( bk−1,l−1  bk−1,l−1)
|  ij        i+1,j  |
(  k−1,l−1   k−1,l−1)
  bi,j+1    bi+1,j+1( 1 − v)
|      |
(      )
    v, i = 0,...,n k; j = 0,...,m l

: Algoritmo per il calcolo delle patch di Bézeir

1function Curve = Bezier˙patch˙casteljau(b,u,v) //b poligono, u,v punti di valutazione
2Lu = length(u)
3Lv = length(v)
4[d,n,m] = size(b)
5Curve =[]
6tcurve=[]
7for im=1:m
8      tcurve(:,:,im) = Bezier˙casteljau(b(:,:,im),v);
9end
10for iv=1:Lv
11      Curve(:,:,iv)=Bezier˙casteljau(matrix(tcurve(:,iv,:),3,-1),u)
12end
13endfunction


PIC
PIC

Figura 5.5: Esempio di Patch di Bézier da due angolazioni di verse.



PIC
PIC

Figura 5.6: Esempio di Patch di Bézier con soli quattro punti di controllo: risalta la proprietà di tangenza agli angoli.


Degree-elevation

L’algoritmo di degree elevation consente di elevare il grado della patch di Bézier lungo una delle due direzioni aggiungendo una riga di punti di controllo e modificando quelli esistenti in modo opportuno. In particolare, data la superficie:

             ∑n ∑m     n     m
Xn,m (u,v) =       bijBi (u )B j (v)
             i=0 j=0

si vuole aumentarne il grado lungo una direzione, ovvero ottenere:

Xn+1,m(u,v) = i=0n+1 j=0mc ijBin+1(u)B jm(v)
oppure
Xn,m+1(u,v) = i=0n j=0m+1d ijBin(u)B jm+1(v)
Per le proprietà dei polinomi di Bernstein segue direttamente che:
Xn,m(u,v) = i=0n j=0mb ijBin(u)B jm(v)
= Xn+1,m(u,v) = i=0n+1 j=0mc ijBin+1(u)B jm(v) = j=0m(n+1           )
 ∑  c  Bn+1 (u)
 i=0 ij  iBjm(v)
da cui:
 m ( n          )           m (n+1            )
∑    ∑      n       m      ∑    ∑      n+1       m
        bijB i (u) B j (v) =        cijBi   (u ) B j (v)
j=0  i=0                    j=0  i=0

che implica:

 n            n+1
∑      n      ∑       n+1
   bijB i (u) =    cijB i  (u),  ∀j
i=0           i=0

I nuovi punti di controllo sono pertanto:

cij = n +-1 −-ibij + --i--bi−1,j,   ∀j, i = 0,...,n + 1
       n +  1       n + 1

Gli stessi ragionamenti si applicano in modo perfettamente analogo anche all’altro caso.

In generale si preferisce aumentare il grado contemporaneamente in entrambe le direzioni. Applicando lo stesso ragionamento anche nell’altra direzione si ottiene:

   (             )               (                )
n∑+1  ∑m                       n∑+1  m∑+1
   (    cijBmj (v)) Bni+1 (u) =    (     dijBm+j1  (v)) Bni+1 (u)
i=0  j=0                      i=0  j=0

da cui, come prima:

∑m     m       m∑+1     m+1
   cijBj (v) =     dijB j   (v )
j=0            j=0

che implica:

      m-+-1-−-j-     --j---
dij =   m + 1   cij + m +  1ci,j−1,  ∀i, j = 0,...,m +  1

Esplicitando i cij si ottiene:

dij = m  + 1 − j
----------
  m  + 1(n + 1 − i        i       )
 ---------bij + -----bi−1,j
   n + 1        n + 1 +    j
------
m  + 1(n + 1 − i          i          )
 ---------bi,j−1 + ------bi−1,j− 1
   n + 1          n + 1
= (  i    n + 1 − i)
 n-+-1-,--n +-1--(              )
| bi−1,j− 1  bi−1,j|
(              )
   bi,j− 1    bij(     j     )
    ------
||   m + 1   ||
||           ||
( m-+-1-−-j-)
    m + 1

: Degree elevation nelle due direzioni

1function B = Bezier˙patch˙degelev(b)
2[d,n,m] = size(b)
3B=b
4
5for i=1:n
6 B(:,i,1:m+1)=matrix(Bezier˙degelev(matrix(b(:,i,:),3,-1)),3,1,m+1)
7end
8b=B
9for i=1:m+1
10 B(:,1:n+1,i)=Bezier˙degelev(b(:,:,i))
11end
12
13endfunction


PIC
PIC

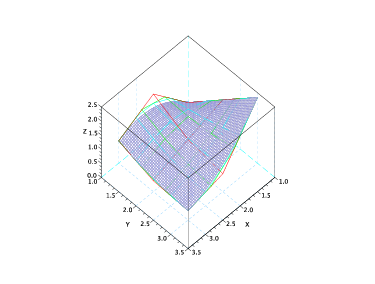

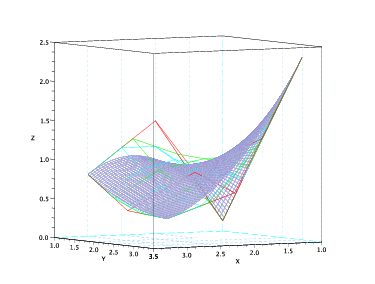

Figura 5.7: Esempio di applicazione della degree elevation, da due angolazioni di verse. In rosso il poligono di controllo originale, in verde quello di grado elevato, in grigio la sovrapposizione esatta della vecchia superficie (in blu) e della nuova (grigia).



PIC
PIC

Figura 5.8: Esempio di applicazione della degree elevation, da due angolazioni di verse. In rosso il poligono di controllo originale, in verde quello di grado elevato, in ciano una seconda elevazione. In grigio la sovrapposizione esatta della vecchia superficie (in blu) e delle nuova (grigia).


Subdivision

L’algoritmo di subdivision lungo una delle due direzioni è analogo a quello per le curve. Data la superficie:

          ∑n  m∑
X (u,v ) =       bijBni (u)Bmj (v)
           i=0 j=0

la si vuole suddividere in due superfici lungo una delle due direzioni:

(
|||           ∑n    ∑m       n     m                     ^       t
{XL (τ,v ) =  i=0   j=0 cijB i (τ)B j (v) = X (t,v), t ∈ [0,t], τ = ^t ∈ [0,1 ]
||            ∑n   ∑m                                           t − ^t
|(XR  (τ, v) =   i=0   j=0 dijBni (τ )Bmj (v) = X (t,v ), t ∈ [^t,1], τ =----^ ∈ [0,1]
                                                               1 − t

oppure lungo l’altra:

(
||            ∑n    ∑m       n     m                             t
|{ XL (u,τ ) =  i=0   j=0 cijB i (u)B j (τ ) = X (u, t), t ∈ [0,^t], τ = ^ ∈ [0, 1]
|             ∑    ∑                                            tt − ^t
||( XR (u,τ ) =   ni=0   mj=0 dijBni (u )Bmj (τ) = X (u,t), t ∈ [^t,1 ], τ =---- ∈ [0,1]
                                                                1 − ^t

In entrambi i casi, in modo analogo al caso bidimensionale i coefficienti si ottengono a partire da quelli dell’algoritmo di de Casteljau:

       k,0             n−k,0
ckj = b0j (τ), dkj = bk,j  (τ )

per la direzione u e:

cik = b0i,0k(τ),  dik = b0,i,mk− k(τ )

lungo v.


: Subdivision nelle due direzioni

1function [B1,B2,B3,B4] = Bezier˙patch˙subdiv(B,t)
2[d,n,m] = size(B)
3
4for i=1:n
5      [a,b] = Bezier˙subdiv(matrix(B(:,i,:),3,-1),t)
6      B5(1:3,i,1:m)=matrix(a,3,1,m)
7      B6(1:3,i,1:m)=matrix(b,3,1,m)
8end
9
10for i=1:m
11      [a,b] = Bezier˙subdiv(B5(:,:,i),t)
12      B1(1:3,1:n,i)=a
13      B2(1:3,1:n,i)=b
14      [a,b] = Bezier˙subdiv(B6(:,:,i),t)
15      B3(1:3,1:n,i)=a
16      B4(1:3,1:n,i)=b
17end
18endfunction


PIC
PIC

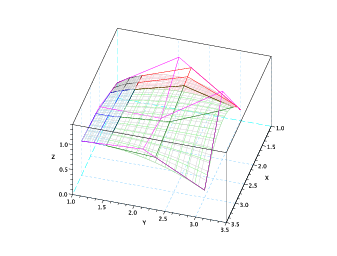

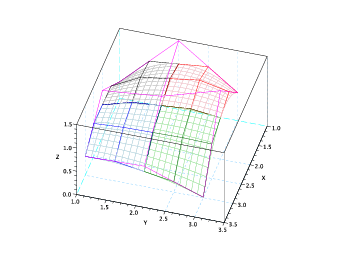

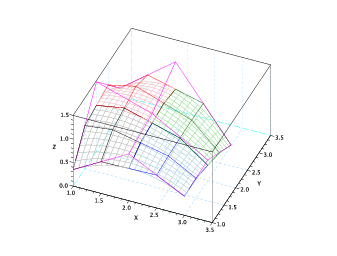

Figura 5.9: Esempio di subdivision applicata a t=0.5, vista da due angolazioni diverse. In magenta i punti di controllo originali; i nuovi punti di controllo sono colorati e le relative superfici hanno colori concordi.



PIC

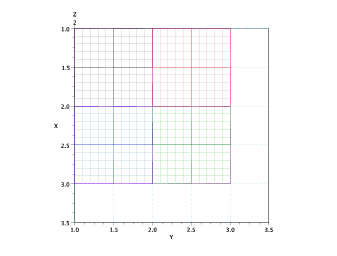

Figura 5.10: Esempio di subdivision applicata a t=0.5, vista dall’alto si nota bene come ogni quadrante sia diviso in quattro quadranti uguali.



PIC
PIC

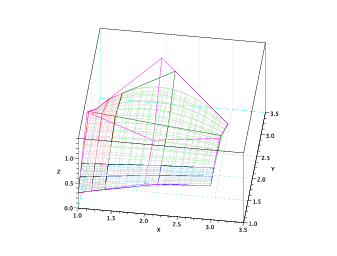

Figura 5.11: Esempio di subdivision applicata a t=0.2, vista da due angolazioni diverse. In magenta i punti di controllo originali, in grigio la superficie originale; i nuovi punti di controllo sono colorati e le relative superfici hanno colori concordi.



PIC

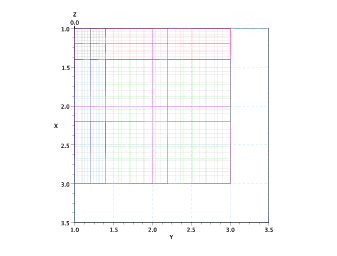

Figura 5.12: Esempio di subdivision applicata a t=0.2, vista dall’alto si nota la distribuzione della suddivisione; le griglie delle nuove superfici, campionate uniformemente come in tutte gli esempi precedenti, enfatizzano la diversa scalatura delle quattro suddivisioni.


Interpolazione di superfici con patch di Bézier

Una superficie tensor-product di Bézier, come definita in precedenza, è una funzione del tipo:

          ∑n ∑m     n     m
X (u,v) =       bijBi (u )Bj (v),  (u,v) ∈ [0,1] × [0,1]
          i=0j=0

In questo caso, definiti:

S1 = < Bn0,...,Bnn >,  S2 = < Bm0 ,...,Bmm  >,   S = S1 ⊗ S2

si ha che si sta lavorando su uno spazio di dimensione:

N =  dim S = (n + 1)(m  + 1)

Il problema dell’interpolazione di superfici quindi è completamente determinanto se si hanno a disposizione N campionamenti della superficie da interpolare; i dati del problema sono rappresentabili come:

Xin (ui,vj) = Pk,   k = 0,...,N  − 1,  Pk  ∈ E3

Interpolazione su punti sparsi

Se si hanno a disposizione campionamenti sparsi della superficie che si vuole interpolare:

Xin(ui,vi) = Pk,  i = 0,...,N ;

si va a risolvere il sistema:

           ∑n ∑m      n     m
X (ui,vi) =        bijB i (ui)Bj (vi) = Xin (ui,vi) = Pk
           i=0j=0

il quale può essere scritto nella forma:

                                       (     )
                                          b00
(                                    ) ||   .. ||    (   )
  Bn0(u1)Bm0 (v1)  ⋅⋅⋅  Bnn(u1)Bmm(v1)  ||   . ||     P1
||        ..                    ..      || || b0m || =  || .. ||
(        .                    .      ) ||  b10 ||    ( . )
  Bn0 (un)Bm0 (vn)  ⋅⋅⋅  Bnn(un)Bmm(vn)  ||   .. ||     Pk
                                       (   . )
                                         bnm

Interpolazione su griglia rettangolare

Se i campionamenti sono distribuiti su una griglia rettangolare:

X (ui,vi) = Pij,  i = 0,...,n; j = 0,...,m

si vuole risolvere, come prima, il sistema:

            ∑n ∑m
X (ui,vj) =       bijBni (ui)Bmj (vj) = Xin (ui,vj) = Pij
            i=0j=0

Per ogni coppia di punti si ha:

                                 ( b00  ⋅⋅⋅  b0m ) ( Bm (vr))
            (  n          n    ) ||  .         . || ||   0.   ||
X  (uk, vr) =  B0 (uk ),...,B n(uk)  (  ..         .. ) (    ..   ) =  Pkr
                                   bn0  ⋅⋅⋅  bnm     Bmm(vr)
                                 ◟------◝◜-------◞
                                         B

Definita la matrice dei punti noti:

     (               )
       P00  ⋅⋅⋅  P0m
P  = ||  ..          .. ||
     (  .          . )
       Pn0  ⋅⋅⋅  Pnm

e le matrici:

     (                      )         (                      )
       Bn0(u0)  ⋅⋅⋅  Bn0 (un )            Bm0 (v0)  ⋅⋅⋅  Bm0 (vm)
F  = ||    ..             ..   || ,  G =  ||    ..             ..   ||
     (   n.           n .   )         (   m.           m .   )
       B n(u0)  ⋅⋅⋅  Bn (un )            Bm (v0)  ⋅⋅⋅  Bm (vm)

il problema può essere rappresentato in forma matriciale come

  T
F  BG  =  P

Patch triangolari di Bézeir

L’idea alla base delle patch triangolari è quella di usare una combinazioni baricentrica di coordinate come parametri per muoversi su una superficie. In particolare in questo caso si considera come dominio un triangolo non degenere T,di vertici ABC; i punti dell’area sono rappresentabili come combinazione baricentrica dei vertici:

P ∈ T,   P  = uA +  vB + wC,    u + v + w =  1

e la superficie come una funzione:

X  : T → E3

Coordinate baricentriche

Le coordinate baricentriche descritte sopra sono in relazione biunivoca con quelle cartesiane. Si ha:

(  )    (             ) (  )
  x       xA   xB  xC     u
|( y|)  = |( yA   yB  yC |) |( v|)
  1        1   1    1     w
        ◟------◝◜------◞
               T

Affinchè la relazione sia biunivoca (ovvero il sistema ha soluzione unica) se e solo se la matrice T è non singolare, ovvero il triangolo ABC non è degenere.

Polinomi di Bernstein generalizzati

I polinomi di Bernstein possono essere generalizzati alle coordinate baricentriche. Per comodità si utilizza la seguente notazione:

Definizione 5.5 (polinomio di Bernstein generalizzato). Si definisce polinomio di Bernstein generalizzato il polinomio:

  n      n!  I
B I(μ) = I!μ

Tale polinomio è bivariato e di grado n, infatti μI = uivjwk e i + j + k = n.
Fissare |I| = n riduce il numero di indici distinti a (n + 1)(n + 2)2.

Proprietà

Non negatività Tutti i fattori sono positivi o nulli, e la proprità è banalmente soddisfatta.

Partizione dell’unità Vale che:

 ∑
     Bn (μ ) ≡ 1,  ∀μ ∈  T
|I|=n  I

Dimostrazione. si ha infatti che:

1 = 1n = (u + v + w)n = (u + (v + w))n
= i=0n(  )
  n
  iui(v + w)ni
= i=0n(  )
  n
  iui j=0ni(     )
 n −  i
   jvjw◜--◞◟---◝
n − i − k  k
= i=0n j=0ni(  )
 n
 i(     )
  n − i
   juivjwk
= i=0n j=0ni n!
-----
i!j!k!uivjwk
= |I|=nn!
I!μI
= BIn(μ)
__

Linear Precision Si può dimostrare che vale:

μ = ∑   -IBn (μ)
    |I|=nn   I

la dimostrazione è componente per componente e si riconduce direttamente alla proprietà analoga già dimostrata nel caso monovariato.

Patch triangolari

Ora è possibile dare una definizione più rigorosa delle patch triangolari di Bézier.

Definizione 5.6 (Patch triangolare di Bézier). Dato un dominio triangolare T, una patch triangolare di Bézeire di grado n è una funzione X : T E3 del tipo:

        ∑
X (μ ) =     bIBn (μ)
        |I|=n     I

in cui bI E3 sono chiamati punti di controllo.

Proprietà

Comportamento ai bordi Lungo uno dei bordi (ovvero quando uno dei tre parametri in μ è nullo si ha:

X(  )
 u
|(v |)
 0 = |I|=n
k=0bIBIn(  )
 u
|(v |)
  0
= i=0nb (i,ni,0)----n!-----
(n − i)!i!0!uivniw0
= i=0nb (i,ni,0) (n)
    uivn−iw0
◟i---◝◜-----◞Bin(n), v=1u
ovvero lungo i bordi si ha una curva di Bézier. Gli altri casi sono analoghi.

Controllo pseudolocale Spostando un punto di controllo:

˜b =  b + δb
 I    I

si ha:

˜X (μ) = X (μ) + δbBnI (μ)

ovvero come nel caso delle curve di Bézier la modifica di un punto di controllo ha effetti su tutta la curva, in maniera proporzionale al valore del polinomio di Bernstein corrispondente.

End-point interpolation

Ai vertici del triangolo si ha:

X(1 )
|  |
(0 )
 0 = |Ik|==n0bIBIn i=0nb (i,0,0)(1)
| |
(0)
 0 = |Ij|==n0
k=0bIBIn(1)
| |
(0)
 0
= i=nnb (i,0,0)B(i,0,0)n(1 )
|  |
(0 )
 0
= b(n,0,0) n!
n!0!0!-1nv0w0 = b (n,0,0)
La dimostrazione per gli altri due casi è analoga.

Forma ricorsiva

I polinomi di Bérnstein generalizzati posso essere espressi in forma ricorsiva:

  n          n−1          n−1          n−1
B I(μ)† = uB I−e1(μ) + vBI− e2(μ) + wB I−e3(μ)
(5.1)

in cui con e1,e2,e3 si indicano i versori unitari lungo le direzioni u,v,w Infatti:

BIe1n1(μ) =  (n − 1)!
-----------
(i − 1)!j!k!ui1vjwk
BIe2n1(μ) =  (n − 1)!
-----------
(j − 1)!i!k!uivj1wk
BIe3n1(μ) = -(n-−-1)!--
(k − 1)!i!j!uivjwk1
e svolgendo la somma (5.1) si ottiene:
[ 1     1    1]        (n − 1)!                  n!
  ---+ ---+ --  ----------------------uivjwk =  -----uivjwk =def BnI(μ)
  jk   ik   ij  (i − 1 )!(j − 1)!(k − 1)!         i!j!k!

Algoritmi

de Casteljau

Come nel caso delle patch quadrate di Bézeir, l’algoritmo di de Casteljau si definisce a partire dalla definizione ricorsiva del polinomi di Bernstein.
Si definiscono i punti di controllo al passo zeresimo:

b0=  bI  ∀ |I | = n
 I

La superficie è definita dai punti:

X(μ) = |I|=nbI0B In(μ)
= |I|=nbI0[uBn −1(μ ) + vBn −1 (μ) + wBn −1 (μ)]
    I−e1        I−e2         I−e3
= |J|=n1(ubJ+e10 + vb J+e20 + wb J+e30)B Jn1(μ)

e definendo:

bn = (ubn− 1 + vbn−1  + wbn− 1)
 J      J+e1     J+e2     J+e3

in generale la superficie può essere rappresentata come:

          ∑
X (μ ) =       brJBnJ−r(μ)
        |J|=n −r

i cui singoli punti sono quindi in:

         n
X (μ) = b(0,0,0)


: de Casteljau per patch triangolari

1function Curve = Bezier˙tripatch˙casteljau(b,u,v)
2Lu = length(u)
3Lv = length(v)
4
5for cu=1:Lu
6      tcurve = []
7      for cv=1:Lv
8         tcurve = [tcurve, tripatch˙point(b,u(cu),v(cv))]
9      end
10      Curve(:,:,cu) = tcurve
11end
12endfunction
13
14function P = tripatch˙point(b,cu,cv)
15[d,n,m] = size(b) //n,m must be the same!
16tb1=b
17tb2=b
18cw = 1-cu-cv
19for r=1:n-1
20      for cn=1:n-1-r+1
21         for cm=1:m-cn
22            tb2(:,cn,cm) = cw*tb1(:,cn,cm)+cu*tb1(:,cn+1,cm)+cv*tb1(:,cn,cm+1)
23         end
24      tb1=tb2
25      end
26end
27P = tb1(:,1,1)
28endfunction


PIC
PIC

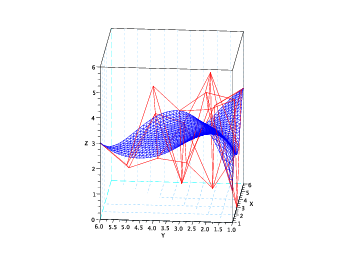

Figura 5.13: Esempio di patch di bezier triangolare, da due angolazioni diverse.



PIC
PIC

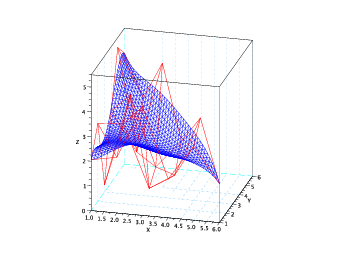

Figura 5.14: Esempio di patch di bezier triangolare, da due angolazioni diverse.


Degree-elevation

Data la superficie:

         ∑      n
X (μ) =      bIB I(μ ),   μ ∈ T
        |I|=n

la si vuole rappresentare con una patch di bezier di grado più elevato:

          ∑        n+1
Xe(μ ) =       cIBI   (μ) = X (μ),  μ ∈ T
        |I|=n+1

In quanto u + v + w = 1 si può scrivere:

X(μ) = |I|=nbIBIn(μ) = (u + v + w) |I|=nbIBIn(μ)
= |I|=nbI-n!--
i!j!k!ui+1vjwk + |I|=nbI--n!-
i!j!k!uivj+1wk + |I|=nbI--n!-
i!j!k!uivjwk+1
= |I|=nbIi-+-1-
n + 1(n-+-1)!-
(I + e1)!UI+e1 + |I|=nbIi +-1-
n + 1-(n-+--1)!
(I + e2)!UI+e2 + |I|=nbI-i +-1
n + 1(n-+-1)!-
(I + e3)!UI+e3
= |J|=n+1(  i             j            k       )
 ------bJ−e1 + -----bJ−e2 + -----bJ− e3
 n + 1         n + 1        n + 1BJn+1(μ)
= |J|=n+1cIBJn+1(μ)asd

Chiamando uivjwk = UI Considerato che (n+-1)!-
(I + e1)!UI+e1 = BI+e 1n+1 e così via

ovvero i coefficienti cI possono essere ricavati direttamente:

     (                                      )
         i            j            k
cI =   -----bJ−e1 + -----bJ− e2 + ------bJ−e3
       n + 1        n + 1        n + 1


: Degree elevation per patch triangolari

1function d = Bezier˙tripatch˙degelev(b)
2[dim,n,m] = size(b)
3d = hypermat([dim,n+1,m+1])
4
5
6
7for i=2:n
8      for j=2:n+2-i
9         k = (n-j+1-i+1)
10         d(1:3,i,j)=(1/(n))*((i-1)*b(1:3,i-1,j)+(j-1)*b(1:3,i,j-1)+(k)*b(1:3,i,j))
11      end
12end
13
14for j=2:n
15      k=n+1-1-j+1
16      d(1:3,1,j) = (1/(n)) * ((j-1)*b(1:3,1,j-1)+(k)*b(1:3,1,j))
17end
18
19for i=2:n
20      k=n+1-1-i+1
21      d(1:3,i,1) = (1/(n)) * ((i-1)*b(1:3,i-1,1)+(k)*b(1:3,i,1))
22end
23
24d(1:3,1,1) = b(1:3,1,1)
25d(1:3,n+1,1) = b(1:3,n,1)
26d(1:3,1,m+1) = b(1:3,1,m)
27
28endfunction


PIC
PIC

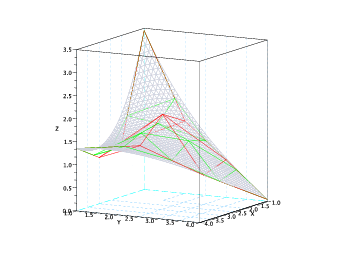

Figura 5.15: Esempio di degree elevation applicata ad una patch di bezier triangolare, da due angolazioni diverse.



PIC

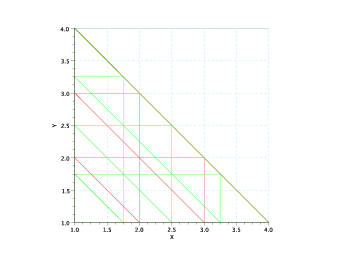

Figura 5.16: Esempio di degree elevation applicata ad una patch di bezier triangolare, su un griglia piana.


Appendice A
Codici

Qui sono riportati i codici troppo lunghi o non abbastanza importanti per essere interlacciati al testo.
Per provare i vari codici e sufficiente avviare scilab nella directory che contiene tutti gli script e lanciare uno qualsiasi degli script di esempio con il comando
  exec script.sci

All’inizio di ogni script di esempio, tutti denominati esempi˙*.sci, c’è una lista di selettori per selezionare quali figure si vogliono prodotte.

A.1 Bézier SPLINE: acquisizione punti condizionale e calcolo


: Acquisizione e calcolo Bézier spline C0

1exec glib.sci;
2xcol = [0:0.001:1];
3gcount=1;
4g = input(numero e grado curve? )
5
6po(:,:,1) = mouse˙input˙2d(g(2));
7plot(po(1,:,1),po(2,:,1),Color, [1/g(1),0.5,1-1/g(1)],LineStyle,--,Marker,o);
8handler=get(current˙axes);
9handler.isoview=on;handler.grid=[12,12];
10for i=1:g(1)-1
11po(:,:,i+1) = [po(:,size(po,2),i),mouse˙input˙2d(g(2)-1)];
12plot(po(1,:,i+1),po(2,:,i+1),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
13end
14
15scf(gcount);gcount=gcount+1;
16subplot(1,2,1)
17for i=1:g(1)
18 c(:,:,i) = Bezier˙casteljau(po(:,:,i),xcol);
19 plot(po(1,:,i),po(2,:,i),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
20plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
21end
22handler=get(current˙axes);
23handler.isoview=on;handler.grid=[12,12];
24subplot(1,2,2)
25for i=1:g(1)
26rpo = Bezier˙hodograph(po(:,:,i));
27c(:,:,i) = Bezier˙casteljau(rpo,xcol);
28plot(rpo(1,:),rpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
29plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
30end
31handler=get(current˙axes);
32handler.isoview=on;handler.grid=[12,12];

: Acquisizione e calcolo Bézier spline C1

1exec glib.sci;
2xcol = [0:0.001:1];
3gcount=1;
4g = input(numero e grado curve? )
5
6po(:,:,1) = mouse˙input˙2d(g(2));
7plot(po(1,:,1),po(2,:,1),Color,[1/g(1),0.5,1-1/g(1)],LineStyle,--,Marker,o);
8handler=get(current˙axes);
9handler.isoview=on;handler.grid=[12,12];
10for i=1:g(1)-1
11//tutte le curve hanno lo stesso grado, i coefficienti si semplificano
12tpo = [po(:,size(po,2),i),(2*po(:,size(po,2),i)-po(:,size(po,2)-1,i))];
13plot(tpo(1,:),tpo(2,:),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
14po(:,:,i+1)=[tpo,mouse˙input˙2d(g(2)-2)]
15plot(po(1,:,i+1),po(2,:,i+1),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
16end
17scf(gcount);gcount=gcount+1;
18subplot(1,2,1)
19for i=1:g(1)
20 c(:,:,i) = Bezier˙casteljau(po(:,:,i),xcol);
21 plot(po(1,:,i),po(2,:,i),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
22plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
23end
24handler=get(current˙axes);
25handler.isoview=on;handler.grid=[12,12];
26subplot(1,2,2)
27for i=1:g(1)
28rpo = Bezier˙hodograph(po(:,:,i));
29c(:,:,i) = Bezier˙casteljau(rpo,xcol);
30plot(rpo(1,:),rpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
31plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
32end
33handler=get(current˙axes);
34handler.isoview=on;handler.grid=[12,12];

: Acquisizione e calcolo Bézier spline C2

1exec glib.sci;
2xcol = [0:0.001:1];
3gcount=1;
4g = input(numero e grado curve? )
5
6po(:,:,1) = mouse˙input˙2d(g(2));
7plot(po(1,:,1),po(2,:,1),Color,[1/g(1),0.5,1-1/g(1)],LineStyle,--,Marker,o);
8handler=get(current˙axes);
9handler.isoview=on;handler.grid=[12,12];
10for i=1:g(1)-1
11//i coefficienti si semplificano se le curve hanno tutte lo stesso grado
12tpo = [po(:,size(po,2),i)]
13tpo = [tpo(:,1),(2*tpo(:,1)-po(:,size(po,2)-1,i))]
14tpo1 = -2*po(:,size(po,2)-1,i) + po(:,size(po,2)-2,i) +2*tpo(:,2)
15tpo = [tpo,tpo1]
16
17
18plot(tpo(1,:),tpo(2,:),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
19po(:,:,i+1)=[tpo,mouse˙input˙2d(g(2)-3)]
20plot(po(1,:,i+1),po(2,:,i+1),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
21end
22
23scf(gcount);gcount=gcount+1;
24subplot(1,3,1)
25for i=1:g(1)
26 c(:,:,i) = Bezier˙casteljau(po(:,:,i),xcol);
27 plot(po(1,:,i),po(2,:,i),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
28plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
29end
30handler=get(current˙axes);
31handler.isoview=on;handler.grid=[12,12];
32subplot(1,3,2)
33for i=1:g(1)
34rpo = Bezier˙hodograph(po(:,:,i));
35c(:,:,i) = Bezier˙casteljau(rpo,xcol);
36plot(rpo(1,:),rpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
37plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
38end
39handler=get(current˙axes);
40handler.isoview=on;handler.grid=[12,12];
41subplot(1,3,3)
42for i=1:g(1)
43rrpo = Bezier˙hodograph(Bezier˙hodograph(po(:,:,i)));
44c(:,:,i) = Bezier˙casteljau(rrpo,xcol);
45plot(rrpo(1,:),rrpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
46plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
47end
48handler=get(current˙axes);
49handler.isoview=on;handler.grid=[12,12];

: Acquisizione e calcolo Bézier spline G1

1exec glib.sci;
2xcol = [0:0.001:1];
3gcount=1;
4g = input(numero, grado, scala curve? )
5k = g(3)
6
7po(:,:,1) = mouse˙input˙2d(g(2));
8plot(po(1,:,1),po(2,:,1),Color,[1/g(1),0.5,1-1/g(1)],LineStyle,--,Marker,o);
9handler=get(current˙axes);
10handler.isoview=on;handler.grid=[12,12];
11for i=1:g(1)-1
12//tutte le curve hanno lo stesso grado, i coefficienti si semplificano
13tpo = [po(:,size(po,2),i),((k+1)*po(:,size(po,2),i)-po(:,size(po,2)-1,i))/k];
14
15plot(tpo(1,:),tpo(2,:),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
16po(:,:,i+1)=[tpo,mouse˙input˙2d(g(2)-2)]
17plot(po(1,:,i+1),po(2,:,i+1),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
18end
19
20scf(gcount);gcount=gcount+1;
21subplot(1,2,1)
22for i=1:g(1)
23 c(:,:,i) = Bezier˙casteljau(po(:,:,i),xcol);
24 plot(po(1,:,i),po(2,:,i),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
25plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
26end
27handler=get(current˙axes);
28handler.isoview=on;handler.grid=[12,12];
29subplot(1,2,2)
30for i=1:g(1)
31rpo = Bezier˙hodograph(po(:,:,i));
32c(:,:,i) = Bezier˙casteljau(rpo,xcol);
33plot(rpo(1,:),rpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
34plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
35if i¿1 then
36plot(k*c(1,:,i),k*c(2,:,i),Color,[i/g(1),0.7,(1-i/g(1))]);
37end
38end
39handler=get(current˙axes);
40handler.isoview=on;handler.grid=[12,12];

: Acquisizione e calcolo Bézier spline G2

1exec glib.sci;
2xcol = [0:0.001:1];
3gcount=1;
4g = input(numero, grado, scala1, scala2 curve? )
5k = g(3)
6s = g(4)
7
8po(:,:,1) = mouse˙input˙2d(g(2));
9plot(po(1,:,1),po(2,:,1),Color,[1/g(1),0.5,1-1/g(1)],LineStyle,--,Marker,o);
10handler=get(current˙axes);
11handler.isoview=on;handler.grid=[12,12];
12for i=1:g(1)-1
13//tutte le curve hanno lo stesso grado, i coefficienti si semplificano
14b1 = ((k+1)*po(:,size(po,2),i)-po(:,size(po,2)-1,i))/k
15b2=((-s+1)*po(:,size(po,2),i)-2*po(:,size(po,2)-1,i)+po(:,size(po,2)-2,i)+2*s*b1)/s
16
17tpo = [po(:,size(po,2),i),b1,b2];
18
19plot(tpo(1,:),tpo(2,:),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
20po(:,:,i+1)=[tpo,mouse˙input˙2d(g(2)-3)]
21plot(po(1,:,i+1),po(2,:,i+1),Color,[(i+1)/g(1),0.5,1-(i+1)/g(1)],LineStyle,--,Marker,o);
22end
23
24scf(gcount);gcount=gcount+1;
25subplot(1,3,1)
26for i=1:g(1)
27 c(:,:,i) = Bezier˙casteljau(po(:,:,i),xcol);
28 plot(po(1,:,i),po(2,:,i),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
29plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
30end
31handler=get(current˙axes);
32handler.isoview=on;handler.grid=[12,12];
33subplot(1,3,2)
34for i=1:g(1)
35rpo = Bezier˙hodograph(po(:,:,i));
36c(:,:,i) = Bezier˙casteljau(rpo,xcol);
37plot(rpo(1,:),rpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
38plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
39if i¿1 then
40plot(k*c(1,:,i),k*c(2,:,i),Color,[i/g(1),0.7,i/g(1)]);
41end
42end
43handler=get(current˙axes);
44handler.isoview=on;handler.grid=[12,12];
45subplot(1,3,3)
46for i=1:g(1)
47rrpo = Bezier˙hodograph(Bezier˙hodograph(po(:,:,i)));
48c(:,:,i) = Bezier˙casteljau(rrpo,xcol);
49plot(rrpo(1,:),rrpo(2,:),Color,[(i)/g(1),0.5,1-(i)/g(1)],LineStyle,--,Marker,o);
50plot(c(1,:,i),c(2,:,i),Color,[i/g(1),0.5,1-i/g(1)]);
51if i¿1 then
52plot(s*c(1,:,i),s*c(2,:,i),Color,[i/g(1),0.7,i/g(1)]);
53end
54end
55handler=get(current˙axes);
56handler.isoview=on;handler.grid=[12,12];

A.2 Curve di Bézeir: esempi del testo


Listing:

1//ALMENO 5 PUNTI ALTRIMENTI CRASH SU DERIVATA 3!
2exec glib.sci;
3xcol = [0:0.001:1];
4gcount=1;
5
6//attiva disattiva grafici
7castel = 1;
8hodo = 1;
9td = 1;
10degelev = 1;
11subdiv = 1;
12ratbez = 1;
13coniche = 1;
14
15p = mouse˙input˙2d(input(Numero di punti? ));
16//CASTELJAU
17c = Bezier˙casteljau(p,xcol);
18if castel then
19scf(gcount);gcount=gcount+1;
20xtitle(de Casteljau)
21plot(p(1,:),p(2,:),ro-);
22plot(c(1,:),c(2,:),b-);
23handler=get(current˙axes);
24handler.isoview=on;handler.grid=[12,12];
25end
26//HODOGRAPH E CURVATURA
27pc1 = Bezier˙hodograph(p)
28pc2 = Bezier˙hodograph(pc1)
29c1 = Bezier˙casteljau(pc1,xcol);
30c2 = Bezier˙casteljau(pc2,xcol);
31curv = curvature(c1,c2);
32if hodo then
33scf(gcount);gcount=gcount+1;
34subplot(2,2,1);
35xtitle(de Casteljau)
36plot(p(1,:),p(2,:),ro-);
37plot(c(1,:),c(2,:),b-);
38handler=get(current˙axes);
39handler.isoview=on;handler.grid=[12,12];
40subplot(2,2,2);
41xtitle(Hodograph 1)
42plot(c1(1,:),c1(2,:),b-);
43plot(pc1(1,:),pc1(2,:),r-o);
44handler=get(current˙axes);
45handler.isoview=on;handler.grid=[12,12];
46subplot(2,2,3);
47xtitle(Hodograph 2);
48plot(c2(1,:),c2(2,:),b-);
49plot(pc2(1,:),pc2(2,:),r-o);
50handler=get(current˙axes);
51handler.isoview=on;handler.grid=[12,12];
52subplot(2,2,4);
53xtitle(Curvatura);
54plot(curv);
55handler=get(current˙axes);
56handler.isoview=on;handler.grid=[12,12];
57end
58//3d, CURVATURA E TORSIONE
59[d,n] = size(p);
60z = [0:(1/n):1];
61ptd = [p;z(1:n)];
62tdc = Bezier˙casteljau(ptd,xcol);
63ptdd = Bezier˙hodograph(ptd);
64ptddd = Bezier˙hodograph(ptdd);
65ptdddd = Bezier˙hodograph(ptddd);
66tdcd = Bezier˙casteljau(ptdd,xcol);
67tdcdd = Bezier˙casteljau(ptddd,xcol);
68tdcddd = Bezier˙casteljau(ptdddd,xcol);
69tor3d = torsione(tdcd,tdcdd,tdcddd);
70cur3d = curvature(tdcd,tdcdd);
71if td then
72scf(gcount);gcount=gcount+1;
73subplot(3,1,1);
74xtitle(3d de Casteljau);
75param3d(ptd(1,:),ptd(2,:),ptd(3,:),20,-20);
76handler = gce();
77handler.foreground=color(red) //red
78handler.mark˙mode=on //enable marks
79handler.mark˙size=1
80handler.mark˙foreground=color(red) //red marks
81handler.mark˙style=1 //cross
82param3d(tdc(1,:),tdc(2,:),tdc(3,:),20,-20);
83handler = gce();
84handler.foreground=color(blue) //blue
85handler=get(current˙axes);
86handler.isoview=on;handler.grid=[12,12];
87subplot(3,1,2);
88xtitle(Curvatura);
89plot(cur3d);
90handler=get(current˙axes);
91handler.isoview=on;handler.grid=[12,12];
92subplot(3,1,3);
93xtitle(Torsione);
94plot(tor3d);
95handler=get(current˙axes);
96handler.isoview=on;handler.grid=[12,12];
97end
98//Degree elevation
99pdegev1 = Bezier˙degelev(p);
100cdeg1 = Bezier˙casteljau(pdegev1,xcol);
101pdegev2 = Bezier˙degelev(pdegev1);
102cdeg2 = Bezier˙casteljau(pdegev2,xcol);
103if degelev then
104scf(gcount);gcount=gcount+1;
105xtitle(Degree elevation)
106subplot(1,2,1);
107plot(p(1,:),p(2,:),ro-);
108plot(c(1,:),c(2,:),b-);
109plot(pdegev1(1,:),pdegev1(2,:),go-);
110plot(cdeg1(1,:),cdeg1(2,:),b-);
111handler=get(current˙axes);
112handler.isoview=on;handler.grid=[12,12];
113subplot(1,2,2)
114plot(p(1,:),p(2,:),ro-);
115plot(c(1,:),c(2,:),b-);
116plot(pdegev2(1,:),pdegev2(2,:),mo-);
117plot(pdegev1(1,:),pdegev1(2,:),go--);
118plot(cdeg2(1,:),cdeg2(2,:),b-);
119handler=get(current˙axes);
120handler.isoview=on;handler.grid=[12,12];
121end
122//subdivision
123[psub1,psub2] = Bezier˙subdiv(p,0.5);
124csub1 = Bezier˙casteljau(psub1,xcol);
125csub2 = Bezier˙casteljau(psub2,xcol);
126if subdiv then
127scf(gcount);gcount=gcount+1;
128xtitle(Subdivision);
129plot(p(1,:),p(2,:),ro-);
130plot(c(1,:),c(2,:),b-);
131plot(psub1(1,:),psub1(2,:),go-);
132plot(psub2(1,:),psub2(2,:),co-);
133plot(csub1(1,:),csub1(2,:),g--);
134plot(csub2(1,:),csub2(2,:),c--);
135handler=get(current˙axes);
136handler.isoview=on;handler.grid=[12,12];
137end
138//rational bezier
139beta0 = ones(1,size(p,2));
140if pmodulo(size(p,2),2)==1 then
141n=(size(p,2)+1)/2;
142beta1 = [[1:1:n],[n-1:-1:1]];
143beta2 = [[1:1:1*n],[1*(n-1):-1:1]]^4;
144else
145n=size(p,2)/2;
146beta1 = [[1:1:n],[n:-1:1]];
147beta2 = [[1:1:n],[(n):-1:1]]^2;
148end
149beta2c = beta2^-1
150beta3 = [1:1:size(p,2)]^4;
151beta3c = beta3^-1;
152rb0 = RATBezier˙casteljau(p,beta0,xcol);
153rb1 = RATBezier˙casteljau(p,beta1,xcol);
154rb2 = RATBezier˙casteljau(p,beta2,xcol);
155rbc2 = RATBezier˙casteljau(p,beta2c,xcol);
156rb3 = RATBezier˙casteljau(p,beta3,xcol);
157rbc3 = RATBezier˙casteljau(p,beta3c,xcol);
158if ratbez then
159scf(gcount);gcount=gcount+1;
160xtitle(Bezier razionali)
161subplot(2,2,1)
162xtitle(Razionale pesi omogenei - normale 1 2 3 2 1)
163plot(p(1,:),p(2,:),ro-);
164plot(c(1,:),c(2,:),b-);
165plot(rb0(1,:),rb0(2,:),k-);
166handler=get(current˙axes);
167handler.isoview=on;handler.grid=[12,12];
168subplot(2,2,2)
169xtitle(modifica pesi 1)
170plot(p(1,:),p(2,:),ro-);
171plot(c(1,:),c(2,:),b-);
172plot(rb1(1,:),rb1(2,:),m-);
173handler=get(current˙axes);
174handler.isoview=on;handler.grid=[12,12];
175subplot(2,2,3)
176xtitle(modifica pesi 2: esponenziale (g) e reciproco (k))
177plot(p(1,:),p(2,:),ro-);
178plot(c(1,:),c(2,:),b-);
179plot(rb1(1,:),rb1(2,:),m--);
180plot(rb2(1,:),rb2(2,:),g-);
181plot(rbc2(1,:),rbc2(2,:),k-);
182handler=get(current˙axes);
183handler.isoview=on;handler.grid=[12,12];
184subplot(2,2,4)
185xtitle(modifica pesi 3: asimmetrici exp (1 2 3 ... size(p))^4 e reciproco)
186plot(p(1,:),p(2,:),ro-);
187plot(c(1,:),c(2,:),b-);
188plot(rb2(1,:),rb2(2,:),g--);
189plot(rb1(1,:),rb1(2,:),m--);
190plot(rb3(1,:),rb3(2,:),r-);
191plot(rbc3(1,:),rbc3(2,:),k-);
192handler=get(current˙axes);
193handler.isoview=on;handler.grid=[12,12];
194end
195
196pc = [-1,0,1;1,-1,1];
197ellipse1 = RATBezier˙coniche(pc,0.5,xcol);
198ellipse2 = RATBezier˙coniche(pc,-0.5,xcol);
199parabola = RATBezier˙coniche(pc,1,xcol);
200iperbole = RATBezier˙coniche(pc,3,xcol);
201pc2 = [.5,0,1;1,0,.5];
202circ1 = RATBezier˙coniche(pc2,0.5,xcol);
203circ2 = RATBezier˙coniche(pc2,-0.5,xcol);
204if coniche then
205scf(gcount);gcount=gcount+1;
206subplot(2,2,1)
207xtitle(ellisse, beta = 0.5 (g), -0.5 (m))
208plot(pc(1,:),pc(2,:),ro-);
209plot(ellipse1(1,:),ellipse1(2,:),g);
210plot(ellipse2(1,:),ellipse2(2,:),m);
211handler=get(current˙axes);
212handler.isoview=on;handler.grid=[12,12];
213subplot(2,2,2)
214xtitle(parabola, beta = 1, x^2 (c--))
215plot(pc(1,:),pc(2,:),ro-);
216plot(parabola(1,:),parabola(2,:),b);
217plot(xcol,xcol^2,c--);
218handler=get(current˙axes);
219handler.isoview=on;handler.grid=[12,12];
220subplot(2,2,4)
221xtitle(iperbole beta = 3)
222plot(pc(1,:),pc(2,:),ro-);
223plot(iperbole(1,:),iperbole(2,:),b);
224handler=get(current˙axes);
225handler.isoview=on;handler.grid=[12,12];
226subplot(2,2,3)
227xtitle(ellisse 2)
228plot(pc2(1,:),pc2(2,:),ro-);
229plot(circ1(1,:),circ1(2,:),g);
230plot(circ2(1,:),circ2(2,:),m);
231handler=get(current˙axes);
232handler.isoview=on;handler.grid=[12,12];
233end

: Disegno della base di Bernstein

1function somma=Bezier˙plot˙base(n,t)
2somma = []
3for i=0:n
4      c = exp ( gammaln ( n +1) - gammaln ( i +1) - gammaln (n - i +1))
5      curva = c*(t^i’.*(1-t)^(n-i)’)
6      somma = somma+curva
7      plot(t,curva,Color,[i/n,0.5,1-i/n]);
8      handler=get(current˙axes);
9      handler.isoview=on;handler.grid=[12,12];
10end
11endfunction

A.3 Curve BSpline: esempi del testo


Listing:

1exec glib.sci;
2gcount=1;
3
4fig˙noep=1;
5fig˙ep=1;
6fig˙mult=1;
7fig˙norm=1;
8fig˙closed=1;
9fig˙knotins=1;
10fig˙rat=1;
11fig˙circ=1;
12
13k = input(Grado Spline? );
14b = mouse˙input˙2d(input(Numero di punti? ));
15[d,np]=size(b);
16
17T=zeros(k,1)’;
18for i=k+1:np
19  T=[T,(T(i-1)+1)];
20end
21T=[T,(ones(k,1)’*(T(np)+1))];
22
23Tnoep = [0:1:(k+np-1)];
24
25Tmult=zeros(k,1)’;
26for i=k+1:floor(np/2)
27  Tmult=[Tmult,(Tmult(i-1)+1)];
28end
29Tmult=[Tmult,(ones(k-1,1)’*(Tmult(floor(np/2))+1))];
30for i=floor(np/2)+k:np
31  Tmult=[Tmult,(Tmult(i-1)+1)];
32end
33Tmult=[Tmult,(ones(k,1)’*(Tmult(np)+1))];
34
35Cnoep = Bspline˙deboor(k,Tnoep,b,[k-1:0.01:np]);
36Cep = Bspline˙deboor(k,T,b,[T(1):0.01:T(length(T))]);
37Cmult = Bspline˙deboor(k,Tmult,b,[0:0.01:Tmult(length(Tmult))]);
38
39if fig˙noep then
40scf(gcount);gcount=gcount+1;
41plot(b(1,:),b(2,:),ro-);
42handler=get(current˙axes);
43handler.isoview=on;handler.grid=[12,12];
44plot(Cnoep(1,:),Cnoep(2,:),b-);
45handler=get(current˙axes);
46handler.isoview=on;handler.grid=[12,12];
47xtitle(Bspline senza endpoint interpolation)
48end
49
50if fig˙ep then
51scf(gcount);gcount=gcount+1;
52plot(b(1,:),b(2,:),ro-);
53handler=get(current˙axes);
54handler.isoview=on;handler.grid=[12,12];
55plot(Cep(1,:),Cep(2,:),b-);
56handler=get(current˙axes);
57handler.isoview=on;handler.grid=[12,12];
58xtitle(Bspline con endpoint interpolation)
59end
60
61if fig˙mult then
62scf(gcount);gcount=gcount+1;
63plot(b(1,:),b(2,:),ro-);
64handler=get(current˙axes);
65handler.isoview=on;handler.grid=[12,12];
66plot(Cep(1,:),Cep(2,:),c--);
67handler=get(current˙axes);
68handler.isoview=on;handler.grid=[12,12];
69plot(Cmult(1,:),Cmult(2,:),b-);
70handler=get(current˙axes);
71handler.isoview=on;handler.grid=[12,12];
72xtitle(Bspline con endpoint interpolation e nodo con molteplicità massima)
73end
74
75// Cepnorm = Bspline˙curve(k,T,b,[T(1):0.01:T(length(T))]);
76Cepnorm = Bspline˙deboor(k,T,b,[T(1):0.01:T(length(T))]);
77//Rimettere il normale!
78
79if fig˙norm then
80scf(gcount);gcount=gcount+1;
81plot(b(1,:),b(2,:),ro-);
82handler=get(current˙axes);
83handler.isoview=on;handler.grid=[12,12];
84plot(Cepnorm(1,:),Cepnorm(2,:),b-);
85handler=get(current˙axes);
86handler.isoview=on;handler.grid=[12,12];
87xtitle(Bspline con endpoint interpolation, algoritmo normale)
88// C = Bspline˙deboor(b,[0,0,0,1,1,1,2,2,2,3,3,3],3,[0:0.01:3]);
89end
90
91bclosed=b
92for i=1:k-1
93     bclosed=[bclosed,bclosed(:,i)]
94end
95
96Tclosed = [0:1:(k+size(bclosed,2)-1)];
97Cclosed = Bspline˙deboor(k,Tclosed,bclosed,[k-1:0.01:size(bclosed,2)]);
98
99if fig˙closed then
100scf(gcount);gcount=gcount+1;
101plot(bclosed(1,:),bclosed(2,:),ro-);
102handler=get(current˙axes);
103handler.isoview=on;handler.grid=[12,12];
104plot(Cclosed(1,:),Cclosed(2,:),b-);
105handler=get(current˙axes);
106handler.isoview=on;handler.grid=[12,12];
107xtitle(Bspline chiusa)
108// C = Bspline˙deboor(b,[0,0,0,1,1,1,2,2,2,3,3,3],3,[0:0.01:3]);
109end
110
111nb=b; nT=T;
112for i=1:length(T)-1
113      if T(i)˜=T(i+1) then
114         [nb,nT] = Bspline˙knotins(k,nT,nb,((T(i)+T(i+1))/2));
115      end
116end
117
118Cknotins = Bspline˙deboor(k,nT,nb,[nT(1):0.01:nT(length(nT))]);
119
120if fig˙knotins then
121scf(gcount);gcount=gcount+1;
122plot(b(1,:),b(2,:),ro-);
123handler=get(current˙axes);
124handler.isoview=on;handler.grid=[12,12];
125plot(Cep(1,:),Cep(2,:),b-);
126handler=get(current˙axes);
127handler.isoview=on;handler.grid=[12,12];
128plot(nb(1,:),nb(2,:),go-);
129handler=get(current˙axes);
130handler.isoview=on;handler.grid=[12,12];
131plot(Cknotins(1,:),Cknotins(2,:),c--);
132handler=get(current˙axes);
133handler.isoview=on;handler.grid=[12,12];
134xtitle(Bspline knot insertion)
135end
136
137
138beta1 = ones(np,1)
139beta2 = ones(np,1)’*np
140
141beta1(floor(np/2))=beta1(floor(np/2))+np-1
142beta2(floor(np/2))=beta2(floor(np/2))-np+1
143
144Crat1 = Bspline˙rational(k,T,b,beta1,[T(1):0.01:T(length(T))]);
145Crat2 = Bspline˙rational(k,T,b,beta2,[T(1):0.01:T(length(T))]);
146
147if fig˙rat then
148scf(gcount);gcount=gcount+1;
149plot(b(1,:),b(2,:),ro-);
150handler=get(current˙axes);
151handler.isoview=on;handler.grid=[12,12];
152plot(Cep(1,:),Cep(2,:),b-);
153handler=get(current˙axes);
154handler.isoview=on;handler.grid=[12,12];
155plot(Crat1(1,:),Crat1(2,:),c-);
156handler=get(current˙axes);
157handler.isoview=on;handler.grid=[12,12];
158plot(Crat2(1,:),Crat2(2,:),g-);
159handler=get(current˙axes);
160handler.isoview=on;handler.grid=[12,12];
161end
162
163Tcirc = [0,0,0,1/4,1/4,1/2,1/2,3/4,3/4,1,1,1];
164betacirc = [sqrt(2),1,sqrt(2),1,sqrt(2),1,sqrt(2),1,sqrt(2)];
165bcirc = [[1;0],[1;1],[0;1],[-1;1],[-1;0],[-1;-1],[0;-1],[1;-1],[1;0]];
166Circ = Bspline˙rational(3,Tcirc,bcirc,betacirc,[0:0.01:1]);
167
168if fig˙circ then
169scf(gcount);gcount=gcount+1;
170plot(bcirc(1,:),bcirc(2,:),ro-);
171plot(bcirc(1,:)*1.2,bcirc(2,:)*-2,--);
172handler=get(current˙axes);
173handler.isoview=on;handler.grid=[12,12];
174plot(Circ(1,:),Circ(2,:),b);
175handler=get(current˙axes);
176handler.isoview=on;handler.grid=[12,12];
177end

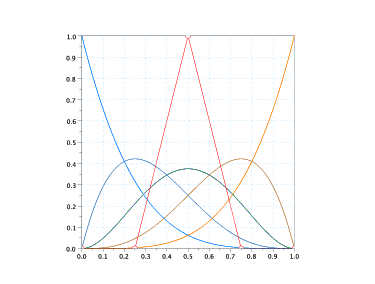

: Disegno della base delle bspline

1function base = Bspline˙plot˙base(k,T,t)
2lt = length(t)
3lT = length(T)
4
5base = []
6for p=1:lt
7      for i=1:lT-k
8      base(1,p,i) = t(p)
9      base(2,p,i) = Bspline˙base(i,k,T,t(p))
10      end
11end
12
13for i=1:lT-k
14plot(base(1,:,i),base(2,:,i),Color,[(i/(lT-k)),0.5,(i/(lT-k))])
15end
16plot(base(1,:,1),(sum(base(2,:,:),3)),r)
17plot(0,1.1)
18handler=get(current˙axes);
19handler.isoview=off;handler.grid=[12,12];
20endfunction

A.4 Interpolazione: esempi del testo


Listing:

1exec glib.sci;
2gcount=1;
3
4fig˙param=1
5fig˙fmill=1
6fig˙bessel=1
7// fig˙fmillvsbessel=1
8fig˙c2˙nat=1
9fig˙c2˙nat˙hodo=1
10fig˙c2˙nak=1
11fig˙c2˙nak˙hodo=1
12fig˙c2˙periodic=1
13fig˙c2˙periodic˙hodo=1
14fig˙c2˙3d=1
15fig˙c2˙nu˙nat=1
16fig˙c2˙nu˙closed=1
17
18b = mouse˙input˙2d(input(Numero di punti? ));
19[d,np]=size(b);
20
21// w = [(b(:,2:np)-b(:,1:np-1))]
22w=ones(d,np)
23C˙unif = Interp˙c1(b,w,I˙par˙unif(b),500);
24C˙cl = Interp˙c1(b,w,I˙par˙cl(b),500);
25C˙ce = Interp˙c1(b,w,I˙par˙centrip(b),500);
26
27if fig˙param then
28scf(gcount);gcount=gcount+1;
29subplot(2,2,1)
30plot(b(1,:),b(2,:),ro-);
31handler=get(current˙axes);
32handler.isoview=on;handler.grid=[12,12];
33plot(C˙unif(1,:),C˙unif(2,:),b-);
34handler=get(current˙axes);
35handler.isoview=on;handler.grid=[12,12];
36xtitle(Parametrizzazione uniforme)
37subplot(2,2,2)
38plot(b(1,:),b(2,:),ro-);
39handler=get(current˙axes);
40handler.isoview=on;handler.grid=[12,12];
41plot(C˙cl(1,:),C˙cl(2,:),c-);
42handler=get(current˙axes);
43handler.isoview=on;handler.grid=[12,12];
44xtitle(Parametrizzazione chord length)
45subplot(2,2,3)
46plot(b(1,:),b(2,:),ro-);
47handler=get(current˙axes);
48handler.isoview=on;handler.grid=[12,12];
49plot(C˙ce(1,:),C˙ce(2,:),m-);
50handler=get(current˙axes);
51handler.isoview=on;handler.grid=[12,12];
52xtitle(Parametrizzazione centripeta)
53subplot(2,2,4)
54plot(b(1,:),b(2,:),ro-);
55handler=get(current˙axes);
56handler.isoview=on;handler.grid=[12,12];
57plot(C˙unif(1,:),C˙unif(2,:),b-);
58plot(C˙cl(1,:),C˙cl(2,:),c-);
59plot(C˙ce(1,:),C˙ce(2,:),m-);
60handler=get(current˙axes);
61handler.isoview=on;handler.grid=[12,12];
62xtitle(Parametrizzazioni a confronto)
63end
64
65C˙unif˙fmill = Interp˙c1(b, I˙tang˙fmill(b,I˙par˙unif(b)),I˙par˙unif(b),500);
66C˙cl˙fmill = Interp˙c1(b, I˙tang˙fmill(b,I˙par˙cl(b)),I˙par˙cl(b),500);
67C˙ce˙fmill = Interp˙c1(b, I˙tang˙fmill(b,I˙par˙centrip(b)),I˙par˙centrip(b),500);
68if fig˙fmill then
69scf(gcount);gcount=gcount+1;
70xtitle(fmill)
71subplot(2,2,1)
72plot(b(1,:),b(2,:),ro-);
73handler=get(current˙axes);
74handler.isoview=on;handler.grid=[12,12];
75plot(C˙unif˙fmill(1,:),C˙unif˙fmill(2,:),b-);
76handler=get(current˙axes);
77handler.isoview=on;handler.grid=[12,12];
78xtitle(Parametrizzazione uniforme)
79subplot(2,2,2)
80plot(b(1,:),b(2,:),ro-);
81handler=get(current˙axes);
82handler.isoview=on;handler.grid=[12,12];
83plot(C˙cl˙fmill(1,:),C˙cl˙fmill(2,:),c-);
84handler=get(current˙axes);
85handler.isoview=on;handler.grid=[12,12];
86xtitle(Parametrizzazione chord length)
87subplot(2,2,3)
88plot(b(1,:),b(2,:),ro-);
89handler=get(current˙axes);
90handler.isoview=on;handler.grid=[12,12];
91plot(C˙ce˙fmill(1,:),C˙ce˙fmill(2,:),m-);
92handler=get(current˙axes);
93handler.isoview=on;handler.grid=[12,12];
94xtitle(Parametrizzazione centripeta)
95subplot(2,2,4)
96plot(b(1,:),b(2,:),ro-);
97handler=get(current˙axes);
98handler.isoview=on;handler.grid=[12,12];
99plot(C˙unif˙fmill(1,:),C˙unif˙fmill(2,:),b-);
100plot(C˙cl˙fmill(1,:),C˙cl˙fmill(2,:),c-);
101plot(C˙ce˙fmill(1,:),C˙ce˙fmill(2,:),m-);
102handler=get(current˙axes);
103handler.isoview=on;handler.grid=[12,12];
104xtitle(Parametrizzazioni a confronto)
105end
106
107C˙unif˙bessel = Interp˙c1(b, I˙tang˙bessel(b,I˙par˙unif(b)),I˙par˙unif(b),500);
108C˙cl˙bessel = Interp˙c1(b, I˙tang˙bessel(b,I˙par˙cl(b)),I˙par˙cl(b),500);
109C˙ce˙bessel = Interp˙c1(b, I˙tang˙bessel(b,I˙par˙centrip(b)),I˙par˙centrip(b),500);
110if fig˙bessel then
111scf(gcount);gcount=gcount+1;
112xtitle(bessel)
113subplot(2,2,1)
114plot(b(1,:),b(2,:),ro-);
115handler=get(current˙axes);
116handler.isoview=on;handler.grid=[12,12];
117plot(C˙unif˙bessel(1,:),C˙unif˙bessel(2,:),b-);
118handler=get(current˙axes);
119handler.isoview=on;handler.grid=[12,12];
120xtitle(Parametrizzazione uniforme)
121subplot(2,2,2)
122plot(b(1,:),b(2,:),ro-);
123handler=get(current˙axes);
124handler.isoview=on;handler.grid=[12,12];
125plot(C˙cl˙bessel(1,:),C˙cl˙bessel(2,:),c-);
126handler=get(current˙axes);
127handler.isoview=on;handler.grid=[12,12];
128xtitle(Parametrizzazione chord length)
129subplot(2,2,3)
130plot(b(1,:),b(2,:),ro-);
131handler=get(current˙axes);
132handler.isoview=on;handler.grid=[12,12];
133plot(C˙ce˙bessel(1,:),C˙ce˙bessel(2,:),m-);
134handler=get(current˙axes);
135handler.isoview=on;handler.grid=[12,12];
136xtitle(Parametrizzazione centripeta)
137subplot(2,2,4)
138plot(b(1,:),b(2,:),ro-);
139handler=get(current˙axes);
140handler.isoview=on;handler.grid=[12,12];
141plot(C˙unif˙bessel(1,:),C˙unif˙bessel(2,:),b-);
142plot(C˙cl˙bessel(1,:),C˙cl˙bessel(2,:),c-);
143plot(C˙ce˙bessel(1,:),C˙ce˙bessel(2,:),m-);
144handler=get(current˙axes);
145handler.isoview=on;handler.grid=[12,12];
146xtitle(Parametrizzazioni a confronto)
147end
148
149[C˙unif˙c2˙nat,h1˙c2˙nat,h2˙c2˙nat] = Interp˙c1(b, I˙tang˙c2˙nat(b,I˙par˙unif(b)),I˙par˙unif(b),500);
150[C˙cl˙c2˙nat,h1˙c2˙cl,h2˙c2˙cl] = Interp˙c1(b, I˙tang˙c2˙nat(b,I˙par˙cl(b)),I˙par˙cl(b),500);
151[C˙ce˙c2˙nat,h1˙c2˙ce,h2˙c2˙ce] = Interp˙c1(b, I˙tang˙c2˙nat(b,I˙par˙centrip(b)),I˙par˙centrip(b),500);
152if fig˙c2˙nat then
153scf(gcount);gcount=gcount+1;
154xtitle(c2˙nat)
155subplot(2,2,1)
156plot(b(1,:),b(2,:),ro-);
157handler=get(current˙axes);
158handler.isoview=on;handler.grid=[12,12];
159plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
160handler=get(current˙axes);
161handler.isoview=on;handler.grid=[12,12];
162xtitle(Parametrizzazione uniforme / natural spline)
163subplot(2,2,2)
164plot(b(1,:),b(2,:),ro-);
165handler=get(current˙axes);
166handler.isoview=on;handler.grid=[12,12];
167plot(C˙cl˙c2˙nat(1,:),C˙cl˙c2˙nat(2,:),c-);
168handler=get(current˙axes);
169handler.isoview=on;handler.grid=[12,12];
170xtitle(Parametrizzazione chord length)
171subplot(2,2,3)
172plot(b(1,:),b(2,:),ro-);
173handler=get(current˙axes);
174handler.isoview=on;handler.grid=[12,12];
175plot(C˙ce˙c2˙nat(1,:),C˙ce˙c2˙nat(2,:),m-);
176handler=get(current˙axes);
177handler.isoview=on;handler.grid=[12,12];
178xtitle(Parametrizzazione centripeta)
179subplot(2,2,4)
180plot(b(1,:),b(2,:),ro-);
181handler=get(current˙axes);
182handler.isoview=on;handler.grid=[12,12];
183plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
184plot(C˙cl˙c2˙nat(1,:),C˙cl˙c2˙nat(2,:),c-);
185plot(C˙ce˙c2˙nat(1,:),C˙ce˙c2˙nat(2,:),m-);
186handler=get(current˙axes);
187handler.isoview=on;handler.grid=[12,12];
188xtitle(Parametrizzazioni a confronto)
189end
190
191if fig˙c2˙nat˙hodo then
192scf(gcount);gcount=gcount+1;
193xtitle(c2˙nat)
194subplot(2,3,1)
195plot(h1˙c2˙nat(1,:),h1˙c2˙nat(2,:),b-);
196handler=get(current˙axes);
197handler.grid=[12,12];
198xtitle(Parametrizzazione uniforme / natural spline, hodograph 1)
199subplot(2,3,2)
200plot(h1˙c2˙cl(1,:),h1˙c2˙cl(2,:),c-);
201handler=get(current˙axes);
202handler.grid=[12,12];
203xtitle(Parametrizzazione chord length, hodograph 1)
204subplot(2,3,3)
205plot(h1˙c2˙ce(1,:),h1˙c2˙ce(2,:),m-);
206handler=get(current˙axes);
207handler.grid=[12,12];
208xtitle(Parametrizzazione centripeta, hodograoh 1)
209subplot(2,3,4)
210plot(h2˙c2˙nat(1,:),h2˙c2˙nat(2,:),b-);
211handler=get(current˙axes);
212handler.grid=[12,12];
213xtitle(Parametrizzazione uniforme, hodograph 2)
214subplot(2,3,5)
215plot(h2˙c2˙cl(1,:),h2˙c2˙cl(2,:),c-);
216handler=get(current˙axes);
217handler.grid=[12,12];
218xtitle(Parametrizzazione chord length, hodograph 2)
219subplot(2,3,6)
220plot(h2˙c2˙ce(1,:),h2˙c2˙ce(2,:),m-);
221handler=get(current˙axes);
222handler.grid=[12,12];
223xtitle(Parametrizzazione centripeta, hodograph 2)
224end
225
226
227[C˙unif˙c2˙nak,h1˙c2˙nak,h2˙c2˙nak] = Interp˙c1(b, I˙tang˙c2˙nak(b,I˙par˙unif(b)),I˙par˙unif(b),500);
228[C˙cl˙c2˙nak,h1˙c2˙cl,h2˙c2˙cl] = Interp˙c1(b, I˙tang˙c2˙nak(b,I˙par˙cl(b)),I˙par˙cl(b),500);
229[C˙ce˙c2˙nak,h1˙c2˙ce,h2˙c2˙ce] = Interp˙c1(b, I˙tang˙c2˙nak(b,I˙par˙centrip(b)),I˙par˙centrip(b),500);
230if fig˙c2˙nak then
231scf(gcount);gcount=gcount+1;
232xtitle(c2˙nak)
233subplot(2,2,1)
234plot(b(1,:),b(2,:),ro-);
235handler=get(current˙axes);
236handler.isoview=on;handler.grid=[12,12];
237plot(C˙unif˙c2˙nak(1,:),C˙unif˙c2˙nak(2,:),b-);
238handler=get(current˙axes);
239handler.isoview=on;handler.grid=[12,12];
240xtitle(Parametrizzazione uniforme  / not-a-knot)
241subplot(2,2,2)
242plot(b(1,:),b(2,:),ro-);
243handler=get(current˙axes);
244handler.isoview=on;handler.grid=[12,12];
245plot(C˙cl˙c2˙nak(1,:),C˙cl˙c2˙nak(2,:),c-);
246handler=get(current˙axes);
247handler.isoview=on;handler.grid=[12,12];
248xtitle(Parametrizzazione chord length)
249subplot(2,2,3)
250plot(b(1,:),b(2,:),ro-);
251handler=get(current˙axes);
252handler.isoview=on;handler.grid=[12,12];
253plot(C˙ce˙c2˙nak(1,:),C˙ce˙c2˙nak(2,:),m-);
254handler=get(current˙axes);
255handler.isoview=on;handler.grid=[12,12];
256xtitle(Parametrizzazione centripeta)
257subplot(2,2,4)
258plot(b(1,:),b(2,:),ro-);
259handler=get(current˙axes);
260handler.isoview=on;handler.grid=[12,12];
261plot(C˙unif˙c2˙nak(1,:),C˙unif˙c2˙nak(2,:),b-);
262plot(C˙cl˙c2˙nak(1,:),C˙cl˙c2˙nak(2,:),c-);
263plot(C˙ce˙c2˙nak(1,:),C˙ce˙c2˙nak(2,:),m-);
264handler=get(current˙axes);
265handler.isoview=on;handler.grid=[12,12];
266xtitle(Parametrizzazioni a confronto)
267end
268
269if fig˙c2˙nak˙hodo then
270scf(gcount);gcount=gcount+1;
271xtitle(c2˙nak)
272subplot(2,3,1)
273plot(h1˙c2˙nak(1,:),h1˙c2˙nak(2,:),b-);
274handler=get(current˙axes);
275handler.grid=[12,12];
276xtitle(Parametrizzazione uniforme /not-a-knot, hodograph 1)
277subplot(2,3,2)
278plot(h1˙c2˙cl(1,:),h1˙c2˙cl(2,:),c-);
279handler=get(current˙axes);
280handler.grid=[12,12];
281xtitle(Parametrizzazione chord length, hodograph 1)
282subplot(2,3,3)
283plot(h1˙c2˙ce(1,:),h1˙c2˙ce(2,:),m-);
284handler=get(current˙axes);
285handler.grid=[12,12];
286xtitle(Parametrizzazione centripeta, hodograoh 1)
287subplot(2,3,4)
288plot(h2˙c2˙nak(1,:),h2˙c2˙nak(2,:),b-);
289handler=get(current˙axes);
290handler.grid=[12,12];
291xtitle(Parametrizzazione uniforme, hodograph 2)
292subplot(2,3,5)
293plot(h2˙c2˙cl(1,:),h2˙c2˙cl(2,:),c-);
294handler=get(current˙axes);
295handler.grid=[12,12];
296xtitle(Parametrizzazione chord length, hodograph 2)
297subplot(2,3,6)
298plot(h2˙c2˙ce(1,:),h2˙c2˙ce(2,:),m-);
299handler=get(current˙axes);
300handler.grid=[12,12];
301xtitle(Parametrizzazione centripeta, hodograph 2)
302end
303
304[C˙unif˙c2˙periodic,h1˙c2˙periodic,h2˙c2˙periodic] = Interp˙c1(b, I˙tang˙c2˙periodic(b,I˙par˙unif(b)),I˙par˙unif(b),500);
305[C˙cl˙c2˙periodic,h1˙c2˙cl,h2˙c2˙cl] = Interp˙c1(b, I˙tang˙c2˙periodic(b,I˙par˙cl(b)),I˙par˙cl(b),500);
306[C˙ce˙c2˙periodic,h1˙c2˙ce,h2˙c2˙ce] = Interp˙c1(b, I˙tang˙c2˙periodic(b,I˙par˙centrip(b)),I˙par˙centrip(b),500);
307if fig˙c2˙periodic then
308scf(gcount);gcount=gcount+1;
309xtitle(c2˙periodic)
310subplot(2,2,1)
311plot(b(1,:),b(2,:),ro-);
312handler=get(current˙axes);
313handler.isoview=on;handler.grid=[12,12];
314plot(C˙unif˙c2˙periodic(1,:),C˙unif˙c2˙periodic(2,:),b-);
315plot(C˙unif˙c2˙periodic(1,:)+(b(1,np)-b(1,1)),C˙unif˙c2˙periodic(2,:)+(b(2,np)-b(2,1)),c-);
316plot(C˙unif˙c2˙periodic(1,:)-(b(1,np)-b(1,1)),C˙unif˙c2˙periodic(2,:)-(b(2,np)-b(2,1)),c-);
317handler=get(current˙axes);
318handler.isoview=on;handler.grid=[12,12];
319xtitle(Parametrizzazione uniforme  / periodica)
320subplot(2,2,2)
321plot(b(1,:),b(2,:),ro-);
322handler=get(current˙axes);
323handler.isoview=on;handler.grid=[12,12];
324plot(C˙cl˙c2˙periodic(1,:),C˙cl˙c2˙periodic(2,:),c-);
325plot(C˙cl˙c2˙periodic(1,:)+(b(1,np)-b(1,1)),C˙cl˙c2˙periodic(2,:)+(b(2,np)-b(2,1)),g-);
326plot(C˙cl˙c2˙periodic(1,:)-(b(1,np)-b(1,1)),C˙cl˙c2˙periodic(2,:)-(b(2,np)-b(2,1)),g-);
327handler=get(current˙axes);
328handler.isoview=on;handler.grid=[12,12];
329xtitle(Parametrizzazione chord length)
330subplot(2,2,3)
331plot(b(1,:),b(2,:),ro-);
332handler=get(current˙axes);
333handler.isoview=on;handler.grid=[12,12];
334plot(C˙ce˙c2˙periodic(1,:),C˙ce˙c2˙periodic(2,:),m-);
335plot(C˙ce˙c2˙periodic(1,:)+(b(1,np)-b(1,1)),C˙ce˙c2˙periodic(2,:)+(b(2,np)-b(2,1)),c-);
336plot(C˙ce˙c2˙periodic(1,:)-(b(1,np)-b(1,1)),C˙ce˙c2˙periodic(2,:)-(b(2,np)-b(2,1)),c-);
337handler=get(current˙axes);
338handler.isoview=on;handler.grid=[12,12];
339xtitle(Parametrizzazione centripeta)
340subplot(2,2,4)
341plot(b(1,:),b(2,:),ro-);
342handler=get(current˙axes);
343handler.isoview=on;handler.grid=[12,12];
344plot(C˙unif˙c2˙periodic(1,:),C˙unif˙c2˙periodic(2,:),b-);
345plot(C˙cl˙c2˙periodic(1,:),C˙cl˙c2˙periodic(2,:),c-);
346plot(C˙ce˙c2˙periodic(1,:),C˙ce˙c2˙periodic(2,:),m-);
347handler=get(current˙axes);
348handler.isoview=on;handler.grid=[12,12];
349xtitle(Parametrizzazioni a confronto)
350end
351
352if fig˙c2˙periodic˙hodo then
353scf(gcount);gcount=gcount+1;
354xtitle(c2˙periodic)
355subplot(2,3,1)
356plot(h1˙c2˙periodic(1,:),h1˙c2˙periodic(2,:),b-);
357handler=get(current˙axes);
358handler.grid=[12,12];
359xtitle(Parametrizzazione uniforme /not-a-knot, hodograph 1)
360subplot(2,3,2)
361plot(h1˙c2˙cl(1,:),h1˙c2˙cl(2,:),c-);
362handler=get(current˙axes);
363handler.grid=[12,12];
364xtitle(Parametrizzazione chord length, hodograph 1)
365subplot(2,3,3)
366plot(h1˙c2˙ce(1,:),h1˙c2˙ce(2,:),m-);
367handler=get(current˙axes);
368handler.grid=[12,12];
369xtitle(Parametrizzazione centripeta, hodograoh 1)
370subplot(2,3,4)
371plot(h2˙c2˙periodic(1,:),h2˙c2˙periodic(2,:),b-);
372handler=get(current˙axes);
373handler.grid=[12,12];
374xtitle(Parametrizzazione uniforme, hodograph 2)
375subplot(2,3,5)
376plot(h2˙c2˙cl(1,:),h2˙c2˙cl(2,:),c-);
377handler=get(current˙axes);
378handler.grid=[12,12];
379xtitle(Parametrizzazione chord length, hodograph 2)
380subplot(2,3,6)
381plot(h2˙c2˙ce(1,:),h2˙c2˙ce(2,:),m-);
382handler=get(current˙axes);
383handler.grid=[12,12];
384xtitle(Parametrizzazione centripeta, hodograph 2)
385end
386
387
388z = [0:(1/np):1];
389b3d = [b;z(1:np)];
390[C˙unif˙c2˙3d˙3d˙nat,h1˙c2˙nat,h2˙c2˙nat] = Interp˙c1(b3d, I˙tang˙c2˙nat(b3d,I˙par˙unif(b3d)),I˙par˙unif(b3d),500);
391[C˙unif˙c2˙3d˙nak,h1˙c2˙nak,h2˙c2˙nak] = Interp˙c1(b3d, I˙tang˙c2˙nak(b3d,I˙par˙unif(b3d)),I˙par˙unif(b3d),500);
392[C˙unif˙c2˙3d˙periodic,h1˙c2˙periodic,h2˙c2˙periodic] = Interp˙c1(b3d, I˙tang˙c2˙periodic(b3d,I˙par˙unif(b3d)),I˙par˙unif(b3d),500);
393
394if fig˙c2˙3d then
395scf(gcount);gcount=gcount+1;
396param3d(b3d(1,:),b3d(2,:),b3d(3,:),20,-20);
397handler = gce();
398handler.foreground=color(red) //red
399handler.mark˙mode=on //enable marks
400handler.mark˙size=1
401handler.mark˙foreground=color(red) //red marks
402handler.mark˙style=1 //cross
403param3d(C˙unif˙c2˙3d˙3d˙nat(1,:),C˙unif˙c2˙3d˙3d˙nat(2,:),C˙unif˙c2˙3d˙3d˙nat(3,:),20,-20);
404handler = gce();
405handler.foreground=color(blue) //blue
406handler=get(current˙axes);
407handler.isoview=on;handler.grid=[12,12];
408xtitle(3d spline naturale);
409
410scf(gcount);gcount=gcount+1;
411param3d(b3d(1,:),b3d(2,:),b3d(3,:),20,-20);
412handler = gce();
413handler.foreground=color(red) //red
414handler.mark˙mode=on //enable marks
415handler.mark˙size=1
416handler.mark˙foreground=color(red) //red marks
417handler.mark˙style=1 //cross
418param3d(C˙unif˙c2˙3d˙nak(1,:),C˙unif˙c2˙3d˙nak(2,:),C˙unif˙c2˙3d˙nak(3,:),20,-20);
419handler = gce();
420handler.foreground=color(blue) //blue
421handler=get(current˙axes);
422handler.isoview=on;handler.grid=[12,12];
423xtitle(3d spline not a knot);
424
425scf(gcount);gcount=gcount+1;
426param3d(b3d(1,:),b3d(2,:),b3d(3,:),20,-20);
427handler = gce();
428handler.foreground=color(red) //red
429handler.mark˙mode=on //enable marks
430handler.mark˙size=1
431handler.mark˙foreground=color(red) //red marks
432handler.mark˙style=1 //cross
433param3d(C˙unif˙c2˙3d˙periodic(1,:),C˙unif˙c2˙3d˙periodic(2,:),C˙unif˙c2˙3d˙periodic(3,:),20,-20);
434handler = gce();
435handler.foreground=color(blue) //blue
436handler=get(current˙axes);
437handler.isoview=on;handler.grid=[12,12];
438param3d(C˙unif˙c2˙3d˙periodic(1,:)+(b3d(1,np)-b3d(1,1)),C˙unif˙c2˙3d˙periodic(2,:)+(b3d(2,np)-b3d(2,1)),C˙unif˙c2˙3d˙periodic(3,:)+(b3d(3,np)-b3d(3,1)),20,-20);
439handler = gce();
440handler.foreground=color(blue) //blue
441handler=get(current˙axes);
442handler.isoview=on;handler.grid=[12,12];
443param3d(C˙unif˙c2˙3d˙periodic(1,:)-(b3d(1,np)-b3d(1,1)),C˙unif˙c2˙3d˙periodic(2,:)-(b3d(2,np)-b3d(2,1)),C˙unif˙c2˙3d˙periodic(3,:)-(b3d(3,np)-b3d(3,1)),20,-20);
444handler = gce();
445handler.foreground=color(blue) //blue
446handler=get(current˙axes);
447handler.isoview=on;handler.grid=[12,12];
448xtitle(3d spline periodica);
449end
450
451nu=[]
452nu1=[]
453nu2=[]
454for i=1:np
455nu(i)=0;
456nu1(i)=20;
457nu2(i)=200;
458end
459bclosed = [b,b(:,1)]
460
461[C˙unif˙c2˙nat,h1˙c2˙nat,h2˙c2˙nat] = Interp˙c1(b, I˙tang˙nu˙nat(b,I˙par˙unif(b),nu),I˙par˙unif(b),500);
462[C˙unif˙c2˙nat1,h1˙c2˙nat,h2˙c2˙nat1] = Interp˙c1(b, I˙tang˙nu˙nat(b,I˙par˙unif(b),nu1),I˙par˙unif(b),500);
463[C˙unif˙c2˙nat2,h1˙c2˙nat,h2˙c2˙nat2] = Interp˙c1(b, I˙tang˙nu˙nat(b,I˙par˙unif(b),nu2),I˙par˙unif(b),500);
464if fig˙c2˙nu˙nat then
465scf(gcount);gcount=gcount+1;
466xtitle(c2˙nat)
467subplot(2,2,1)
468plot(b(1,:),b(2,:),ro-);
469handler=get(current˙axes);
470handler.isoview=on;handler.grid=[12,12];
471plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
472handler=get(current˙axes);
473handler.isoview=on;handler.grid=[12,12];
474xtitle(Parametrizzazione uniforme / natural nu spline / nu(i)=0)
475subplot(2,2,2)
476plot(b(1,:),b(2,:),ro-);
477handler=get(current˙axes);
478handler.isoview=on;handler.grid=[12,12];
479plot(C˙unif˙c2˙nat1(1,:),C˙unif˙c2˙nat1(2,:),c-);
480handler=get(current˙axes);
481handler.isoview=on;handler.grid=[12,12];
482xtitle(nu(i)=20)
483subplot(2,2,3)
484plot(b(1,:),b(2,:),ro-);
485handler=get(current˙axes);
486handler.isoview=on;handler.grid=[12,12];
487plot(C˙unif˙c2˙nat2(1,:),C˙unif˙c2˙nat2(2,:),m-);
488handler=get(current˙axes);
489handler.isoview=on;handler.grid=[12,12];
490xtitle(nu(i)=200)
491subplot(2,2,4)
492plot(b(1,:),b(2,:),ro-);
493handler=get(current˙axes);
494handler.isoview=on;handler.grid=[12,12];
495plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
496plot(C˙unif˙c2˙nat1(1,:),C˙unif˙c2˙nat1(2,:),c-);
497plot(C˙unif˙c2˙nat2(1,:),C˙unif˙c2˙nat2(2,:),m-);
498handler=get(current˙axes);
499handler.isoview=on;handler.grid=[12,12];
500xtitle(Distribuzioni a confronto)
501end
502
503
504
505
506nu=[]
507nu1=[]
508nu2=[]
509for i=1:np
510nu(i)=0;
511nu1(i)=20;
512nu2(i)=200;
513end
514[C˙unif˙c2˙nat,h1˙c2˙nat,h2˙c2˙nat] = Interp˙c1(bclosed, I˙tang˙nu˙closed(bclosed,I˙par˙unif(bclosed),nu),I˙par˙unif(bclosed),500);
515[C˙unif˙c2˙nat1,h1˙c2˙nat,h2˙c2˙nat1] = Interp˙c1(bclosed, I˙tang˙nu˙closed(bclosed,I˙par˙unif(bclosed),nu1),I˙par˙unif(bclosed),500);
516[C˙unif˙c2˙nat2,h1˙c2˙nat,h2˙c2˙nat2] = Interp˙c1(bclosed, I˙tang˙nu˙closed(bclosed,I˙par˙unif(bclosed),nu2),I˙par˙unif(bclosed),500);
517if fig˙c2˙nu˙closed then
518scf(gcount);gcount=gcount+1;
519xtitle(c2˙nat)
520subplot(2,2,1)
521plot(bclosed(1,:),bclosed(2,:),ro-);
522handler=get(current˙axes);
523handler.isoview=on;handler.grid=[12,12];
524plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
525handler=get(current˙axes);
526handler.isoview=on;handler.grid=[12,12];
527xtitle(Parametrizzazione uniforme / natural nu spline / nu(i)=0)
528subplot(2,2,2)
529plot(bclosed(1,:),bclosed(2,:),ro-);
530handler=get(current˙axes);
531handler.isoview=on;handler.grid=[12,12];
532plot(C˙unif˙c2˙nat1(1,:),C˙unif˙c2˙nat1(2,:),c-);
533handler=get(current˙axes);
534handler.isoview=on;handler.grid=[12,12];
535xtitle(nu(i)=20)
536subplot(2,2,3)
537plot(bclosed(1,:),bclosed(2,:),ro-);
538handler=get(current˙axes);
539handler.isoview=on;handler.grid=[12,12];
540plot(C˙unif˙c2˙nat2(1,:),C˙unif˙c2˙nat2(2,:),m-);
541handler=get(current˙axes);
542handler.isoview=on;handler.grid=[12,12];
543xtitle(nu(i)=200)
544subplot(2,2,4)
545plot(bclosed(1,:),bclosed(2,:),ro-);
546handler=get(current˙axes);
547handler.isoview=on;handler.grid=[12,12];
548plot(C˙unif˙c2˙nat(1,:),C˙unif˙c2˙nat(2,:),b-);
549plot(C˙unif˙c2˙nat1(1,:),C˙unif˙c2˙nat1(2,:),c-);
550plot(C˙unif˙c2˙nat2(1,:),C˙unif˙c2˙nat2(2,:),m-);
551handler=get(current˙axes);
552handler.isoview=on;handler.grid=[12,12];
553xtitle(Distribuzioni a confronto)
554end

A.5 Superfici parametriche: esempi dal testo


Listing:

1exec glib.sci;
2gcount=1;
3
4fig˙sphere=0
5fig˙cone=0
6get˙input=0
7fig˙rot=0
8fig˙rig=0
9fig˙bez=0
10fig˙degelev=0
11fig˙subdiv=0
12fig˙subdiv2=0
13fig˙cast˙tri=0
14fig˙tri˙degelev=1
15
16
17Sx1 = [];
18Sy1 = [];
19Sz1 = [];
20for v=0:%pi/12:2*%pi
21      for u=-%pi/2:%pi/36:%pi/2
22         Sx1 = [Sx1, cos(u)*cos(v)];
23         Sy1 = [Sy1, cos(u)*sin(v)];
24         Sz1 = [Sz1, sin(u)];
25      end
26end
27
28Sx2 = [];
29Sy2 = [];
30Sz2 = [];
31for u=-%pi/2:%pi/12:%pi/2
32      for v=0:%pi/36:2*%pi
33         Sx2 = [Sx2, cos(u)*cos(v)];
34         Sy2 = [Sy2, cos(u)*sin(v)];
35         Sz2 = [Sz2, sin(u)];
36      end
37end
38
39if fig˙sphere then
40scf(gcount);gcount=gcount+1;
41param3d1(Sx1,Sy1,Sz1);
42handler = gce();
43// handler.foreground=color(’red’) //red
44handler.line˙mode=off
45handler.mark˙mode=on //enable marks
46// handler.mark˙size=1
47handler.mark˙foreground=color(blue) //red marks
48handler.mark˙style=0 //dot
49handler.mark˙size=0
50handler=get(current˙axes);
51handler.isoview=on;handler.grid=[12,12];
52scf(gcount);gcount=gcount+1;
53param3d1(Sx2,Sy2,Sz2);
54handler = gce();
55// handler.foreground=color(’red’) //red
56handler.line˙mode=off
57handler.mark˙mode=on //enable marks
58// handler.mark˙size=1
59handler.mark˙foreground=color(blue) //red marks
60handler.mark˙style=0 //dot
61handler.mark˙size=0
62handler=get(current˙axes);
63handler.isoview=on;handler.grid=[12,12];
64scf(gcount);gcount=gcount+1;
65param3d1(Sx2,Sy2,Sz2);
66handler = gce();
67// handler.foreground=color(’red’) //red
68handler.line˙mode=off
69handler.mark˙mode=on //enable marks
70// handler.mark˙size=1
71handler.mark˙foreground=color(blue) //red marks
72handler.mark˙style=0 //dot
73handler.mark˙size=0
74handler=get(current˙axes);
75handler.isoview=on;handler.grid=[12,12];
76param3d1(Sx1,Sy1,Sz1);
77handler = gce();
78// handler.foreground=color(’red’) //red
79handler.line˙mode=off
80handler.mark˙mode=on //enable marks
81// handler.mark˙size=1
82handler.mark˙foreground=color(blue) //red marks
83handler.mark˙style=0 //dot
84handler.mark˙size=0
85handler=get(current˙axes);
86handler.isoview=on;handler.grid=[12,12];
87scf(gcount);gcount=gcount+1;
88param3d1(Sx1,Sy1,Sz1);
89handler = gce();
90handler.foreground=color(blue) //red marks
91handler=get(current˙axes);
92handler.isoview=on;handler.grid=[12,12];
93param3d1(Sx2,Sy2,Sz2)
94handler = gce();
95handler.foreground=color(blue) //red marks
96handler=get(current˙axes);
97handler.isoview=on;handler.grid=[12,12];
98end
99
100Cx1 = [];
101Cy1 = [];
102Cz1 = [];
103for v=0:%pi/50:2*%pi
104      for u=-%pi/2:%pi/50:%pi/2
105         Cx1 = [Cx1, (u)*cos(v)];
106         Cy1 = [Cy1, (u)*sin(v)];
107         Cz1 = [Cz1, (u)];
108      end
109end
110
111
112if fig˙cone then
113scf(gcount);gcount=gcount+1;
114param3d1(Cx1,Cy1,Cz1)
115handler = gce();
116// handler.foreground=color(’red’) //red
117handler.line˙mode=off
118handler.mark˙mode=on //enable marks
119// handler.mark˙size=1
120handler.mark˙foreground=color(blue) //red marks
121handler.mark˙style=0 //dot
122handler.mark˙size=0
123handler=get(current˙axes);
124handler.isoview=on;handler.grid=[12,12];
125end
126
127if get˙input then
128p = mouse˙input˙2d(input(Numero di punti? ));
129else
130p = [[0,1];[1,0]]
131end
132//faster but wrong order for nice plot
133// Cu = Bezier˙casteljau(p,[0:0.02:1]);
134// Crx = []
135// Cry = []
136// Crz = []
137// for v=0:%pi/20:2*%pi
138//       Crx = [Crx, Cu(1,:)*cos(v)];
139//       Cry = [Cry, Cu(1,:)*sin(v)];
140//       Crz = [Crz, Cu(2,:)];
141// end
142
143Crx = [];
144Cry = [];
145Crz = [];
146for u=0:0.1:1
147      for v=0:%pi/10:2*%pi
148         Cu = Bezier˙casteljau(p,u);
149         Crx = [Crx, Cu(1,:)*cos(v)];
150         Cry = [Cry, Cu(1,:)*sin(v)];
151         Crz = [Crz, Cu(2,:)];
152      end
153end
154
155if fig˙rot then
156scf(gcount);gcount=gcount+1;
157param3d1(Crx,Cry,Crz);
158handler = gce();
159handler.foreground=color(blue) //red
160handler.line˙mode=on
161handler.mark˙mode=off //enable marks
162// handler.mark˙size=1
163handler.mark˙foreground=color(blue) //red marks
164handler.mark˙style=0 //dot
165handler.mark˙size=0
166handler=get(current˙axes);
167handler.isoview=on;handler.grid=[12,12];
168end
169
170Crigx = [];
171Crigy = [];
172Crigz = [];
173
174for u=0:0.02:1
175      for v=0:1:1
176         Cu1 = [Bezier˙casteljau(p,u);0.5];
177         Cu2 = [Cu1(2,:);Cu1(1,:);0];
178         Crigx = [Crigx, (1-v)*Cu1(1,:)+v*Cu2(1,:) ];
179         Crigy = [Crigy, (1-v)*Cu1(2,:)+v*Cu2(2,:) ];
180         Crigz = [Crigz, (1-v)*Cu1(3,:)+v*Cu2(3,:) ];
181      end
182end
183
184if fig˙rig then
185scf(gcount);gcount=gcount+1;
186for i=1:2:length(Crigx)-1
187      param3d1(Crigx(i:i+1),Crigy(i:i+1),Crigz(i:i+1));
188      handler = gce();
189      handler.foreground=color(blue) //red;
190      handler.line˙mode=on;
191      handler.mark˙mode=off //enable marks
192      // handler.mark˙size=1
193end
194//       param3d1()
195      handler=get(current˙axes);
196      handler.isoview=on;handler.grid=[12,12];
197end
198

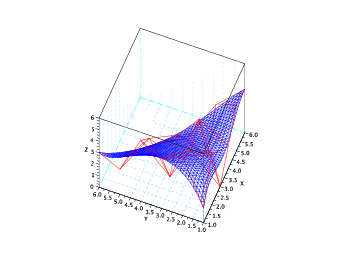

199d=create˙grid(6,6);
200c=Bezier˙patch˙casteljau(d,[0:0.01:1],[0:0.01:1]);
201if fig˙bez then
202scf(gcount);gcount=gcount+1;
203plot˙3d˙grid(d,red);
204plot˙3d˙grid(c,blue);
205end
206
207
208delev=create˙grid(3,3);
209delevated=Bezier˙patch˙degelev(delev);
210delevated2=Bezier˙patch˙degelev(delevated);
211cdegev=Bezier˙patch˙casteljau(delev,[0:0.02:1],[0:0.02:1]);
212cdelev1=Bezier˙patch˙casteljau(delevated,[0:0.02:1],[0:0.02:1]);
213cdelev2=Bezier˙patch˙casteljau(delevated2,[0:0.02:1],[0:0.02:1]);
214if fig˙degelev then
215scf(gcount);gcount=gcount+1;
216plot˙3d˙grid(delev,red);
217plot˙3d˙grid(delevated,green);
218plot˙3d˙grid(cdegev,blue);
219plot˙3d˙grid(cdelev1,grey);
220
221scf(gcount);gcount=gcount+1;
222plot˙3d˙grid(delev,red);
223plot˙3d˙grid(delevated,green);
224plot˙3d˙grid(delevated2,cyan);
225plot˙3d˙grid(cdegev,blue);
226plot˙3d˙grid(cdelev1,grey);
227plot˙3d˙grid(cdelev2,lightgrey);
228end
229
230subdiv=create˙grid(3,3);
231[s1,s2,s3,s4]=Bezier˙patch˙subdiv(subdiv,0.5);
232cs0 = Bezier˙patch˙casteljau(subdiv,[0:0.05:1],[0:0.05:1]);
233cs1=Bezier˙patch˙casteljau(s1,[0:0.1:1],[0:0.1:1]);
234cs2=Bezier˙patch˙casteljau(s2,[0:0.1:1],[0:0.1:1]);
235cs3=Bezier˙patch˙casteljau(s3,[0:0.1:1],[0:0.1:1]);
236cs4=Bezier˙patch˙casteljau(s4,[0:0.1:1],[0:0.1:1]);
237if fig˙subdiv then
238scf(gcount);gcount=gcount+1;
239plot˙3d˙grid(subdiv,magenta);
240plot˙3d˙grid(s1,black);
241plot˙3d˙grid(s2,blue);
242plot˙3d˙grid(s3,red);
243plot˙3d˙grid(s4,darkgreen);
244
245plot˙3d˙grid(cs0,lightgrey);
246plot˙3d˙grid(cs1,grey);
247plot˙3d˙grid(cs2,lightblue);
248plot˙3d˙grid(cs3,pink);
249plot˙3d˙grid(cs4,lightgreen);
250end
251
252subdiv=create˙grid(3,3);
253[s1,s2,s3,s4]=Bezier˙patch˙subdiv(subdiv,0.2);
254cs0 = Bezier˙patch˙casteljau(subdiv,[0:0.05:1],[0:0.05:1]);
255cs1=Bezier˙patch˙casteljau(s1,[0:0.1:1],[0:0.1:1]);
256cs2=Bezier˙patch˙casteljau(s2,[0:0.1:1],[0:0.1:1]);
257cs3=Bezier˙patch˙casteljau(s3,[0:0.1:1],[0:0.1:1]);
258cs4=Bezier˙patch˙casteljau(s4,[0:0.1:1],[0:0.1:1]);
259if fig˙subdiv2 then
260scf(gcount);gcount=gcount+1;
261plot˙3d˙grid(subdiv,magenta);
262plot˙3d˙grid(s1,black);
263plot˙3d˙grid(s2,blue);
264plot˙3d˙grid(s3,red);
265plot˙3d˙grid(s4,darkgreen);
266
267plot˙3d˙grid(cs0,lightgrey);
268plot˙3d˙grid(cs1,grey);
269plot˙3d˙grid(cs2,lightblue);
270plot˙3d˙grid(cs3,pink);
271plot˙3d˙grid(cs4,lightgreen);
272end
273
274
275u = [0:0.025:1];
276Ctrip =  Bezier˙tripatch˙casteljau(d,u,u);
277
278if fig˙cast˙tri then
279scf(gcount);gcount=gcount+1;
280plot˙3d˙tripatch(d,red);
281plot˙3d˙tripatch(Ctrip,blue);
282end
283
284u=[0:0.025:1];
285d = create˙grid(4,4)
286Ctrip = Bezier˙tripatch˙casteljau(d,u,u);
287d˙tri˙deg = Bezier˙tripatch˙degelev(d);
288Cdeg =  Bezier˙tripatch˙casteljau(d˙tri˙deg,u,u);
289
290if fig˙tri˙degelev then
291scf(gcount);gcount=gcount+1;
292plot˙3d˙tripatch(d,red);
293plot˙3d˙tripatch(d˙tri˙deg,green);
294plot˙3d˙tripatch(Ctrip,pink);
295plot˙3d˙tripatch(Cdeg,lightblue);
296end

: Plot di una griglia in 3d

1function plot˙3d˙grid(g,colore)
2[x,y,z] = size(g)
3gt = []
4
5for i=1:z
6 param3d1(g(1,:,i),g(2,:,i),g(3,:,i));
7 handler = gce();
8handler.foreground=color(colore)
9end
10
11for iz=1:z
12       gt(:,:,iz) = matrix(g(:,iz,:),3,-1)
13end
14
15 for i=1:y
16      param3d1(gt(1,:,i),gt(2,:,i),gt(3,:,i));
17      handler = gce();
18      handler.foreground=color(colore)
19 end
20
21handler=get(current˙axes);
22handler.isoview=on;handler.grid=[12,12];
23
24endfunction

: Creazione di una griglia random per gli esempi

1function d=create˙grid(x,y)
2d = []
3for iy=1:y
4      for ix=1:x
5      d(:,ix,iy) = [ix,iy,rand()*(x+y)/2]
6      end
7end
8endfunction

: Plot griglia triangolare in 3D

1function plot˙3d˙tripatch(g,colore)
2[x,y,z] = size(g)
3gt = []
4
5for i=1:z
6      param3d1(g(1,1:y-i+1,i),g(2,1:y-i+1,i),g(3,1:y-i+1,i));
7      handler = gce();
8      handler.foreground=color(colore)
9end
10
11for iz=1:z
12      gt(:,:,iz) = matrix(g(:,iz,:),3,-1)
13end
14
15for i=1:y
16       param3d1(gt(1,1:y-i+1,i),gt(2,1:y-i+1,i),gt(3,1:y-i+1,i));
17       handler = gce();
18       handler.foreground=color(colore)
19end
20
21gtransp = g
22
23for i=1:y
24      for j=1:z-i+1
25         gtransp(1:3,i,j) = g(1:3,i,z-i+1-j+1)
26      end
27end
28g
29
30for i=1:y
31      param3d1(gtransp(1,1:y-i+1,i),gtransp(2,1:y-i+1,i),gtransp(3,1:y-i+1,i));
32      handler = gce();
33      handler.foreground=color(colore)
34end
35
36handler=get(current˙axes);
37handler.isoview=on;handler.grid=[12,12];
38// handler.view=”2d
39endfunction

A.6 Mouse input


Listing:

1function points = mouse˙input˙2d(n)
2//plot([0,2],[0,2],’.’)
3//square(0,0,1,1);
4plot([0,1],[0,1],w.)
5handler=get(current˙axes);
6handler.isoview=on;handler.grid=[12,12];
7points=locate(n,1);
8endfunction

A.7 Lista di import per tutti gli script


Listing:

1exec mouse˙input˙2d.sci;
2exec crossprod.sci;
3exec curvature.sci;
4exec torsione.sci;
5exec Bezier˙casteljau.sci;
6exec Bezier˙degelev.sci;
7exec Bezier˙hodograph.sci;
8exec Bezier˙subdiv.sci;
9exec RATBezier˙casteljau.sci;
10exec RATBezier˙scalebeta.sci;
11exec RATBezier˙coniche.sci;
12exec Bspline˙deboor.sci;
13exec Bspline˙base.sci;
14exec Bspline˙curve.sci;
15exec Bspline˙plot˙base.sci;
16exec Bspline˙knotins.sci;
17exec Bspline˙rational.sci;
18exec Bezier˙plot˙base.sci;
19exec I˙par˙unif.sci;
20exec I˙par˙cl.sci;
21exec I˙par˙centrip.sci;
22exec Interp˙c1.sci;
23exec I˙tang˙fmill.sci;
24exec I˙tang˙bessel.sci;
25exec I˙tang˙c2˙nat.sci;
26exec I˙tang˙c2˙nak.sci;
27exec I˙tang˙c2˙periodic.sci;
28exec I˙tang˙nu˙nat.sci;
29exec I˙tang˙nu˙closed.sci;
30exec Bezier˙patch˙casteljau.sci;
31exec plot˙3d˙grid.sci;
32exec create˙grid.sci;
33exec Bezier˙patch˙degelev.sci;
34exec Bezier˙patch˙subdiv.sci;
35exec Bezier˙tripatch˙casteljau.sci;
36exec plot˙3d˙tripatch.sci;
37exec Bezier˙tripatch˙degelev.sci;

Elenco delle figure

2.1 Basi di Bernstein Bin(t)
2.2 Basi di Bernstein di ventesimo grado
2.3 Partizionamento dell’unità, la somma dei polinomi è evidenziata in rosso
2.4 Precisione lineare: polinomi di Bernstein
2.5 Esempio di curve di Bézier; in rosso il poligono di controllo
2.6 Precisione lineare: curva e poligono di controllo
2.7 Controllo pseudolocale
2.8 Tangenza agli estremi
2.9 Esempio di hodograph prima e seconda e curvatura
2.10 Altro esempio di hodograph prima e seconda e curvatura
2.11 Esempi di elevazione del grado
2.12 Esempio di subdivision
2.13 Altro esempio di subdivision
2.14 Esempio di curva tridimensionale con curvatura e torsione
2.15 Altro sempio di curva tridimensionale con curvatura e torsione
2.16 Linear precision Bézeir razionali
2.17 Esempio di differenti distribuzioni dei pesi
2.18 Un altro esempio di differenti distribuzioni dei pesi
2.19 Rappresentazione di curve coniche
3.1 Beziér-spline con continuità C0
3.2 Beziér-spline con continuità C1
3.3 Beziér-spline con continuità C2
3.4 Beziér-spline con continuità G2
3.5 Beziér-spline con continuità G2
3.6 Base delle BSPLINE
3.7 Parizione dell’unità
3.8 Curve Bspline
3.9 Molteplicità dei nodi
3.10 Linear Precision
3.11 End point interpolation
3.12 Derivata agli estremi
3.13 Knot Insertion
3.14 NURBS
3.15 Circonferenza
4.1 Parametrizzazioni a confronto
4.2 Schema FMILL
4.3 Schema di Bessel
4.4 Spline C2 naturale
4.5 Spline C2 naturale, curve hodograph
4.6 Spline C2 not-a-knot
4.7 Spline C2 not-a-knot, curve hodograph
4.8 Spline C2 periodica
4.9 Spline C2 periodica, curve hodograph
4.10 Spline C2 naturale 3d
4.11 Spline C2 not a knot 3d
4.12 Spline C2 periodica 3d
4.13 ν-spline naturale
4.14 ν-spline chiusa
5.1 Sfera parametrica
5.2 Cono
5.3 Curva di rotazione
5.4 Superficie rigata
5.5 de Casteljau 3d
5.6 Tangenza agli angoli
5.7 de Casteljau 3d
5.8 de Casteljau 3d
5.9 Subdivision
5.10 Subdivision - 2d
5.11 Subdivision
5.12 Subdivision - 2d
5.13 Patch di Bézier triangolari
5.14 Patch di Bézier triangolari, altro esempio
5.15 Patch di Bézier triangolari: degree elevation
5.16 Patch di Bézier triangolari: degree elevation

Bibliografia

[1]

David Salomon, Curves and Surfaces for Computer Graphics, Springer-Verlag

[2]   Les Piegl and Wayne Tiller, The NURBS Book, Springer-Verlag
